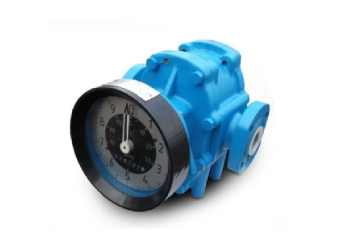

Счетчики с овальными шестернями ППО

НАЗНАЧЕНИЕ

Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества жидкостей, вязкостью от 0,55 до 300 мм2/с.
Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Счетчики жидкости ППО комплектуются:
1 Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.
2 Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости. При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения или универсального конфигуратора оборудования.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ППО-40/0,6 СУ 0,25 1,1-6,0 сСт, где:

40 - диаметр условного прохода, мм;
0,6 - максимальное рабочее давление, МПа.
СУ - модификация отсчетного устройства
0,25 - пределы относительной погрешности (класс точности)
1,1-6,0 сСт - вязкость измеряемой жидкости (диз.топливо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип счётчика	Условный проход, ДУ, мм	Рабочее давление, МПа	Масса, кг	Диапазон расходов, м3/ч	Рабочая температура, гр. С
СЖ-ППО-10-0,6	10	0,6	6	0,04-0,4	от -40 до +50
СЖ-ППО-15-1,6	15	1,6	14	0,15-2,5	от -40 до +50
СЖ-ППО-25-1,6	25	1,6	8	0,72-7,2	от -40 до +50
СЖ-ППО-40-0,6	40	0,6	20	2-25	от -40 до +50

Комплектность:

Счётчик жидкости СЖ – 1 шт.
Паспорт 802.00.00.00 ПС – 1 шт.
