Счетчики жидкости  СЖ-ППО-25-1,6

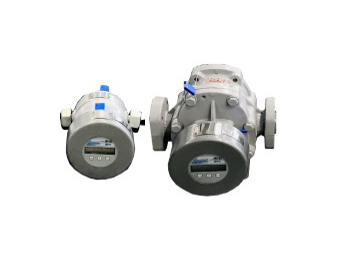

Счетчики жидкости СЖ-ППО-25-1,6

НАЗНАЧЕНИЕ

Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества неагрессивных нефтепродуктов.
Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Счетчики жидкости ППО комплектуются:

1. Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.
2. Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.
Проточная часть счётчиков изготовлена из материалов:
корпус - алюминий АК9М2 ГОСТ 1583-93
овальная шестерня - алюминий АК9М2 ГОСТ 1583-93
уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98
подшипники бронзографитовые.
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.
Счетчики жидкости с овальными шестернями имеют следующие конкурентные преимущества:
- улучшенные метрологические характеристики (класс точности 0,15);
- использование счетчик на вязких средах (до 300 сСт).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ППО-25-1,6 СУ 0,25 1,1-6,0 сСт, где:
ППО - обозначение типа счетчика (преобразователь первичный овальный), с овальными шестернями
25 - диаметр условного прохода, мм
1,6 - максимальное рабочее давление, МПа
СУ - модификация отсчетного устройства
0,25 - пределы относительной погрешности (класс точности)
1,1-6,0 сСт - вязкость измеряемой жидкости (диз.топливо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип счётчика Наименьшее количество жидкости, учитываемое с нормированной погрешностью, м3 Порог чувствительности, м3/ч Масса, кг Диапазон расходов, м3/ч Пределы допускаемой относительной погрешности, % (класс точности) Условный проход, ДУ, мм Рабочее давление, МПа Рабочая температура, гр. С
СЖ-ППО-25-1,6 0,05 0,02 8 0,72-7,2 0,15; 0,25; 0,5 25 1,6 от -40 до +50

Варианты комплектаций

Варианты комплектаций счетчиков ППО-25-1,6 Класс точности, %
СЖ-ППО-25/1,6-СУ (с овальными шестернями, с механическим счетным устройством, Ду-25мм, раб. давл. до 1,6МПа; расход 0,72-7,2 м3/ч) 0,25; 0,5
СЖ-ППО-25/1,6-ЛУЧ-03 (с овальными шестернями, вторичный прибор с независимым питанием, Ду-25мм, раб. давл. до 1,6МПа;, суммарный расход на Луче в — литрах, мгновенный-л/сек ; м3ч., разовый объем — литры) 0,25; 0,5
СЖ-ППО-25/1,6-ДИ-О-5 (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, Ду-25мм, раб. давл. до 1,6МПа; расход 0,72-7,2 м3/ч) 0,25; 0,5
СЖ-ППО-25/1,6-СУ-ДИ-О-5 (с овальными шестернями, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, Ду-25мм, раб. давл. до 1,6МПа; расход 0,72-7,2 м3/ч) 0,25; 0,5
СЖ-ППО-25/1,6-ДИ-О-5-КУП-30 (с овальными шестернями, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-25мм, раб. давл. до 1,6МПа; расход 0,72-7,2 м3/ч, питание 220В, без СУ) 0,25; 0,5
СЖ-ППО-25/1,6-СУ-ДИ-О-5-КУП-30 (с овальными шестернями, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-25мм, раб. давл. до 1,6МПа; расход 0,72-7,2 м3/ч, питание 220В) 0,25; 0,5

Габаритные и присоединительные размеры

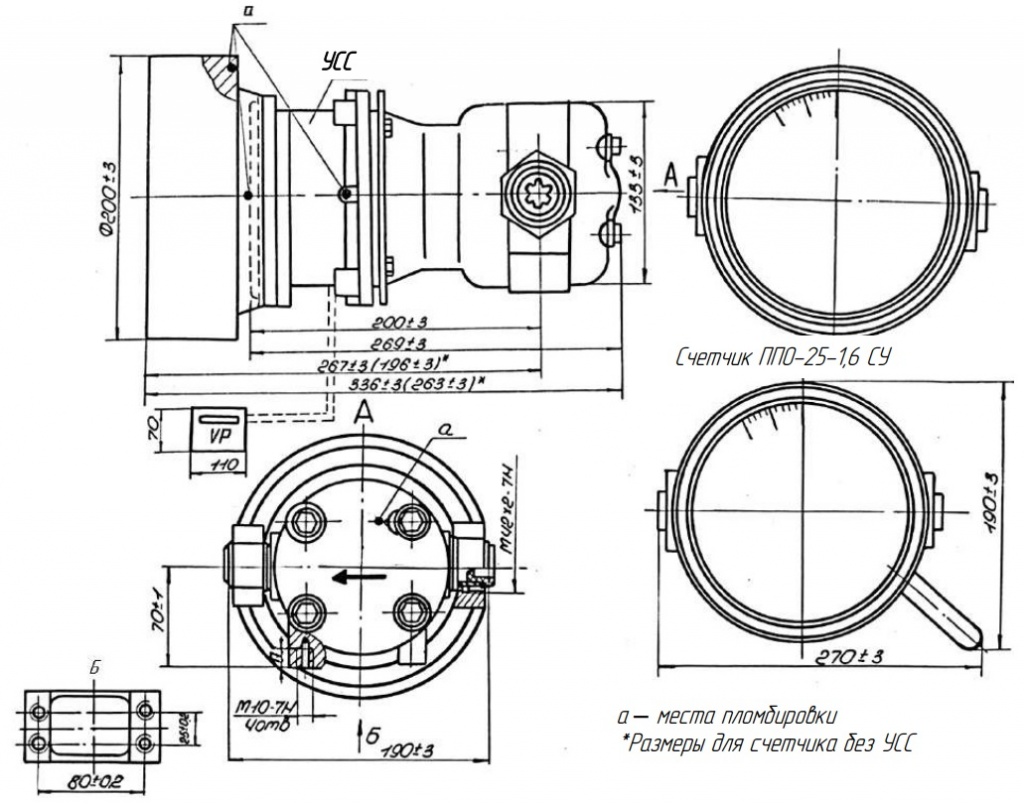

Счётчик жидкости СЖ- ППО-25-1,6-УСС Б-70-СУ (штуцерный)


Рисунок 4.35.jpg
