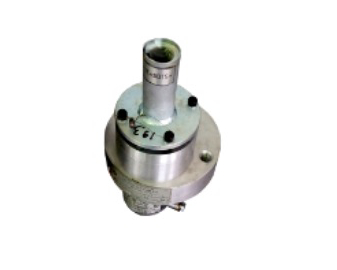

Счётчики жидкости ППО-15 предназначены для измерения объёмного количества жидкостей. Счетчики изготавливаются в химическом и общепромышленном исполнении. Основное применение преобразователей ППО-15 - это использование в составе дозатора присадок. Также возможно применение преобразователей ППО-15 в составе самостоятельного средства измерения в комплекте с вторичным прибором. При этом его комплектность уточняется при заказе.
ППО-15-1,6 СУ 0,25 1,1-6,0 сСт, где:
ППО - обозначение типа счетчика (преобразователь первичный овальный), с овальными шестернями
15 - диаметр условного прохода, мм
1,6 - максимальное рабочее давление, МПа
СУ - модификация отсчетного устройства
0,25 - пределы относительной погрешности (класс точности)
1,1-6,0 сСт - вязкость измеряемой жидкости (диз.топливо)
| Тип счётчика | Наименьшее количество жидкости, учитываемое с нормированной погрешностью, м3 | Порог чувствительности, м3/ч | Масса, кг | Диапазон расходов, м3/ч | Пределы допускаемой относительной погрешности, % (класс точности) | Условный проход, ДУ, мм | Рабочее давление, МПа | Рабочая температура, гр. С |
|---|---|---|---|---|---|---|---|---|
| СЖ-ППО-15-1,6 | 0,0005 | 0,005 | 14 | 0,15-2,5 | 0,15, 0,25; 0,5; 1 | 15 | 1,6 | от -40 до +50 |

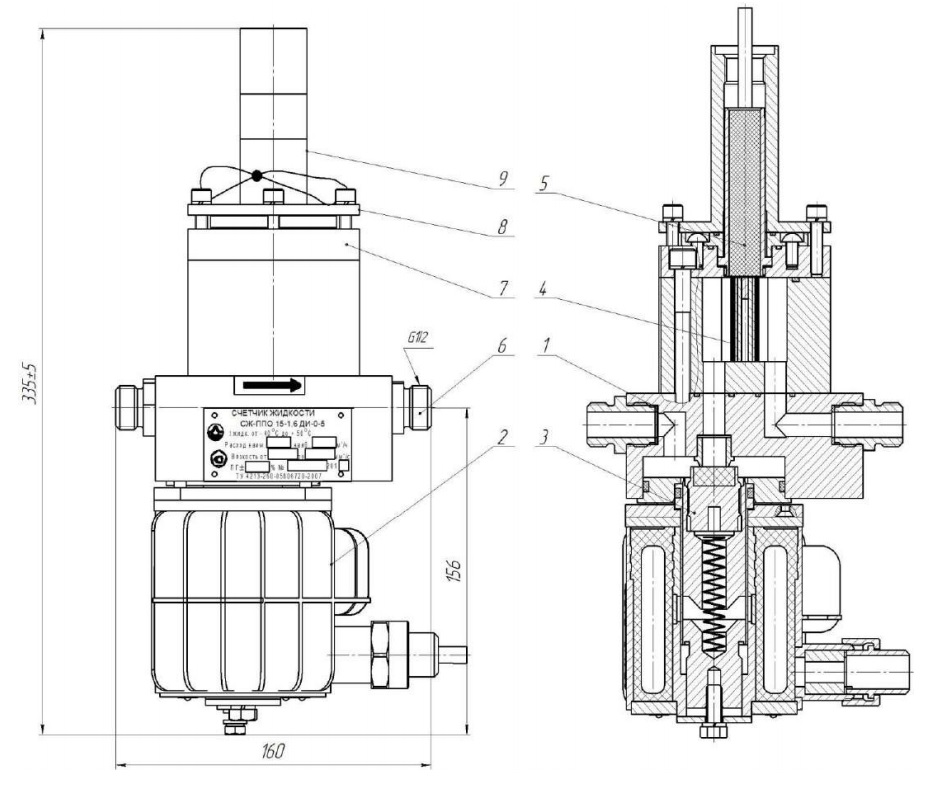

1-сетка; 2-соленоид взрывозащищенный СВ; 3-клапан отсекатель; 4-камера
измерительная; 5-датчик индукционный оборотов ДИ-О-5;
6-штуцер; 7-крышка; 8-шайба прижимная; 9-крышка
| Варианты комплектаций счетчиков ППО-15-1,6 | Класс точности, % |
|---|---|
| СЖ-ППО-15-1.6-ДИ-О-5 -КУП-40 (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с контроллером, питание 220В. материал корпуса - алюминиевый сплав Д16Т.КР, ДУ-15 мм, рабочее давление 1.6 МПа, диапазон объёмного расхода жидкости 0.150-2,5 м³/ч) | 0,5 |
