Счетчики жидкости  СЖ-ППО-10-0,6

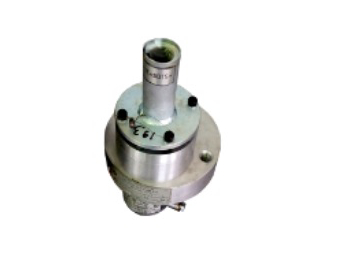

Счетчики жидкости СЖ-ППО-10-0,6

НАЗНАЧЕНИЕ

Счётчики жидкости ППО-10 предназначены для измерения объёмного количества жидкостей. Счетчики изготавливаются в химическом и общепромышленном исполнении. Основное применение преобразователей ППО-10 - это использование в составе дозатора присадок. Также возможно применение преобразователей ППО-10 в составе самостоятельного средства измерения в комплекте с вторичным прибором. При этом его комплектность уточняется при заказе.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ППО-10/0,6 СУ 0,25 1,1-6,0 сСт, где:
ППО - обозначение типа счетчика;
10 - диаметр условного прохода, мм;
0,6 - максимальное рабочее давление, МПа.
СУ - модификация отсчетного устройства
0,25 - пределы относительной погрешности (класс точности)
1,1-6,0 сСт - вязкость измеряемой жидкости (диз.топливо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип счётчика Наименьшее количество жидкости, учитываемое с нормированной погрешностью, м3 Порог чувствительности, м3/ч Масса, кг Диапазон расходов, м3/ч Пределы допускаемой относительной погрешности, % (класс точности) Условный проход, ДУ, мм Рабочее давление, МПа Рабочая температура, гр. С
СЖ-ППО-10-0,6 0,0005 0,001 6 0,04-0,4 0,15, 0,25; 0,5; 1 10 0,6 от -40 до +50

Конструкция

Варианты комплектаций счетчиков ППО-10-0,6 Класс точности, %
СЖ-ППО-10-0.6-ДИ-О-5 (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с фильтром жидкости, материал корпуса - алюминиевый сплав Д16Т.КР, ДУ-10 мм, рабочее давление 0.6МПа, расход 0.04-0.4 м3/ч) 0,25; 0,5
СЖ-ППО-10-0.6-ДИ-О-5 (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с фильтром жидкости, материал корпуса - ст.12Х18Н10Т, ДУ-10 мм, рабочее давление 0.6МПа, расход 0.04-0.4 м3/ч) 0,25; 0,5
СЖ-ППО-10-0.6-ДИ-О-5-КУП-40 (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с контроллером, с фильтром жидкости, материал корпуса - алюминиевый сплав Д16Т.КР, ДУ-10 мм, рабочее давление 0.6МПа, расход 0.04-0.4 м3/ч) 0,25; 0,5
СЖ-ППО-10-0.6-ДИ-О-5-КУП-40 (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с фильтром жидкости, с контроллером, материал корпуса - ст.12Х18Н10Т, ДУ-10 мм, рабочее давление 0.6МПа, расход 0.04-0.4 м3/ч) 0,25; 0,5
СЖ-ППО-10-0.6-ДИ-О-5-КУП-40-КО (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с фильтром жидкости, с фукнцией дозированной выдачи, материал корпуса - алюминиевый сплав Д16Т.КР, ДУ-10 мм, рабочее давление 0.6МПа, расход 0.04-0.4 м3/ч) 0,25; 0,5
СЖ-ППО-10-0.6-ДИ-О-5-КУП-40-КО (с овальными шестернями, с интерфейсным RS-485 и импульсным выходом, с фильтром жидкости, с фукнцией дозированной выдачи, материал корпуса - ст.12Х18Н10Т, ДУ-10 мм, рабочее давление 0.6МПа, расход 0.04-0.4 м3/ч) 0,25; 0,5

Комплектность:

Счётчик жидкости СЖ – 1 шт.
Паспорт 802.00.00.00 ПС – 1 шт.

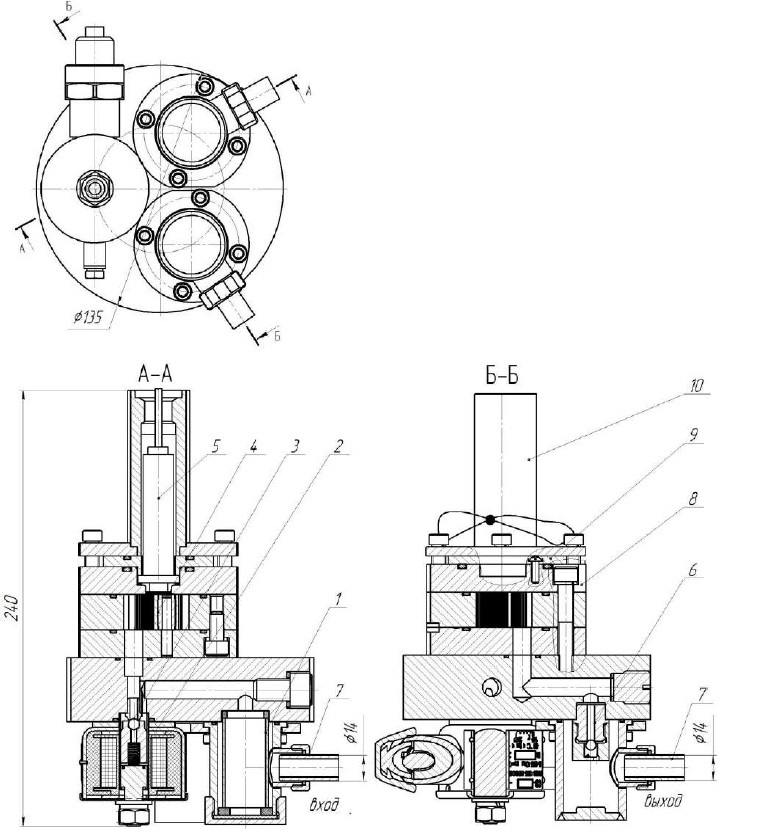

Габаритные и присоединительные размеры счётчика жидкости СЖ-ППО-10-0,6:

Рисунок 4.30.jpg


1-фильтр; 2-соленоид взрывозащищенный СВ; 3-клапан отсекатель; 4-камера измерительная; 5-датчик индукционный оборотов ДИ-О-5; 6-клапан обратный; 7-ниппель под приварку; 8-крышка; 9-шайба прижимная; 10-крышка
