Погружные скважинные насосы 2ЭЦВ

НАЗНАЧЕНИЕ

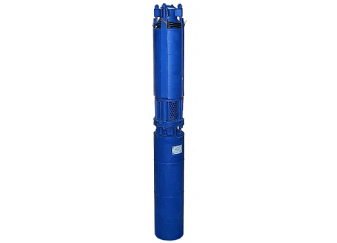

Агрегат 2ЭЦВ представляет собой агрегат, состоящий из электрического двигателя, насоса и других вспомогательных узлов.
Агрегаты насосные нового поколения 2 ЭЦВ изготовлены с применением герметичного глицеринозаполненного электродвигателя. Тип применяемого уплотнения - торцовое. Срок гарантии - 24 месяца.
Агрегат 2ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
На данную линейку агрегатов имеется возможность  установки сегментного подшипника для работы с частотным преобразователем в пределах  30-50 Гц.
Агрегаты насосные центробежные скважинные для воды типа 2ЭЦВ пред-назначены для подъема воды из артезианских скважин с целью осуществления водо-снабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

Область применения:

- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

Гарантии изготовителя

Средний срок службы до списания агрегата не менее 3 лет.
Средняя наработка на отказ, ч, не менее 10500.
Средний ресурс до первого капитального ремонта, ч, не менее 14000.
По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.
Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.
Индикатор энергоэффективности (ИЭЭФ) не более 9,7 г у.т./1000 куб. м
Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.
Гарантийный срок эксплуатации агрегата устанавливается 24 месяцев со дня ввода агрегата в эксплуатацию, но не более 30 месяцев со дня отгрузки потребителю.
Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях эксплуатации агрегата".
Не принимаются претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии прекращаются в случае:

- Разборки агрегата потребителем;
- Эксплуатации агрегата без клапана насоса;
- Попадания в агрегат песка, глины, твердых материалов;
- Включения агрегата, незаполненного водой;
- Наличия механических повреждений электропровода и корпуса агрегата;
- Наличия посторонних деталей, приваренных к корпусу агрегата;
- Эксплуатации агрегата без станции управления и защиты;
- Отсутствия паспорта на агрегат;
- Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
- Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа 2ЭЦВ

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:
- для обеспечения достаточного охлаждения электродвигателя, агрегат должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для агрегата ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором агрегат должен отключаться;
- для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;
- для нормальной работы радиальных и упорных подшипников синхронная скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);
- для защиты двигателя агрегата от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.
В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача агрегата не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью агрегата типа Д с частотным преобразователем.
Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных агрегатов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.
