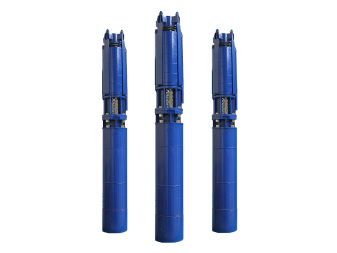

Агрегат 2ЭЦВ 10 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат 2ЭЦВ 10 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Примечание: В агрегатах 2ЭЦВ 10-65-65, 2ЭЦВ 10-65-90, 2ЭЦВ 10-100-60, 2ЭЦВ 10-120-40 не установлен сегментный подшипник , но есть возможность его установки под заказ.
Агрегаты электронасосные центробежные скважинные для воды типа 2ЭЦВ 10 предназначены для подъема воды из артезианских скважин с целью осуществления водо-снабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
2ЭЦВ 10-65-65 нрк, где:
2 - модернизированный тип агрегата
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
10 - внутренний диаметр обсадной трубы в дюймах;
65 - номинальная подача, м3/ч;
65 - номинальный напор, м;
нрк – нержавеющее рабочее колесо.
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
2ЭЦВ 10-65-65 нрк | 65 | 65 | 42 | 83 | 22 | 235 | 1410 | 154 | 250 |
2ЭЦВ 10-65-90 нрк | 65 | 90 | 49 | 84 | 26 | 235 | 1530 | 164 | 250 |
2ЭЦВ 10-65-100 нрк | 65 | 100 | 55 | 85 | 30 | 235 | 1560 | 205 | 250 |
2ЭЦВ 10-65-110 нрк | 65 | 110 | 65 | 85 | 30 | 235 | 1570 | 215 | 250 |
2ЭЦВ 10-65-125 нрк | 65 | 125 | 73 | 86 | 37 | 235 | 1660 | 220 | 250 |
2ЭЦВ 10-65-125 нро | 65 | 125 | 73 | 86 | 37 | 235 | 1660 | 223 | 250 |
2ЭЦВ 10-65-150 нрк | 65 | 150 | 81 | 86 | 37 | 235 | 1675 | 219 | 250 |
2ЭЦВ 10-65-175 нрк | 65 | 175 | 96 | 86 | 45 | 235 | 1820 | 254 | 250 |
2ЭЦВ 10-65-200 нрк | 65 | 200 | 110 | 86 | 55 | 235 | 1875 | 266 | 250 |
2ЭЦВ 10-65-225 нрк | 65 | 225 | 120 | 86 | 55 | 235 | 1950 | 273 | 250 |
2ЭЦВ 10-65-250 нрк | 65 | 250 | 138 | 86 | 65 | 235 | 2100 | 302 | 250 |
2ЭЦВ 10-65-275 нрк | 65 | 275 | 158 | 86 | 75 | 235 | 2250 | 316 | 250 |
2ЭЦВ 10-77-65 нрк | 77 | 65 | 49 | 86 | 30 | 235 | 1410 | 193 | 250 |
2ЭЦВ 10-100-120 нро | 100 | 120 | 105 | 86 | 55 | 235 | 1960 | 277 | 250 |
2ЭЦВ 10-100-140 нро | 100 | 140 | 120 | 86 | 55 | 235 | 2055 | 287 | 250 |
2ЭЦВ 10-120-40 нро | 120 | 40 | 46 | 83 | 22 | 235 | 1430 | 162 | 250 |
2ЭЦВ 10-120-60 нро | 120 | 60 | 67 | 85 | 30 | 235 | 1515 | 215 | 250 |
2ЭЦВ 10-120-80 нро | 120 | 80 | 83 | 86 | 37 | 235 | 1650 | 232 | 250 |
2ЭЦВ 10-120-100 нро | 120 | 100 | 105 | 86 | 45 | 235 | 1815 | 260 | 250 |
2ЭЦВ 10-120-120 нро | 120 | 120 | 125 | 86 | 55 | 235 | 1960 | 279 | 250 |
2ЭЦВ 10-120-140 нро | 120 | 140 | 140 | 86 | 75 | 235 | 2205 | 328 | 250 |
2ЭЦВ 10-120-160 нро | 120 | 160 | 154 | 86 | 75 | 235 | 2300 | 340 | 250 |
2ЭЦВ 10-120-200 нро | 120 | 200 | 190 | 86 | 90 | 235 | 3130 | 407 | 250 |
2ЭЦВ 10-140-110 нро | 140 | 110 | 137 | 86 | 55 | 235 | 2210 | 289 | 250 |
2ЭЦВ 10-160-25 нро | 160 | 25 | 34 | 85 | 30 | 235 | 1060 | 213 | 250 |
2ЭЦВ 10-200-50 нро | 200 | 50 | 83 | 86 | 45 | 235 | 1655 | 233 | 250 |
2ЭЦВ 10-200-75 нро | 200 | 75 | 120 | 86 | 55 | 235 | 1870 | 261 | 250 |
2ЭЦВ 10-200-100 нро | 200 | 100 | 170 | 86 | 75 | 235 | 2207 | 400 | 250 |
2ЭЦВ 10-200-125 нро | 200 | 125 | 200 | 86 | 90 | 235 | 2730 | 444 | 250 |
2ЭЦВ10-200-150нро | 200 | 150 | 240 | 86 | 110 | 235 | 2930 | 453 | 250 |

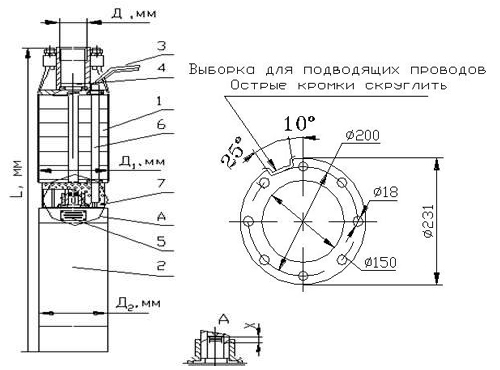

1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной
Паспорт АМТ3.246.004 ПС – 1 шт.
Агрегат 2ЭЦВ 10 – 1 шт.
