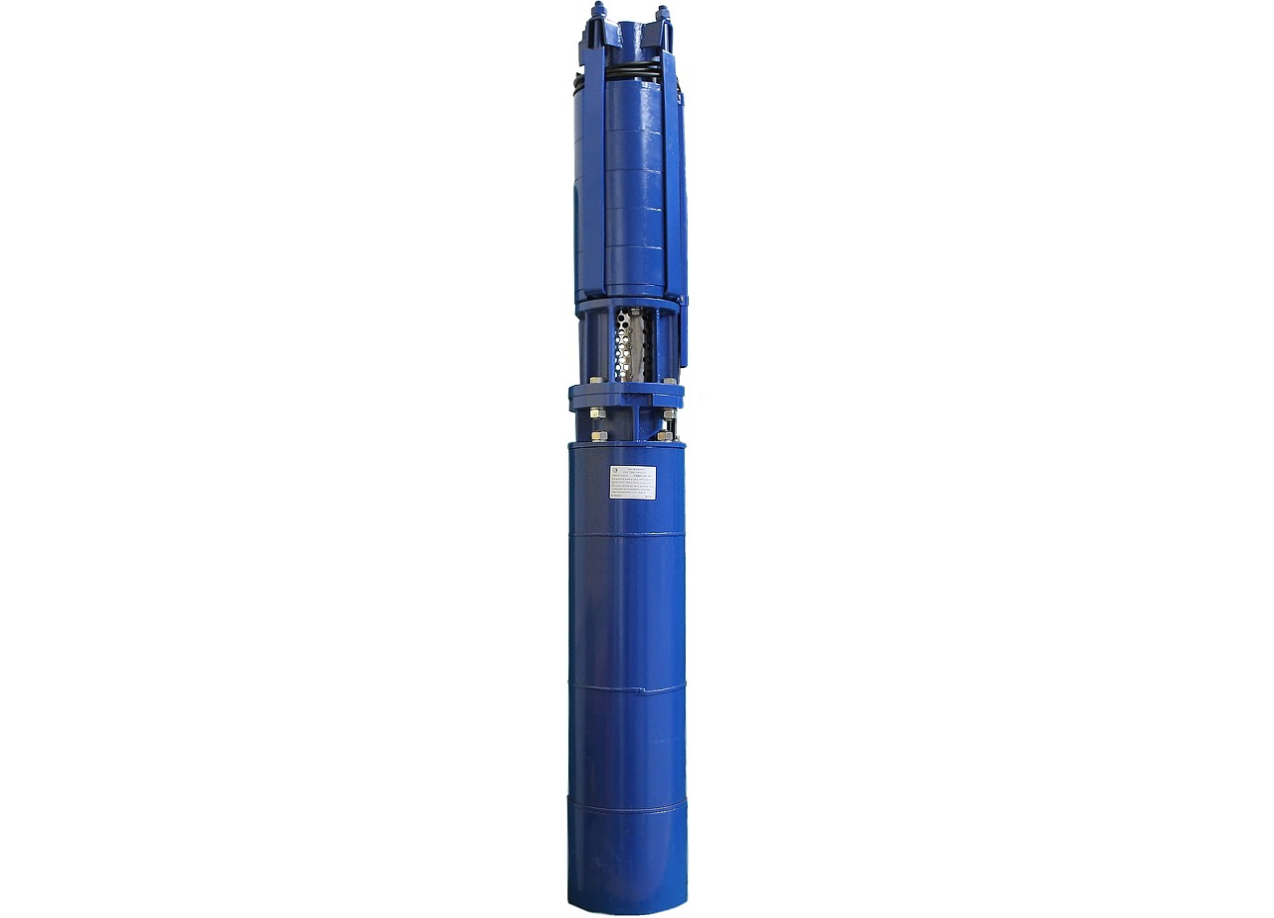

Агрегат 2ЭЦВ 8 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат 2ЭЦВ 8 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Агрегаты электронасосные центробежные скважинные для воды типа 2ЭЦВ 8 предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
Все детали, контактирующие со скважинной жидкостью, выполнены из стали 12Х18Н10Т.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
2ЭЦВ 8-25-100 нрк, где:
2 - модернизированный тип агрегата
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
8 - внутренний диаметр обсадной трубы в дюймах;
25 - номинальная подача, м3/ч;
100 - номинальный напор, м;
нрк – нержавеющее рабочее колесо
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
2ЭЦВ 8-16-100 | 16 | 100 | 16 | 77 | 7.5 | 189 | 1260 | 74 | 200 |
2ЭЦВ 8-16-140 | 16 | 140 | 26 | 82 | 13 | 189 | 1450 | 126 | 200 |
2ЭЦВ 8-16-160 | 16 | 160 | 30 | 82 | 13 | 189 | 1500 | 130 | 200 |
2ЭЦВ 8-16-180 | 16 | 180 | 34 | 82 | 15 | 189 | 1570 | 132 | 200 |
2ЭЦВ 8-25-70 | 25 | 70 | 18 | 77 | 7.5 | 189 | 1190 | 77 | 200 |
2ЭЦВ 8-25-70 нрк | 25 | 70 | 18 | 77 | 7.5 | 189 | 1190 | 79 | 200 |
2ЭЦВ 8-25-100 | 25 | 100 | 30 | 82 | 11 | 189 | 1360 | 114 | 200 |
2ЭЦВ 8-25-100 нрк | 25 | 100 | 30 | 82 | 11 | 189 | 1360 | 118 | 200 |
2ЭЦВ 8-25-110 | 25 | 110 | 30 | 82 | 11 | 189 | 1360 < | 114 | 200 |
2ЭЦВ 8-25-110 нрк | 25 | 110 | 30 | 82 | 11 | 189 | 1360 | 118 | 200 |
2ЭЦВ 8-25-125 | 25 | 125 | 32 | 82 | 13 | 189 | 1430 | 121 | 200 |
2ЭЦВ 8-25-125 нрк | 25 | 125 | 32 | 82 | 13 | 189 | 1430 | 124 | 200 |
2ЭЦВ 8-25-150 | 25 | 150 | 37 | 82 | 15 | 189 | 1510 | 130 | 200 |
2ЭЦВ 8-25-150 нрк | 25 | 150 | 37 | 82 | 15 | 189 | 1510 | 139 | 200 |
2ЭЦВ 8-25-180 | 25 | 180 | 45 | 82 | 18.5 | 189 | 1630 | 139 | 200 |
2ЭЦВ 8-25-180 нрк | 25 | 180 | 45 | 82 | 18.5 | 189 | 1630 | 143 | 200 |
2ЭЦВ 8-40-40 | 40 | 40 | 20 | 77 | 7.5 | 189 | 1200 | 78 | 200 |
2ЭЦВ 8-40-40 нрк | 40 | 40 | 20 | 77 | 7.5 | 189 | 1200 | 80 | 200 |
2ЭЦВ 8-40-60 | 40 | 60 | 25 | 82 | 11 | 189 | 1305 | 85 | 200 |
2ЭЦВ 8-40-60 нрк | 40 | 60 | 25 | 82 | 11 | 189 | 1305 | 88 | 200 |
2ЭЦВ 8-40-90 | 40 | 90 | 39 | 82 | 15 | 189 | 1440 | 128 | 200 |
2ЭЦВ 8-40-90 нрк | 40 | 90 | 39 | 82 | 15 | 189 | 1500 | 131 | 200 |
2ЭЦВ 8-40-120 | 40 | 120 | 44 | 83 | 22 | 189 | 1650 | 150 | 200 |
2ЭЦВ 8-40-120 нрк | 40 | 120 | 44 | 83 | 22 | 189 | 1650 | 159 | 200 |
2ЭЦВ 8-40-135 | 40 | 135 | 50 | 83 | 22 | 189 | 1675 | 150 | 200 |
2ЭЦВ 8-40-150 | 40 | 150 | 57 | 84 | 30 | 189 | 1820 | 168 | 200 |
2ЭЦВ 8-40-150 нрк | 40 | 150 | 57 | 84 | 30 | 189 | 1820 | 174 | 200 |
2ЭЦВ 8-65-70 | 65 | 70 | 48 | 83 | 22 | 189 | 1680 | 152 | 200 |
2ЭЦВ 8-65-90 | 65 | 90 | 63 | 84 | 30 | 189 | 1960 | 182 | 200 |
2ЭЦВ 8-65-110 | 65 | 110 | 72 | 85 | 37 | 189 | 2050 | 188 | 200 |
2ЭЦВ 8-65-145 | 65 | 145 | 98 | 84 | 45 | 189 | 2365 | 217 | 200 |
2ЭЦВ 8-65-180 | 65 | 180 | 113 | 84 | 52 | 189 | 2515 | 218 | 200 |
2ЭЦВ 8-65-200 | 65 | 200 | 120 | 84 | 57 | 189 | 2705 | 240 | 200 |
2ЭЦВ 8-65-220 | 65 | 220 | 126 | 84 | 60 | 189 | 2780 | 241 | 200 |
2ЭЦВ 8-65-240 | 65 | 240 | 142 | 84 | 67 | 189 | 3020 | 273 | 200 |
2ЭЦВ 8-65-70 | 65 | 70 | 48 | 83 | 22 | 189 | 1680 | 152 | 200 |
2ЭЦВ 8-65-90 | 65 | 90 | 63 | 84 | 30 | 189 | 1960 | 182 | 200 |
