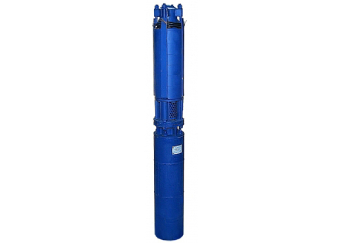

Агрегат 2ЭЦВ 6 представляет собой агрегат, состоящий из электрического двигателя, насоса и других вспомогательных узлов.
Агрегат 2ЭЦВ 6 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Агрегаты насосные центробежные скважинные для воды типа 2ЭЦВ предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
2ЭЦВ 6-6,5-85, где:
2 - модернизированный тип агрегата
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
6 - внутренний диаметр обсадной трубы в дюймах;
6,5 - номинальная подача, м3/ч;
85 - номинальный напор, м;
нрк – нержавеющее рабочее колесо
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
2ЭЦВ 6-4-70 | 4 | 70 | 5.5 | 76 | 3 | 145 | 1070 | 57 | 150 |
2ЭЦВ 6-4-100 | 4 | 100 | 7 | 76 | 3 | 145 | 1200 | 64 | 150 |
2ЭЦВ 6-4-130 | 4 | 130 | 8 | 76 | 4 | 145 | 1270 | 69 | 150 |
2ЭЦВ 6-4-160 | 4 | 160 | 9 | 76 | 4 | 145 | 1395 | 74 | 150 |
2ЭЦВ 6-4-190 | 4 | 190 | 11 | 76 | 4 | 145 | 1480 | 76 | 150 |
2ЭЦВ 6-6.5-60 | 6.5 | 60 | 6.5 | 76 | 3 | 145 | 1075 | 62 | 150 |
2ЭЦВ 6-6.5-85 | 6.5 | 85 | 8 | 76 | 3 | 145 | 1170 | 64 | 150 |
2ЭЦВ 6-6.5-105 | 6.5 | 105 | 9 | 76 | 4 | 145 | 1230 | 66 | 150 |
2ЭЦВ 6-6.5-125 | 6.5 | 125 | 10 | 76 | 4 | 145 | 1310 | 68 | 150 |
2ЭЦВ 6-6.5-140 | 6.5 | 140 | 11 | 76 | 5.5 | 145 | 1410 | 74 | 150 |
2ЭЦВ 6-10-50 | 10 | 50 | 7 | 76 | 3 | 145 | 1050 | 58 | 150 |
2ЭЦВ 6-10-65 | 10 | 65 | 7.5 | 76 | 3 | 145 | 1090 | 58 | 150 |
2ЭЦВ 6-10-80 | 10 | 80 | 8.6 | 76 | 4 | 145 | 1150 |
64
|
150 |
2ЭЦВ 6-10-90 | 10 | 90 | 10 | 76 | 4 | 145 | 1185 | 64 | 150 |
2ЭЦВ 6-10-110 | 10 | 110 | 12.6 | 76 | 5.5 | 145 | 1320 | 69 | 150 |
2ЭЦВ 6-10-120 | 10 | 120 | 14 | 76 | 5.5 | 145 | 1335 | 72 | 150 |
2ЭЦВ 6-10-140 | 10 | 140 | 16 | 77 | 6.3 | 145 | 1440 | 78 | 150 |
2ЭЦВ 6-10-160 | 10 | 160 | 17.5 | 77 | 7.5 | 145 | 1550 | 82 | 150 |
2ЭЦВ 6-16-50 | 16 | 50 | 10 | 76 | 4 | 145 | 1200 | 64 | 150 |
2ЭЦВ 6-16-60 | 16 | 60 | 11 | 76 | 4 | 145 | 1240 | 64.5 | 150 |
2ЭЦВ 6-16-75 | 16 | 75 | 15 | 77 | 5.5 | 145 | 1310 | 68.5 | 150 |
2ЭЦВ 6-16-80 | 16 | 80 | 16.8 | 77 | 6.3 | 145 | 1420 | 75.5 | 150 |
2ЭЦВ 6-16-90 | 16 | 90 | 17 | 77 | 7.5 | 145 | 1480 | 81 | 150 |
2ЭЦВ 6-16-100 | 16 | 100 | 18.5 | 77 | 7.5 | 145 | 1520 | 86 | 150 |
2ЭЦВ 6-16-110 | 16 | 110 | 20 | 77 | 7.5 | 145 | 1620 | 86 | 150 |
2ЭЦВ 6-16-125 | 16 | 125 | 20 | 80 | 9 | 145 | 1700 | 87 | 150 |
2ЭЦВ 6-16-140 | 16 | 140 | 26 | 80 | 11 | 145 | 1830 | 97 | 150 |
2ЭЦВ 6-16-160 | 16 | 160 | 30 | 80 | 13 | 145 | 1940 | 98 | 150 |
2ЭЦВ 6-16-190 | 16 | 190 | 33 | 80 | 15 | 145 | 2090 | 110 | 150 |
2ЭЦВ 6-25-50 | 25 | 50 | 13 | 76 | 5.5 | 145 | 1220 | 68 | 150 |
2ЭЦВ 6-25-60 | 25 | 60 | 16 | 77 | 7.5 | 145 | 1400 | 81 | 150 |
2ЭЦВ 6-25-70 | 25 < | 70 | 18 | 77 | 7.5 | 145 | 1460 | 82 | 150 |
2ЭЦВ 6-25-80 | 25 | 80 | 18.5 | 77 | 7.5 | 145 | 1500 | 84 | 150 |
2ЭЦВ 6-25-90 | 25 | 90 | 20 | 77 | 9 | 145 | 1580 | 87 | 150 |
2ЭЦВ 6-25-100 | 25 | 100 | 24 | 80 | 11 | 145 | 1750 | 93 | 150 |
2ЭЦВ 6-25-110 | 25 | 100 | 26 | 80 | 11 | 145 | 1760 | 93 | 150 |
2ЭЦВ 6-25-120 | 25 | 120 | 28 | 80 | 13 | 145 | 1870 | 96 | 150 |
