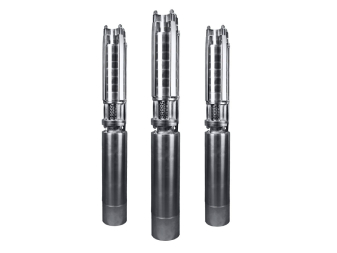

Погружные скважинные насосы типа CRS Х (Ciris Х)

Погружные скважинные насосы типа CRS Х (Ciris Х)

НАЗНАЧЕНИЕ

Агрегат CRS Х предназначен для подъема химически активной воды, в том числе морской, из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ. Агрегат CRS Х представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов. Агрегат CRS Х предназначен для подъема воды с общей минерализацией не более 3,5 г/л, с водородным показателем (рН) от 5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%.

Область применения

Погружные центробежные электронасосы CRS-Х предназначены для подъема химически активной воды из артезианских скважин. Их можно использовать для подъема из скважин морской воды, минеральной воды, пересыщенных солевых растворов, технической и питьевой воды. Электронасос CRS X представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса Диаметр обсадной трубы Подача, м3/ч Напор, м Мощность электродвигателя, кВт
Насос CRS 6 Х 145 4 - 25 20 – 400 3 – 18,5
Насос CRS 8 Х 189 16 – 65 15 – 400 3 - 45
Насос CRS 10 Х 235 65 – 160 20 - 480 22 – 130
Насос CRS 12 Х 281 160 - 250 25 - 200 30 - 130

Гарантии изготовителя

Средний срок службы до списания агрегата 4 года.
Средний ресурс до первого капитального ремонта, ч, не менее 25000.
По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.
Индикатор энергоэффективности (ИЭЭФ) не более 9,7 г у.т./1000 куб. м
Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.
Гарантийный срок эксплуатации агрегата устанавливается 36 месяцев.
Гарантийный срок исчисляется со дня ввода агрегата в эксплуатацию, но не более 42 месяцев со дня отгрузки потребителю.
Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях эксплуатации агрегата".
Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

Разборки агрегата потребителем;
Эксплуатации агрегата без клапана насоса;
Попадания в агрегат песка, глины, твердых материалов;
Включения агрегата, незаполненного водой;
Наличия механических повреждений электропровода и корпуса агрегата;
Наличия посторонних деталей, приваренных к корпусу агрегата;
Эксплуатации агрегата без станции управления и защиты;
Отсутствия паспорта на агрегат;
Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа CRS Х.

При работе скважинных агрегатов типа CRS Х с преобразователями частоты следует соблюдать следующие требования:
-для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса CRS6-10 до 8 м³/ч). Рекомендуется управление агрегатом производит не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик(реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление, при котором насос должен отключаться.
-для зашиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;
-для нормальной работы радиальных и упорных подшипников синхронная скорость вращения вала электродвигателя должна быть не менее 1800 об/мин (30 Гц);
-для зашиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо установить фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.
В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.
Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.
Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос»
