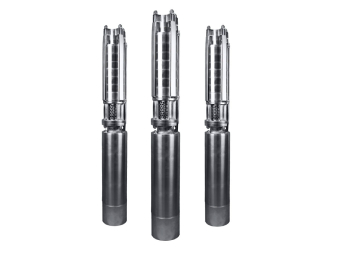

Насос CRS 10 Х

НАЗНАЧЕНИЕ

Агрегат CRS 10 Х предназначен для подъема химически активной воды, в том числе морской, из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ. Агрегат CRS 10 Х представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов. Агрегат CRS 10 Х предназначен для подъема воды с общей минерализацией не более 3,5 г/л, с водородным показателем (рН) от 5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц. Допустимое отклонение напряжения плюс 10 минус 5%.
Подпор при эксплуатации, не менее 1м, а для насосов CRS X 12-200, CRS X 12-210 CRS X 12-250 не менее 2м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134 (ИСО 9906).

Область применения

Погружные центробежные электронасосы CRS-Х предназначены для подъема химически активной воды из артезианских скважин. Их можно использовать для подъема из скважин морской воды, минеральной воды, пересыщенных солевых растворов, технической и питьевой воды. Электронасос CRS X представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

CRS 10-65/2Х нрк, где:
CRS - тип электронасосного агрегата Ciris
10 - внутренний диаметр обсадной трубы скважины в дюймах
65 - номинальная подача, м3/ч
2 - количество ступеней насоса
Х - агрегат для перекачивания химически активной воды
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
CRS 10-65/2Xнрк	65	65	42	86	22	235	1410	154	250
CRS 10-65/3А нрк	65	80	47	86	26	235	1530	164	250
CRS 10-65/3 нрк	65	90	49	86	26	235	1530	164	250
CRS 10-65/4A нрк	65	110	65	86	30	235	1570	215	250
CRS 10-65/4 нрк	65	125	73	86	37	235	1660	220	250
CRS 10-65/5 нрк	65	150	81	86	45	235	1730	245	250
CRS 10-65/6A нрк	65	175	96	86	45	235	1820	254	250
CRS 10-65/6 нрк	65	200	110	86	55	235	1875	266	250
CRS 10-100/1 нро	100	20	21	82	11	235	1215	121	250
CRS 10-100/2 нро	100	40	35	82	18.5	235	1515	155	250
CRS 10-100/3 нро	100	60	53	82	22	235	1765	180	250
CRS 10-100/4 Анро	100	70	63	85	26	235	1930	200	250
CRS 10-100/4 нро	100	80	75	85	30	235	1930	238	250
CRS 10-100/5 нро	100	100	88	86	37	235	2100	264	250
CRS 10-100/6 нро	100	120	108	86	45	235	2360	292	250
CRS 10-100/7 нро	100	140	122	86	55	235	2560	307	250
CRS 10-120/3 нро	120	60	67	85	30	235	1760	228	250
CRS 10-120/4 нро	120	80	83	86	37	235	1950	256	250
CRS 10-120/5Х нро	120	100	88	86	37	235	2065	252	250
CRS 10-120/6 нро	120	120	130	86	65	235	2450	328	250
CRS 10-160/1 Анро	160	20	27	85	13	235	1275	131.5	250
CRS 10-160/2 Aнро	160	35	52	85	30	235	1560	220	250
CRS 10-160/2 нро	160	50	72	86	37	235	1590	229	250
CRS 10-160/3 нро	160	75	102	86	45	235	1820	248	250
CRS 10-160/4 нро	160	100	130	86	65	235	2100	310	250
CRS 10-160/5 нро	160	125	180	86	75	235	2380	350	250
CRS 10-160/6 нро	160	150	210	86	90	235	2640	371	250
CRS 10-160/7 нро	160	180	280	86	110	235	3097	430	250
CRS 10-160/8 нро	160	210	320	86	130	235	3267	470	250
CRS 10-200/3Х нро	160	105	125	86	65	235	2200	272	250
CRS 10-200/4Х нро	160	140	155	86	75	235	2375	285	250
CRS 10-160/1 Анро	160	20	27	85	13	235	1275	131.5	250
CRS 10-160/2 Aнро	160	35	52	85	30	235	1560	220	250

* Параметры будут установлены после проведения испытания агрегатов.

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос»
