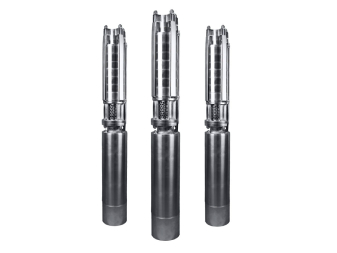

Агрегат CRS 8 Х предназначен для подъема химически активной воды, в том числе морской, из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ. Агрегат CRS 8 Х представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов. Агрегат CRS 8 Х предназначен для подъема воды с общей минерализацией не более 3,5 г/л, с водородным показателем (рН) от 5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц. Допустимое отклонение напряжения плюс 10 минус 5%.
Подпор при эксплуатации, не менее 1м, а для насосов CRS X 12-200, CRS X 12-210 CRS X 12-250 не менее 2м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134 (ИСО 9906).
Погружные центробежные электронасосы CRS-Х предназначены для подъема химически активной воды из артезианских скважин. Их можно использовать для подъема из скважин морской воды, минеральной воды, пересыщенных солевых растворов, технической и питьевой воды. Электронасос CRS X представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
CRS 8-16/5 Х, где:
CRS - тип электронасосного агрегата Ciris
8 - внутренний диаметр обсадной трубы скважины в дюймах
16 - номинальная подача, м3/ч
5 - количество ступеней насоса
Х - агрегат для перекачивания химически активной воды
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
CRS 8-16/5 X | 16 | 100 | 16 | 77 | 7.5 | 189 | 1220 | 74 | 200 |
CRS 8-16/7 X | 16 | 140 | 26 | 82 | 13 | 189 | 1450 | 126 | 200 |
CRS 8-16/8 X | 16 | 160 | 30 | 82 | 13 | 189 | 1500 | 130 | 200 |
CRS 8-16/9 X | 16 | 180 | 35 | 82 | 15 | 189 | 1570 | 131 | 200 |
CRS 8-16/10 X | 16 | 200 | 40 | 82 | 15 | 189 | 1600 | 158 | 200 |
CRS 8-25/3 X | 25 | 55 | 15 | 77 | 7.5 | 189 | 1150 | 78 | 200 |
CRS 8-25/3 нрк X | 25 | 55 | 15 | 77 | 7.5 | 189 | 1150 | 79 | 200 |
CRS 8-25/4 X | 25 | 70 | 18 | 77 | 7.5 | 189 | 1190 | 79 | 200 |
CRS 8-25/4 нрк X | 25 | 70 | 18 | 77 | 7.5 | 189 | 1190 | 81 | 200 |
CRS 8-25/5 X | 25 | 90 | 24 | 77 | 11 | 189 | 1305 | 85 | 200 |
CRS 8-25/6 X | 25 | 100 | 30 | 82 | 11 | 189 | 1360 | 118 | 200 |
CRS 8-25/6 нрк X | 25 | 100 | 30 | 82 | 11 | 189 | 1360 | 121 | 200 |
CRS 8-40/1 X | 40 | 15 | 15 | 77 | 3 | 189 | 970 | 60 | 200 |
CRS 8-40/2 X | 40 | 30 | 17 | 77 | 5.5 | 189 | 1075 | 67 | 200 |
CRS 8-40/3 X | 40 | 40 | 20 | 77 | 7.5 | 189 | 1200 | 78 | 200 |
CRS 8-40/3 нрк X | 40 | 40 | 20 | 77 | 7.5 | 189 | 1200 | 80 | 200 |
CRS 8-40/4 X | 40 | 60 | 25 | 82 | 11 | 189 | 1305 | 85 | 200 |
CRS 8 -40/4 нрк X | 40 | 60 | 25 | 82 | 11 | 189 | 1310 | 88 | 200 |
CRS 8-40/5 X | 40 | 90 | 33 | 82 | 15 | 189 | 1440 | 128 | 200 |
CRS 8-40/6 нрк X | 40 | 90 | 33 | 83 | 15 | 189 | 1500 | 131 | 200 |
CRS 8-40/16 X | 40 | 260 | 85 | 85 | 45 | 189 | 2410 | 233 | 200 |
CRS 8-65/2 X | 65 | 25 | 19.5 | 82 | 7.5 | 189 | 1250 | 83 | 200 |
CRS 8-65/3 X | 65 | 40 | 32 | 82 | 18.5 | 189 | 1440 | 130 | 200 |
CRS 8-65/4 X | 65 | 55 | 40 | 83 | 22 | 189 | 1595 | 147 | 200 |
CRS 8-65/5 X | 65 | 70 | 48 | 84 | 22 | 189 | 1680 | 152 | 200 |
CRS 8-65/6 X | 65 | 80 | 57 | 84 | 26 | 189 | 1790 | 162 | 200 |
CRS 8-65/7 X | 65 | 90 | 63 | 84 | 30 | 189 | 1960 | 182 | 200 |
CRS 8-65/8 X | 65 | 110 | 72 | 85 | 37 | 189 | 2050 | 188 | 200 |
CRS 8-65/9 X | 65 | 125 | 80 | 85 | 37 | 189 | 2125 | 192 | 200 |
CRS 8-65/10 X | 65 | 135 | 88 | 85 | 37 | 189 | 2200 | 193 | 200 |
CRS 8-65/11 X | 65 | 145 | 98 | 84 | 45 | 189 | 2365 | 213 | 200 |
CRS 8-65/12 X | 65 | 160 | 102 | 84 | 45 | 189 | 2425 | 215 | 200 |
* Параметры будут установлены после проведения испытания агрегатов.

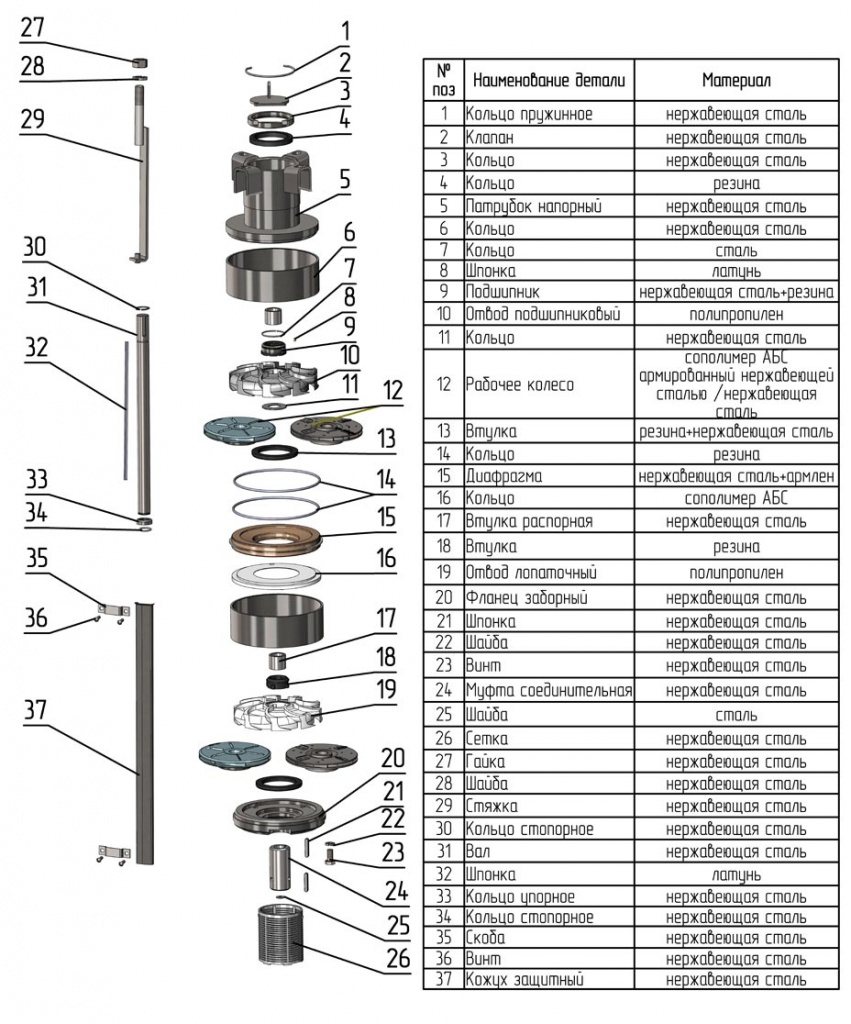

Насосная часть

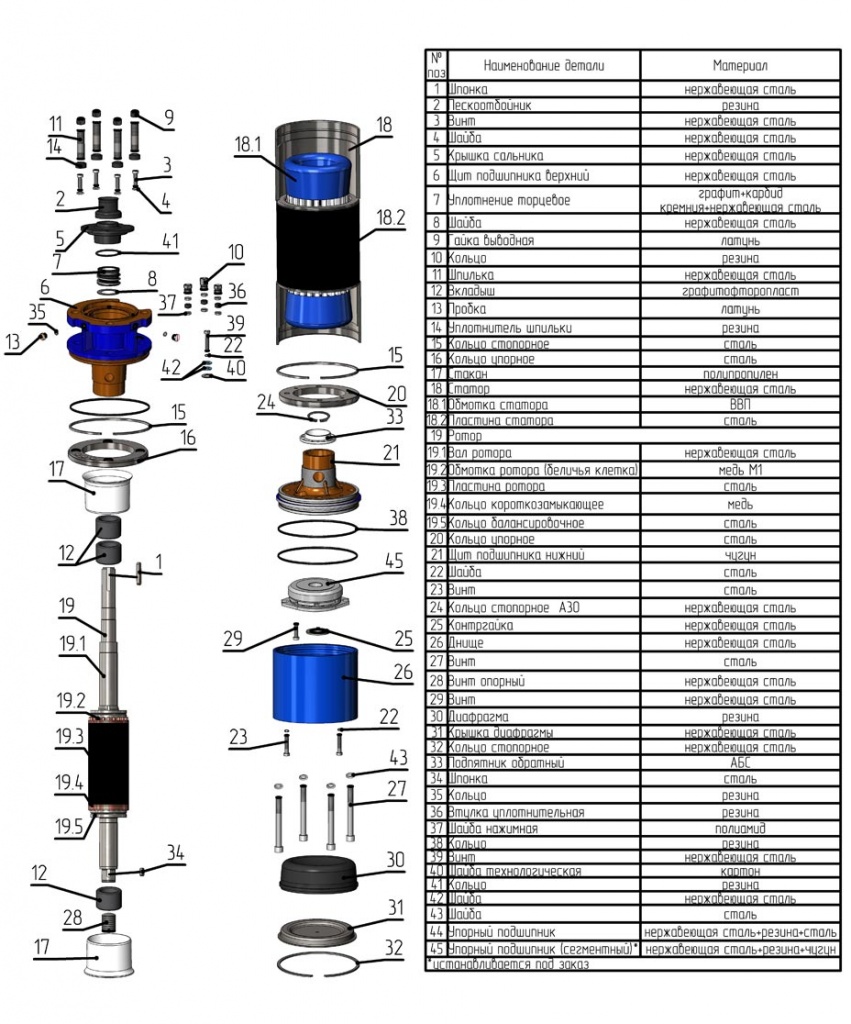

Электродвигатель ДАП
Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос»
