Погружные скважинные насосы ЭЦВ

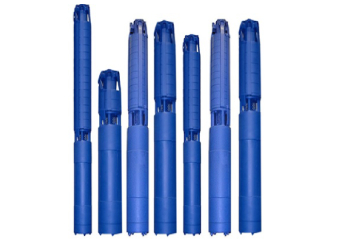

Погружные скважинные насосы ЭЦВ

НАЗНАЧЕНИЕ

Агрегат насосный ЭЦВ предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центро-бежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродви-гателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сеткафильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выпол-нена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электро-двигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с разме-ром 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Благодаря простоте конструкции и низкой стоимости данный вид насосов эксплуа-тируется на большинстве предприятий водного хозяйства России, в системах водоснабже-ния населённых пунктов.
Широкий диапазон размеров от 4 до 12 дюймов позволяет предлагать наиболее подходящие для потребителей решения, позволяющие экономить энергию, уменьшать эксплуатационные расходы и снижать воздействие на окружающую среду.

Технические характеристики

Марка насоса Диаметр обсадной трубы Подача, м3/ч Напор, м Мощность электродвигателя, кВт
Насос ЭЦВ 4 96 1,5 - 10 15 - 170 0,37 - 7,5
Насос ЭЦВ 5 120 4 - 10 50 - 240 2,2 - 7,5
Насос ЭЦВ 6 144 4 - 25 20 - 350 2,2 - 17
Насос ЭЦВ 8 186 16 - 65 60 - 400 4 - 45
Насос ЭЦВ 10 235 65 - 200 30 - 330 11 - 130
Насос ЭЦВ 12 281 160 - 360 15 - 200 22 - 130

ПРЕИМУЩЕСТВА СКВАЖИННЫХ НАСОСОВ

− Простота установки и эксплуатации
− Применение электродвигателя и насосной части одного диаметра для эксплуата-ции без охлаждающего кожуха
− Возможность разборки/сборки насоса при необходимости без применения специ-ального инструмента
− Устойчивая работа при нестабильных параметрах электросети.
Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.

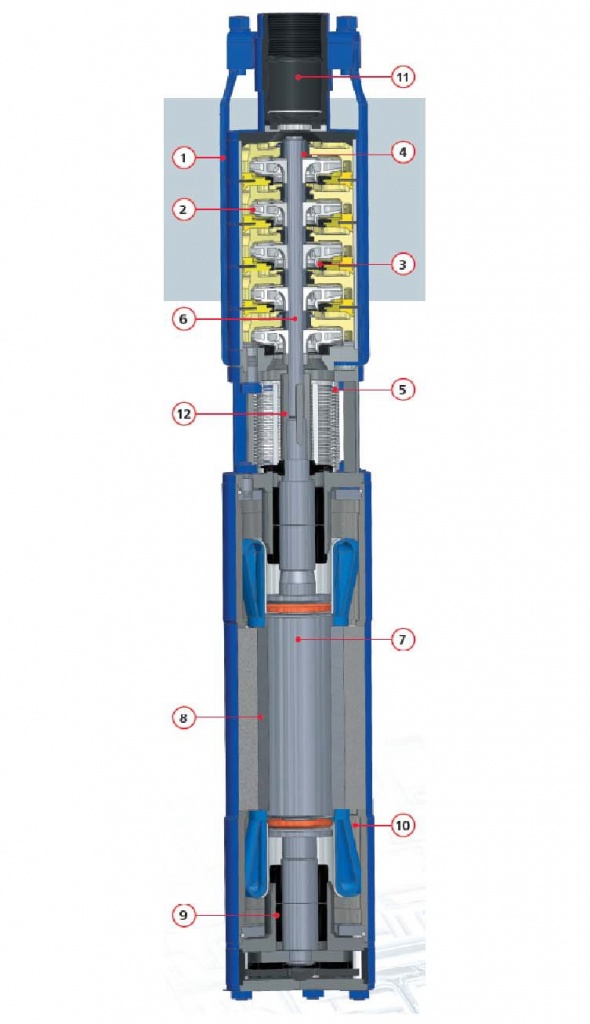

Рисунок 1.jpgОсобенности скважинных насосов
1. Корпус изготовлен из толстостенной стальной трубы и обеспечивает максимальную жесткость и прочность конструкции.
2. Рабочее колесо с гидравлической разгрузкой уменьшает силы, действующие на осевой подшипник электродвигателя, что значительно увеличивает ресурс.
3. Конструкция пластмассовых рабочих колёс, армированных нержавеющей сталью, значительно повышает срок службы насоса.
4. В насосе используются восьмигранные подшипники для лучшего отвода песка.
5. Встроенный фильтр на входе в насос.
6. Валы насоса и электродвигателя изготовлены из нержавеющей стали.
7. «Беличья клетка» ротора электродвигателя выполнена из меди для увеличения эффективности и надежности электродвигателя при работе в сложных условиях.
8. Увеличенная длина статора и ротора повышает надёжность электродвигателя, снижает чувствительность к перепадам напряжения и улучшает условия охлаждения.
9. Осевую нагрузку воспринимает самоцентрирующийся упорный подшипник.
10. Обмоточный провод с высокотемпературной изоляцией (до 100°С) используется в качестве стандартного, что снижает чувствительность двигателя к перепадам напряжения, увеличивает ресурс.
11. Встроенный обратный клапан предотвращает гидроудары и обратное вращение насоса.
12. Водозаполненный электродвигатель не требует применения специальных жидкостей и автоматически заполняется водой после установки в скважине.

Материальные исполнения агрегатов ЭЦВ
Типоразмер агрегата Насосная часть Электродвигатель
Рабочее колесо Направляющий аппарат Корпус Вал Корпус Вал
ЭЦВ 4-2,5 полимер полимер нерж.сталь 12Х18Н10Т нерж.сталь 20Х13 сталь нерж.сталь 20Х13
ЭЦВ 4-6,5
ЭЦВ 4-10
ЭЦВ 5-4 полимер, арм.нерж полимер сталь
ЭЦВ 5-6,5
ЭЦВ 6-4 полимер, арм.нерж полимер сталь
ЭЦВ 6-6,5
ЭЦВ 6-10
ЭЦВ 6-16
ЭЦВ 6-25
ЭЦВ 8-16 полимер, арм.нерж полимер сталь
ЭЦВ 8-25 нерж.сталь 12Х18Н10Т или полимер, арм.нерж.
ЭЦВ 8-40
ЭЦВ 8-40 нрк нерж.сталь 12Х18Н10Т полимер сталь
ЭЦВ 8-65 полимер, арм.нерж полимер сталь
ЭЦВ 10-65 нерж.сталь 12Х18Н10Т полимер сталь
ЭЦВ 10-120 нерж.сталь 12Х18Н10Т сталь
ЭЦВ 10-160 нерж.сталь 12Х18Н10Т
ЭЦВ 12-160 нерж.сталь 12Х18Н10Т нерж.сталь 12Х18Н10Т сталь
ЭЦВ 12-200 нерж.сталь 12Х18Н10Т
ЭЦВ 12-210
ЭЦВ 12-250

Внимание!

1 Запрещается включать электронасос непосредственно от сети. Электронасос подключить к электрической сети через комплектное устройство СУЗ – станция управления и защиты или другие устройства управления и защиты для погружных электронасосов. Данное условие является обязательным при эксплуатации электронасоса. Его несоблюдение, также как и других требований инструкции, приведет к утрате гарантийных обязательств.

2 Включение электронасоса производить не ранее, чем через 15 минут после погружения в воду (время необходимое для полного заполнения полости электродвигателя водой).

3 Эксплуатация электронасосов вне рабочих интервалов напорной характеристики приводит к снижению сроков их службы.

4 Не допускается совместная работа двух и более электронасосов на единый напорный трубопровод без установки приборов контроля, регулировочных задвижек, расчётных данных или проекта, обеспечивающих работу электронасосов в номинальных режимах.
