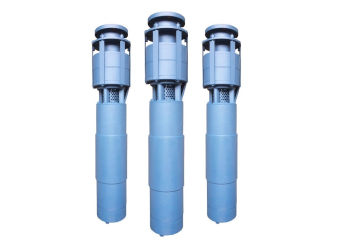

Насосы ЭЦВ 12

НАЗНАЧЕНИЕ

Агрегат насосный ЭЦВ 12 предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.
Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Диаметр скважины 301 мм.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.
Допустимые отклонения напоров и подач от номинальных значений, не должно превышать: для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ЭЦВ 10-65-110, где:
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
10 - внутренний диаметр обсадной трубы в дюймах;
65 - номинальная подача, м3/ч;
110 - номинальный напор, м.
нрк – рабочее колесо из нержавеющей стали
нро - рабочее колесо и отвод лопаточный из нержавеющей стали
чл – рабочее колесо и отвод лопаточный из чугуна легированного

Технические характеристики

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
ЭЦВ 12-160-65 нро	160	65	93	86	45	281	1345	220	301
ЭЦВ 12-160-100 нро	160	100	133	86	55	281	1480	246	301
ЭЦВ 12-160-140 нро	160	140	165	86	75	281	1705	301	301
ЭЦВ 12-160-175 нро	160	175	225	86	110	281	2025	402	301
ЭЦВ 12-160-200 нро	160	200	278	86	130	281	2265	435	301
ЭЦВ 12-200-35 нро	200	35	69	85	33	281	1425	219	301
ЭЦВ 12-200-70 нро	200	70	120	86	55	281	1725	261	301
ЭЦВ 12-200-105 нро	200	105	190	86	90	281	2235	361	301
ЭЦВ 12-200-140 нро	200	140	270	86	110	281	2750	463	301
ЭЦВ 12-210-25 нро	210	25	55	86	22	281	1340	161	301
ЭЦВ 12-210-55 нро	210	55	98	86	45	281	1680	251	301
ЭЦВ 12-210-100 нро	210	100	190	86	90	281	2235	361	301
ЭЦВ 12-250-35 нро	250	35	75	86	37	281	1365	202	301
ЭЦВ 12-250-70 нро	250	70	146	86	75	281	1870	301	301
ЭЦВ 12-250-140 нро	250	140	270	86	130	281	2750	463	301
ЭЦВ 12-255-30 нро	255	30	69	86	33	281	1425	219	301

Конструкция

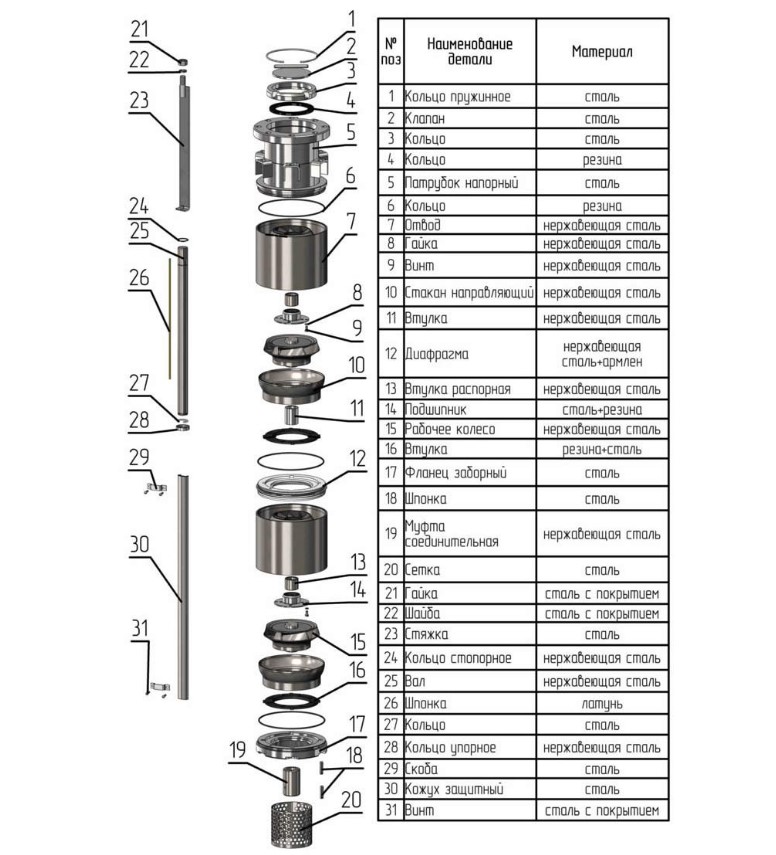

Насосная часть
Рисунок 18.jpg

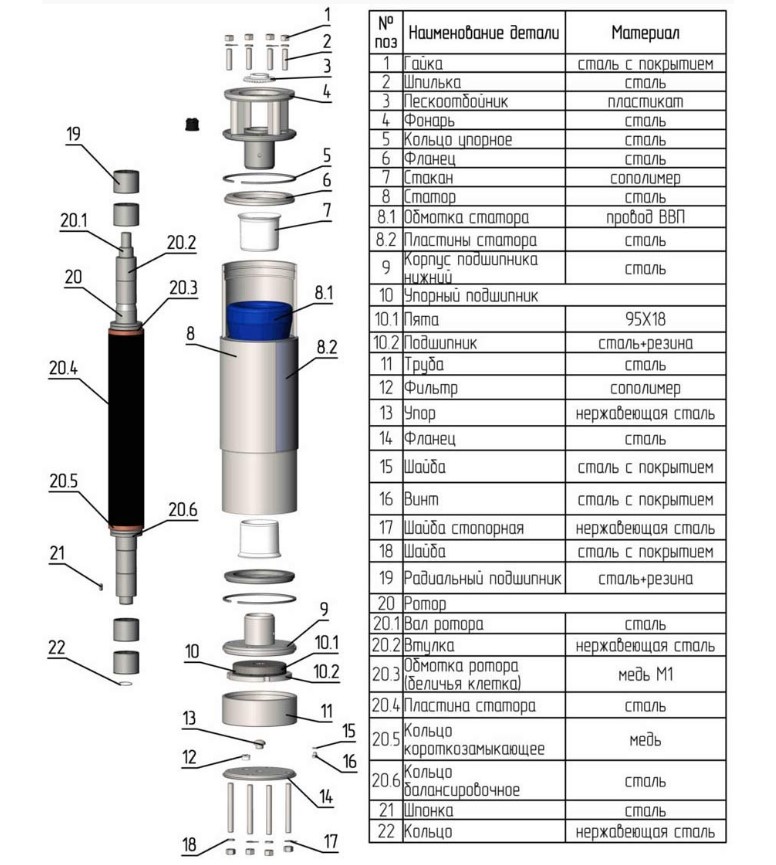

Электродвигатель ПЭДВ
Рисунок 19.jpg

Конструктивные особенности ЭЦВ 12:

- Максимальный диаметр: 281мм
- Материал рабочего колеса и отвода, корпуса ступени: нерж.сталь

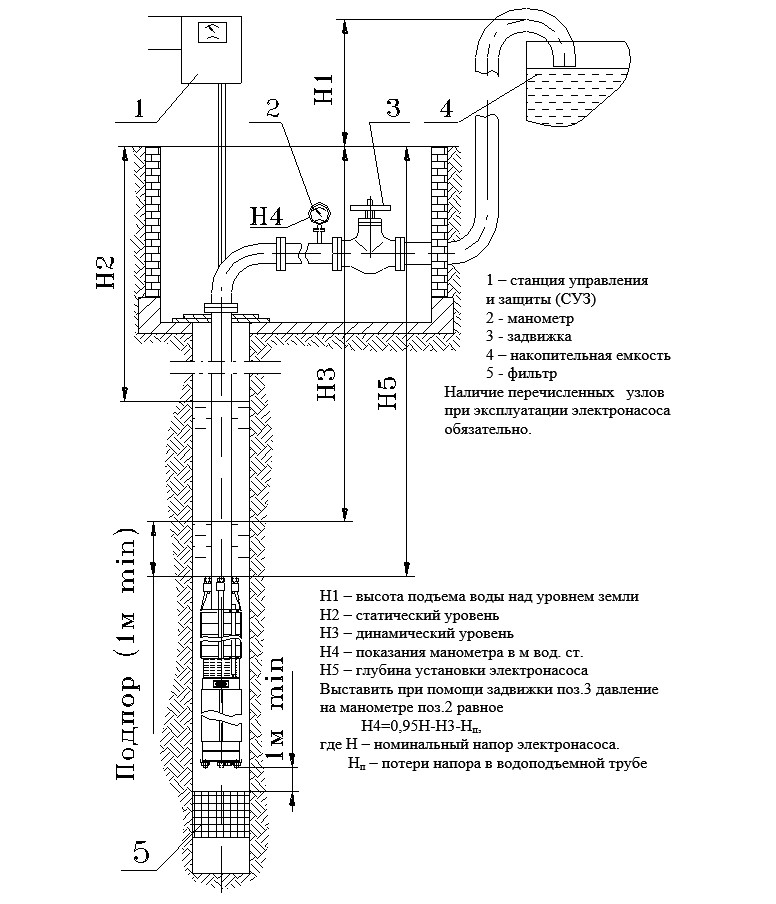

Схема монтажа
Рисунок 14.jpg

Сечение провода
Рисунок 15.jpg

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
