Агрегат насосный ЭЦВ 6 предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.

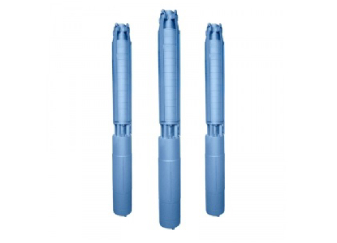

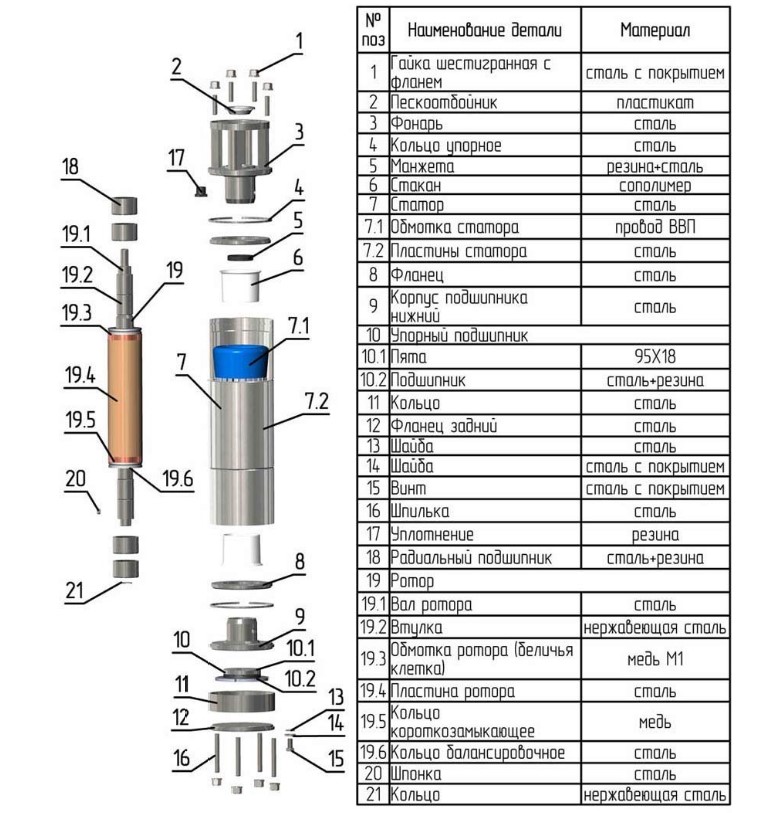

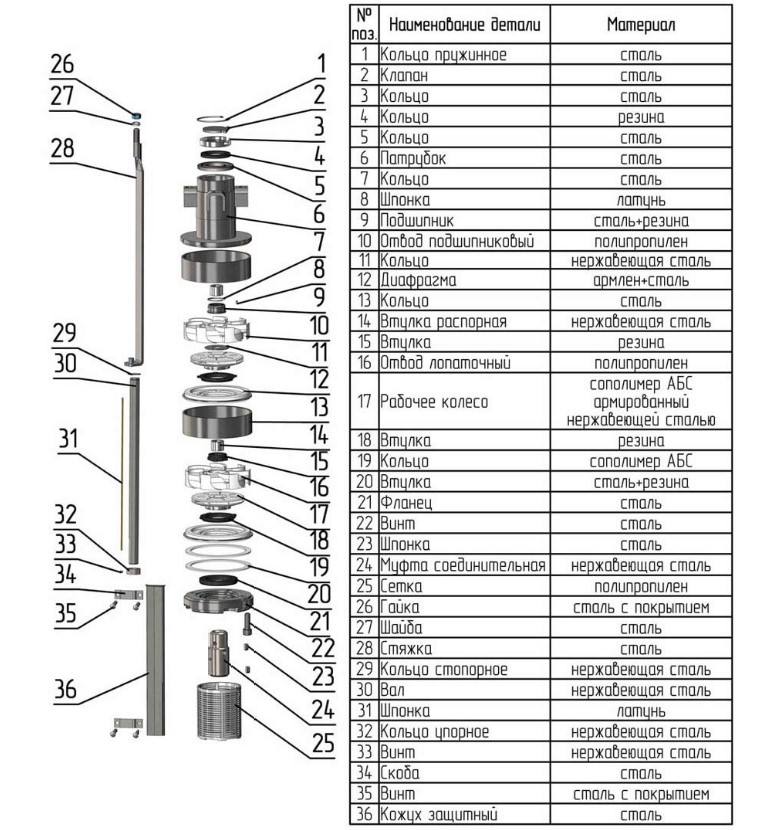

Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. «Беличья клетка» ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.
Агрегат насосный ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, темпера-турой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
Диаметр скважины 150 мм.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать: для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
ЭЦВ 6-10-80, где:
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
6 - внутренний диаметр обсадной трубы в дюймах;
10 - номинальная подача, м3/ч;
80 - номинальный напор, м.
без обозначения – из пластмассы армированной нерж. сталью
армлен – рабочее колесо из композиции на основе полипропилена,
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
ЭЦВ 6-4-70 | 4 | 70 | 4.6 | 74 | 3 | 145 | 960 | 48.5 | 150 |
ЭЦВ 6-4-100 | 4 | 100 | 6.3 | 74 | 3 | 145 | 1070 | 50.8 | 150 |
ЭЦВ 6-4-130 | 4 | 130 | 8 | 76 | 4 | 145 | 1170 | 55 | 150 |
ЭЦВ 6-6.5-60 | 6.5 | 60 | 5.5 | 74 | 3 | 145 | 940 | 47.5 | 150 |
ЭЦВ 6-6.5-85 | 6.5 | 85 | 8 | 74 | 3 | 145 | 1060 | 50.4 | 150 |
ЭЦВ 6-6.5-105 | 6.5 | 105 | 9 | 76 | 4 | 145 | 1120 | 54 | 150 |
ЭЦВ 6-6.5-125 | 6.5 | 125 | 10 | 76 | 4 | 145 | 1200 | 56 | 150 |
ЭЦВ 6-6.5-140 | 6.5 | 140 | 11 | 80 | 5.5 | 145 | 1265 | 60 | 150 |
ЭЦВ 6-6.5-160 | 6.5 | 160 | 12.5 | 81 | 6.3 | 145 | 1370 | 65 | 150 |
ЭЦВ 6-10-50 | 10 | 50 | 6.5 | 74 | 3 | 145 | 935 | 47.6 | 150 |
ЭЦВ 6-10-65 | 10 | 65 | 7.5 | 74 | 3 | 145 | 975 | 49 | 150 |
ЭЦВ 6-10-80 | 10 | 80 | 8.5 | 76 | 4 | 145 | 1040 | 52 | 150 |
ЭЦВ 6-10-90 | 10 | 90 | 9.5 | 76 | 4 | 145 | 1085 | 53 | 150 |
ЭЦВ 6-10-100 | 10 | 100 | 11 | 80 | 5.5 | 145 | 1145 | 56 | 150 |
ЭЦВ 6-10-110 | 10 | 110 | 12 | 80 | 5.5 | 145 | 1185 | 57 | 150 |
ЭЦВ 6-10-120 | 10 | 120 | 13 | 80 | 5.5 | 145 | 1225 | 58 | 150 |
ЭЦВ 6-10-130 | 10 | 130 | 13.2 | 81 | 6.3 | 145 | 1300 | 63 | 150 |
ЭЦВ 6-10-140 | 10 | 140 | 13.5 | 81 | 6.3 | 145 | 1335 | 64 | 150 |
ЭЦВ 6-10-150 | 10 | 150 | 16 | 81 | 7.5 | 145 | 1405 | 67 | 150 |
ЭЦВ 6-10-160 | 10 | 160 | 17.5 | 81 | 7.5 | 145 | 1445 | 68 | 150 |
ЭЦВ 6-16-50 | 16 | 50 | 10 | 74 | 3 | 145 | 1055 | 51.5 | 150 |
ЭЦВ 6-16-60 | 16 | 60 | 12 | 76 | 4 | 145 | 1130 | 55 | 150 |
ЭЦВ 6-16-75 | 16 | 75 | 15 | 80 | 5.5 | 145 | 1215 | 58 | 150 |
ЭЦВ 6-16-80 | 16 | 80 | 16 | 80 | 5.5 | 145 | 1260 | 59 | 150 |
ЭЦВ 6-16-90 | 16 | 90 | 16 | 81 | 6.3 | 145 | 1330 | 64 | 150 |
ЭЦВ 6-16-100 | 16 | 100 | 16.5 | 81 | 6.3 | 145 | 1375 | 65 | 150 |
ЭЦВ 6-16-105 | 16 | 105 | 18.5 | 81 | 7.5 | 145 | 1470 | 72 | 150 |
ЭЦВ 6-16-110 | 16 | 110 | 20 | 81 | 7.5 | 145 | 1515 | 73 | 150 |
ЭЦВ 6-16-125 | 16 | 125 | 21 | 82 | 9 | 145 | 1590 | 75.5 | 150 |
ЭЦВ 6-16-140 | 16 | 140 | 26 | 82 | 11 | 145 | 1725 | 85 | 150 |
ЭЦВ 6-16-160 | 16 | 160 | 27 | 82 | 13 | 145 | 1840 | 89.5 | 150 |
ЭЦВ 6-25-50 | 25 | 50 | 12 | 80 | 5.5 | 145 | 1115 | 57 | 150 |
ЭЦВ 6-25-60 | 25 | 60 | 15.5 | 81 | 6.3 | 145 | 1240 | 63 | 150 |
ЭЦВ 6-25-70 | 25 | 70 | 17 | 81 | 7.5 | 145 | 1335 | 68 | 150 |
ЭЦВ 6-25-80 | 25 | 80 | 19 | 81 | 7.5 | 145 | 1390 | 69 | 150 |
ЭЦВ 6-25-90 | 25 | 90 | 20.5 | 82 | 9 | 145 | 1460 | 73 | 150 |
ЭЦВ 6-25-100 | 25 | 100 | 23 | 82 | 11 | 145 | 1600 | 78 | 150 |
ЭЦВ 6-25-110 | 25 | 110 | 25 | 82 | 11 | 145 | 1650 | 79 | 150 |
ЭЦВ 6-25-120 | 25 | 120 | 26 | 82 | 11 | 145 | 1710 | 80 | 150 |
ЭЦВ 6-25-140 | 25 | 140 | 33 | 82 | 13 | 145 | 1865 | 90 | 150 |
Конструктивные особенности ЭЦВ 6:
- Максимальный диаметр: 145мм
- Материал рабочего колеса и отвода: высококачественная пластмасса
- Запатентованная конструкция рабочего колеса, армированного нерж.сталью значительно повышает прочность.
Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
