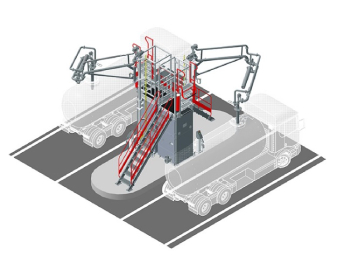

Система измерительная верхнего дозированного налива светлых нефтепродуктов в автоцистерны с обеспечением коммерческого учета в объемных (и массовых единицах при установке массового расходомера) АСН-10ВГ Модуль Ду100 2/2 (2АСН-15В1) в комплектации объемными счетчиками или массовыми расходомерами, с насосами, с входной лестницей и перекидными трапами, обслуживающая один отсек а/ц с одной стороны наливного островка и один отсек а/ц с другой стороны.
Тип налива: Верхний налив
Стороны налива: Двухсторонний
Количество продуктов: 2 продукта
Количество верхних стояков: 2 стояка
Количество нижних стояков: 0 стояков
НОРД (подогрев продукта): Нет подогрева
Система измерительная АСН предназначена для:
- герметизированного (закрытого) верхнего налива нефтепродуктов в автомобиль-ные цистерны (ДТ и бензины);
- автоматизированного измерения (вычисления) объема, массы, плотности и тем-пературы на потоке отгруженных нефтепродуктов, сбора и обработки измерительной ин-формации, передачи данных в учетную систему верхнего уровня;
- обеспечения безопасности выполнения технологических операций и автоматиче-ской защиты от нештатных ситуаций.
Технологические блоки поста налива представляют собой конструктивно закон-ченные изделия заводской готовности. Конструкция блоков обеспечивает удобный до-ступ, монтаж и демонтаж сменных элементов и исключает их неправильный монтаж в процессе эксплуатации.
Технологическое оборудование, размещенное на открытой площадке в заданных климатических условиях, имеет требуемое исполнение в части воздействия климатиче-ских факторов внешней среды по ГОСТ 15150.
Для сокращения ввода в эксплуатацию, установка состоит из отдельных модулей, которые в процессе изготовления стыкуются друг с другом, испытываются на реальном продукте и поставляются заказчику.
Запорная трубопроводная арматура поста налива соответствует классу герметич-ности А. Установка и расположение трубопроводной арматуры обеспечивает возмож-ность удобного и безопасного ее обслуживания и ремонта.
Замкнутые полости установки с измеряемым продуктом оснащены сбросными клапанами, через которые сбрасывается жидкость в результате температурного воздей-ствия. Сброс производится в специальные емкости.
Установка укомплектована закрытой дренажной системой.
Стояки верхнего налива нефтепродуктов в автоцистерны представляют собой си-стему шарнирно-сочлененных труб и телескопических устройств. Лёгкое перемещение устройства без перекосов обеспечивается шарнирами с термообработанными дорожками под ролики. Уплотнения шарнирных соединений выполнены из материалов, стойких к воздействию нефтепродуктов. Конструкция стояков налива имеет единый токопроводя-щий контур для обеспечения заземления устройства.
Стояки налива оборудованы механизмами фиксации в рабочем положении. При-воды стояка при осуществлении операций вручную исключают самопроизвольное дви-жение механизмов устройства.
АСН имеет блокировки, обеспечивающие автоматическое прекращение налива:
- при срабатывании датчика ограничения уровня в а/ц (датчик входит в состав сто-яка верхнего налива);
- при срабатывании датчика гаражного положения стояка верхнего налива (датчик входит в состав стояка верхнего налива);
- при отсутствии сигнала с датчика рабочего положения стояка верхнего налива (датчик входит в состав стояка верхнего налива);
- при срабатывании датчика гаражного положения трапа (датчик входит в состав трапа);
- при нарушении заземления (АСН оснащена устройством заземления автоцистерн - БЗА);
- при ручном отключении насоса;
- при отключении процесса налива оператором с кнопки "СТОП" на кнопочном посту управления;
- не подключено заземление;
- дистанционно с компьютера, расположенного в операторной;
- при срабатывании датчика загазованности (при наличии) свыше ДПК.
АСН-10ВГ модуль Ду100 2/2, где
ВГ – верхний налив
Ду 100 – диаметр условного прохода стояка
2/2 – два стояка верхнего налива, наливается по одному продукту на каждую сто-рону (2 стояка/2 продукта)
№ | Основные параметры | Значения | |||
---|---|---|---|---|---|
1. | Режим работы | Круглосуточный, круглогодичный | |||
2. | Место расположения | На наружной площадке под навесом | |||
3. | Климатическое исполнение, 0С | У2, ХЛ2 | |||
4. | Номинальный диаметр, мм | 65 | 80 | 100 | 150/175 |
5. | Номинальный расход (производительность) системы1), м3/ч, не более | 50 | 100 | 170 | 400 |
6. | Диапазон изменений вязкости продукта2), мм2/с | от 0,55 до 600 | |||
7. | Зона обслуживания стояка верхнего налива, м | ±3,0 | |||
8. | Угол поворота стояка наливного в горизонтальной плоскости, не менее, грд | 270 | |||
9. | Пределы допускаемой относительной погрешности измерений при дозировании отпускаемых продуктов3), % - массы - объёма | ±0,15 / ±0,25 / ±0,5 ±0,15 / ±0,25 / ±0,5 | |||
10. | Пределы допускаемой приведенной погрешности измерений давления при дозировании отпускаемых продуктов4), % | ±0,25 | |||
11. | Диапазон измерений: - плотности5), кг/м3 - температуры продукта6), оС | от 600 до 2000 от -60 до +250 | |||
12. | Пределы допускаемой абсолютной погрешности измерений: - плотности5), кг/м3 - температуры продукта, оС | ±0,37) / ±(от 0,2 до 2,0)8) ±(от 0,2 до 0,5)9) / ±(от 0,5 до 1,0)10) | |||
13. | Пределы допускаемой абсолютной погрешности измерений: - средней плотности5), кг/м3 - средней температуры, оС | ±0,37) / ±(от 0,2 до 2,0)8) ±(от 0,2 до 0,5)9) / ±(от 0,5 до 1,0)10) | |||
14. | Пределы допускаемой относительной погрешности системы обработки информации, % | ± 0,01% | |||
15. | Минимальная величина измеряемой дозы, кг | 1500 или согласно применяемого счетчика жидкости (массового расходомера) | |||
16. | Дискретность задания дозы | 1 кг (л) | |||
17. | Номинальное давление, МПа (кгс/см2), не более | 2,5 (25) | |||
18. | Единица измерения для отпуска нефтепродукта |
Задание дозы в литрах, кг Показания контроллера в литрах и кг Оформление документации в кг, литрах |
|||
19. | Показания на дисплее блока управления и индикации (установленного на посту налива) |
отпущено (последняя заданная доза), л, кг сумматор (отпущено за все время работы), л, кг задано (текущее задание), л, кг мгновенный расход, м3/ч объем, отпущенный по дозе в данный момент, л масса, отпущенная по дозе в данный момент, кг температура продукта, 0С состояние датчиков исполнительных устройств |
|||
20. | Показания на дисплее блока заземления автоцистерн |
Поместить в гаражное положение Ожидание подключения Заземление подключено Недопустимое подключение Неисправность |
|||
21. | Уровень взрывозащиты оборудования | Взрывозащищенное электрооборудование | |||
22. | Верхний предел показаний электронного сумматора контроллера | 99999999 | |||
23. | Напряжение питания электрических узлов, В: - электронасосов - цепей управления: - для соленоида - для датчиков - контроллеров, устройства заземления | 380 110±5,5 12±0,6; 24±1,2 220 | |||
24. | Установленная мощность электродвигателя насоса на одном канале, кВт, не более | 15 или согласно проекта | |||
25. | Контроллер БУИ | Физический интерфейс связи | RS 485 | ||
Протокол связи | ModBus RTU | ||||
26. | Частота тока, Гц | 50±1 | |||
27. | Тонкость фильтрации фильтра, мкм, | 100 | |||
28. | Тип применяемого насоса | Согласно проекта | |||
29. | Тип применяемого расходомера |
Объемный счетчик или Массовый расходомер кариолисова типа |
|||
30. | Диаметр горловины а/ц, мм | 300 | |||
31. | Высота обслуживаемых а/ц, мм | min 2500… max 3900 | |||
32. | Диаметр котла обслуживаемых автоцистерн, мм | min 1200 …max 2200 | |||
33. | Наливной наконечник верхнего налива | телескопический для закрытого налива, с датчиком уровня и рукавом отвода паров | |||
34. | Диаметр рукава отвода паров, мм | Ду70 | |||
35. | Покрытие системы | Грунтовка цинконаполненная ЭФ-0591 EPOZINK PRIMER, эмаль УР-1291 "MONOLIT EM-11" RAL 7004 A, IV; У1; ХЛ1 | |||
36. | Балансировка стояка, трапа | Пружинный балансир | |||
37. | Количество видов выдаваемых продуктов (измерительных устройств или измерительных каналов), шт. | от 1 до 120 | |||
38. | Количество наливных (сливных) стояков, шт. | от 1 до 120 | |||
39. | Габаритные размеры, мм, не более | в соответствии с проектом | |||
40. | Масса, кг, не более | в соответствии с проектом | |||
41. | Диапазон температур окружающей среды в соответствии с ГОСТ 15150-69, °С: - для климатического исполнения У - для климатического исполнения ХЛ - для климатического исполнения УХЛ | от -45 до +40 от -60 до +40 от -60 до +40 | |||
42. | Средний срок службы, лет Средняя наработка на отказ, ч | 12 6000 |
Состав систем измерительных АСН-15В (верхний налив)

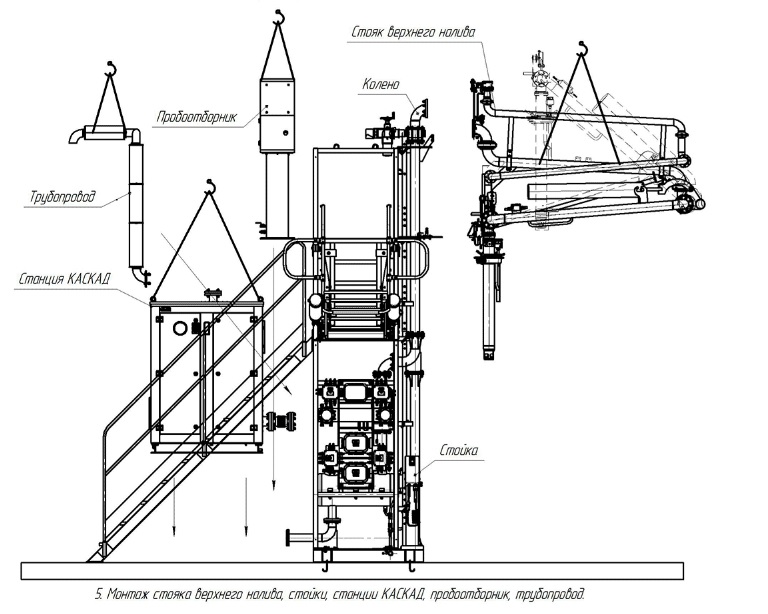

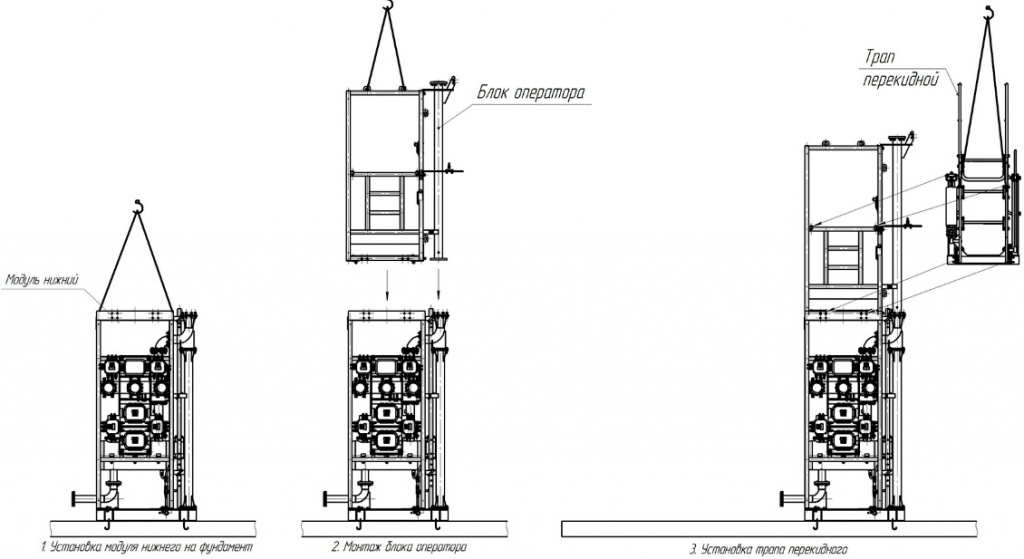

№ п/п | Наименование | Кол-во, шт. от … до |
---|---|---|
1 | Стояк верхнего налива а/ц Ду100 в составе: | 1…4 |
1.1 | Шарнирно сочленённый трубопровод Ду100 с пружинным амортизатором | 1...4 |
1.2 | Шарнирно сочленённый трубопровод Ду70 отвода паров | 1...4 |
1.3 | Наконечник наливной, телескопический герметичного верхнего налива с механическим подъёмом/ опусканием телескопа (лебёдкой). Наконечник обеспечивает возможность подслойного налива и герметичную стыковку уплотнительного конуса с крышкой горловины автоцистерны Ø300 мм | 1...4 |
1.4 | Электроуправляемый клапан сброса воздуха для опорожнения стояка | 1...4 |
1.5 | Токопроводящий контур для подключения к общей системе заземления | 1...4 |
1.6 | Съемный каплесборник | 1...4 |
1.7 | Узел отвода паров с обратным клапаном и огнепреградителем | 1...4 |
2 | Клапан отсекатель Ду100 электрогидравлический, нормально закрытый, пилотный, с функцией клапана регулирующего. Клапан с плавным регулированием расхода (в том числе в начальный и конечный период налива), регулировка осуществляется программным путем. | 1...8 |
3 | Модуль оператора служит в качестве опорной конструкции наливного стояка и перекидного трапа, а также служит каркасом безопасности оператора. На блок устанавливается механический стопор гаражного положения стояка верхнего налива. | 1...4 |
4 |
Модуль измерительный на 1 или 2 вида продукта в составе: опорный каркас на раме, фильтр-газоотделитель ФГУ 100-0,6 с двойной степенью очистки продукта с сетками грубой и тонкой очистки, с функцией автоматического сброса воздуха, обратный клапан Ду-100 (открытие при 0,2 МПа), массовый расходомер или объемный счетчик, дренажный трубопровод для дренажа продукта с ФГУ и вертикального трубопровода стояка, клапан сброса повышенного давления, расширительный бачок (объем 2л) для сбора дренированного продукта, насосный блок взрывозащищенного исполнения. |
1...4 |

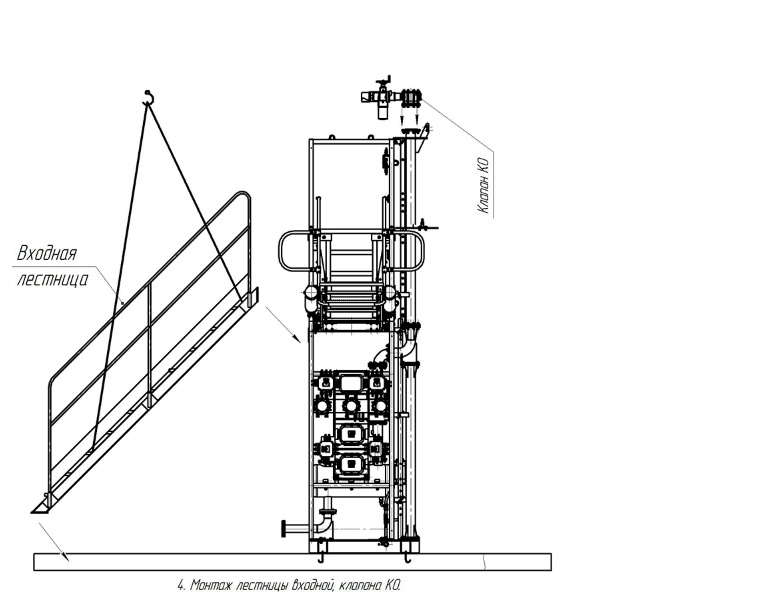

5 | Трап перекидной с датчиком положения. Трап выполнен на базе параллелограмного механизма, благодаря которому ступени всегда остаются в горизонтальном положении. Конструкция трапа обеспечивает защиту ног оператора от защемления ступенями при раскладывании из гаражного положения в рабочее, путем применения «ломаного порожка». Покрытие ступенек – горячее цинкование. Трущиеся пары трапа – искробезопасные, опорная перекладина контактирующая с а/ц оснащена резиновым демпфером. | 1...4 |
6 | Входная лестница установлена под углом 45˚ с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80. Покрытие ступеней горячее цинкование. | 1...2 |
7 | Трап переходной (для перехода оператора с одного модуля оператора на другой) | 1 |
8 | Стойка управления ( для запуска и останова процесса налива и размещения клещей заземления автоцистерны) Устройство заземления автоцистерн с функцией распознавания автоцистерны от заземленной металлоконструкции контролем цепи заземления в процессе налива цистерны и блокировкой налива при его отсутствии | 1...4 |
9 | Система автоматизации процесса в составе: | 1 |
9.1 | Блок управления и индикации взрывозащищенного исполнения | |
9.2 | Датчик предельного уровня налива в а/ц | |
9.3 | Датчик гаражного положения стояка верхнего налива | |
9.4 | Датчик гаражного положения стояка отвода паров | |
9.5 | Датчик наличия продукта в ФГУ «сухого хода» | |
9.6 | Датчик гаражного положения трапа | |
9.7 | Комплект соединительных коробок КП (КП-8, КП-24, КП-48) | |
9.8 | Комплект кабелей | |
9.9 | Источник бесперебойного питания контроллера | |
9.10 | Монитор перелива для безопасного нижнего налива автоцистерн | |
10 | Модульный шкаф управления МШУ Защитные функции силового шкафа: - электронная защита от пропадания, перекоса, слипания, или неправильной последовательности подключения фаз; - электронная защита от повышения, понижения тока и напряжения; - контроль сопротивления утечки обмотки электродвигателя на корпус; - защита от короткого замыкания (авт. выключатель) | 1 |
11 | Комплект ЗИП и комплект документации поставляемой с АСН (на русском языке) | 1 |
