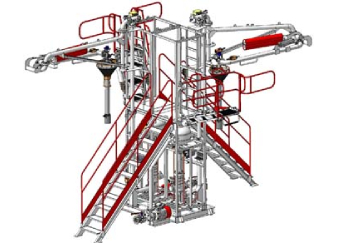

Комплекс измерительный типа АСН

Комплекс измерительный типа АСН

НАЗНАЧЕНИЕ

Система измерительная АСН предназначена для:
- герметизированного (закрытого) верхнего налива нефтепродуктов в автомобильные цистерны (ДТ и бензины);
- автоматизированного измерения (вычисления) объема, массы, плотности и температуры на потоке отгруженных нефтепродуктов, сбора и обработки измерительной информации, передачи данных в учетную систему верхнего уровня;
- обеспечения безопасности выполнения технологических операций и автоматической защиты от нештатных ситуаций.
Технологические блоки поста налива представляют собой конструктивно законченные изделия заводской готовности. Конструкция блоков обеспечивает удобный доступ, монтаж и демонтаж сменных элементов и исключает их неправильный монтаж в процессе эксплуатации.
Технологическое оборудование, размещенное на открытой площадке в заданных климатических условиях, имеет требуемое исполнение в части воздействия климатических факторов внешней среды по ГОСТ 15150.
Для сокращения ввода в эксплуатацию, установка состоит из отдельных модулей, которые в процессе изготовления стыкуются друг с другом, испытываются на реальном продукте и поставляются заказчику.
Запорная трубопроводная арматура поста налива соответствует классу герметичности А. Установка и расположение трубопроводной арматуры обеспечивает возможность удобного и безопасного ее обслуживания и ремонта.
Замкнутые полости установки с измеряемым продуктом оснащены сбросными клапанами, через которые сбрасывается жидкость в результате температурного воздействия. Сброс производится в специальные емкости.
Установка укомплектована закрытой дренажной системой.
Стояки верхнего налива нефтепродуктов в автоцистерны представляют собой систему шарнирно-сочлененных труб и телескопических устройств. Лёгкое перемещение устройства без перекосов обеспечивается шарнирами с термообработанными дорожками под ролики. Уплотнения шарнирных соединений выполнены из материалов, стойких к воздействию нефтепродуктов. Конструкция стояков налива имеет единый токопроводящий контур для обеспечения заземления устройства.
Стояки налива оборудованы механизмами фиксации в рабочем положении. Приводы стояка при осуществлении операций вручную исключают самопроизвольное движение механизмов устройства.
АСН имеет блокировки, обеспечивающие автоматическое прекращение налива:
- при срабатывании датчика ограничения уровня в а/ц (датчик входит в состав стояка верхнего налива);
- при срабатывании датчика гаражного положения стояка верхнего налива (датчик входит в состав стояка верхнего налива);
- при отсутствии сигнала с датчика рабочего положения стояка верхнего налива (датчик входит в состав стояка верхнего налива);
- при срабатывании датчика гаражного положения трапа (датчик входит в состав трапа);
- при нарушении заземления (АСН оснащена устройством заземления автоцистерн - БЗА);
- при ручном отключении насоса;
- при отключении процесса налива оператором с кнопки "СТОП" на кнопочном посту управления;
- не подключено заземление;
- дистанционно с компьютера, расположенного в операторной;
- при срабатывании датчика загазованности (при наличии) свыше ДПК.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

АСН-10ВГ модуль Ду100 2/2, где
ВГ – верхний налив
Ду 100 – диаметр условного прохода стояка
2/2 – два стояка верхнего налива, наливается по одному продукту на каждую сторону (2 стояка/2 продукта)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование измерительной системы Подогрев продукта
АСН-10ВГ модуль Ду100 2/2 (2АСН-15В1) Нет подогрева
АСН-10ВГ модуль Ду100 4/4 (4АСН-15В1) Нет подогрева
АСН-10ВГ НОРД Ду100 2/2 (2АСН-15В1) Есть подогрев
АСН-10ВГ НОРД Ду100 4/4 (4АСН-15В1) Есть подогрев
АСН-12ВГ модуль Ду100 (АСН-15В1) (левый) Нет подогрева
АСН-12ВГ модуль Ду100 (АСН-15В1) (правый) Нет подогрева
АСН-12ВГ модуль Ду100 1/2 (АСН-15В1/2) (левый) Нет подогрева
АСН-12ВГ модуль Ду100 1/2 (АСН-15В1/2) (правый) Нет подогрева
АСН-12ВГ НОРД Ду100 (АСН-15В1) (левый) Есть подогрев
АСН-12ВГ НОРД Ду100 (АСН-15В1) (правый) Есть подогрев
АСН-12ВГ НОРД Ду100 1/2 (АСН-15В1/2) (левый) Есть подогрев
АСН-12ВГ НОРД Ду100 1/2 (АСН-15В1/2) (правый) Есть подогрев
АСН-8ВГ модуль Ду100 2/2 (2АСН-15В1) (правый или левый) Нет подогрева
АСН-8ВГ модуль Ду100 2/4 (2АСН-15В1/2) (правый или левый) Нет подогрева
АСН-8ВГ НОРД Ду100 2/2 (2АСН-15В1) (правый или левый) Есть подогрев
АСН-8ВГ НОРД Ду100 2/4 (2АСН-15В1/2) (правый или левый) Есть подогрев

Нижний налив
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование измерительной системы Подогрев продукта
АСН-8НГ модуль Ду100 1/1 Описания нет 2019 и 2017 г Нет подогрева
АСН-8НГ модуль Ду100 2/2 Нет подогрева
АСН-8НГ модуль Ду100 3/3 Нет подогрева
АСН-8НГ модуль Ду100 4/4 Нет подогрева

Комбинированный налив
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование измерительной системы Подогрев продукта
АСН-10ВНГ модуль Ду100 4/4/4 Нет подогрева
АСН-6ВНГ модуль Ду100 (левый) Нет подогрева
АСН-6ВНГ модуль Ду100 (правый) есть инф. В 2017 г Нет подогрева
