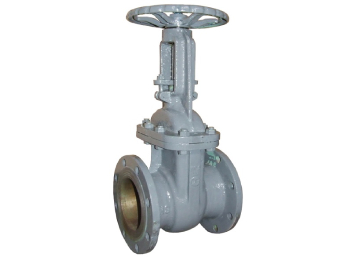

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства.
Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.
Класс герметичности А по ГОСТ 9544-2015.
Фланцевые присоединительные размеры по ГОСТ 33259-2015:
— PN 1,6 МПа (16 кгс/см2) – исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.
Присоединение к трубопроводу: под приварку, фланцевое.
Производитель: Россия МЗТА
DN, мм | Таблица фигур (т/ф) | Температура рабочей среды, °С | Климатическое исполнение | Материал корпусных деталей | Приводное устройство, наименование |
---|---|---|---|---|---|
50 ÷ 400 |
30с41нж 30с941нж 30лс41нж 30лс941нж 30нж41нж 30нж941нж |
от –40 ºС до +450 ºС от –40 ºС до +450 ºС от –60 ºС до +450 ºС от –60 ºС до +450 ºС от –60 ºС до +600 ºС от –60 ºС до +600 ºС |
У1 У1 ХЛ1 ХЛ1 УХЛ1 УХЛ1 |
25Л 25Л 20ГЛ (20ГМЛ) 20ГЛ (20ГМЛ) 12Х18Н9ТЛ 12Х18Н9ТЛ |
Маховик Электропривод Маховик Электропривод Маховик Электропривод |
350 ÷ 1200 |
30с541нж 30с941нж 30лс541нж 30лс941нж |
от –40 ºС до +450 ºС от –40 ºС до +450 ºС от –60 ºС до +450 ºС от –60 ºС до +450 ºС |
У1 У1 ХЛ1 ХЛ1 |
25Л 25Л 20ГЛ (20ГМЛ) 20ГЛ (20ГМЛ) |
Редуктор Электропривод Редуктор Электропривод |
350 ÷ 500 |
30нж541нж 30нж941нж |
от –60 ºС до +600 ºС от –60 ºС до +600 ºС |
УХЛ1 УХЛ1 |
12Х18Н9ТЛ 12Х18Н9ТЛ |
Редуктор Электропривод |
Марка задвижки | Рабочая среда | Минимальная температура окружающего воздуха |
---|---|---|
30с41нж | Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды | −40°С |
30с541нж | Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды | −40°С |
30с941нж | Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды | −40°С |
30лс41нж | Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды | −60°С |
30лс541нж | Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды | −60°С |
30лс941нж | Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды | −60°С |
30нж41нж | Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды | −60°С |
30нж941нж | Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды | −60°С |
Наименование |
30с41нж 30с541нж 30с941нж |
30лс41нж 30лс541нж 30лс941нж |
30нж41нж 30нж541нж 30нж941нж |
---|---|---|---|
Корпус | Сталь 25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
Крышка | Сталь 25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
Клин (диски) | Сталь 25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2 | Сталь 12Х18Н9Т |
Гайка шпинделя | Сталь 45, Латунь ЛС59-1 | Латунь ЛС59-1 | Латунь ЛС59-1 |
Гайка | Сталь 25 | Сталь 35Х | Сталь 12Х18Н9Т |
Шпилька, болт | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М |
Болт откидной | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М |
Уплотнение между корпусоп и крышкой (прокладка, кольцо) | Паронит, ТРГ | ТРГ | ТРГ |
Набивка сальника | АГИ, ТРГ | ТРГ | ТРГ |
Маховик | Сталь 25Л | Сталь 20ГЛ | Сталь 25Л |
Подшипник | По ГОСТ 7872-89 | ||
Наплавка на кольце в корпусе | Сталь 07Х25Н13 | Сталь 04Х19Н9С2 | |
Наплавка на клине | Сталь по типу 20Х13 | — |
Наименование | Гарантийный срок | Средний срок службы | Средний ресурс | Средняя наработка на отказ |
---|---|---|---|---|
30с(5,9)41нж 30лс(5,9)41нж |
2 года | 30 лет | 2500 циклов | 500 циклов |
30нж(5,9)41нж | 2 года | 10 лет | 1500 циклов | 300 циклов |

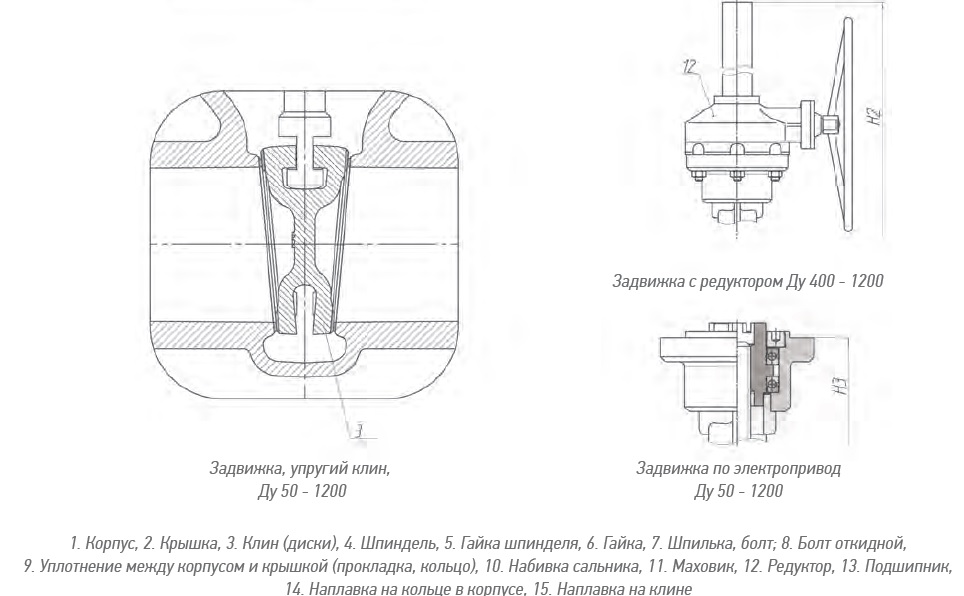

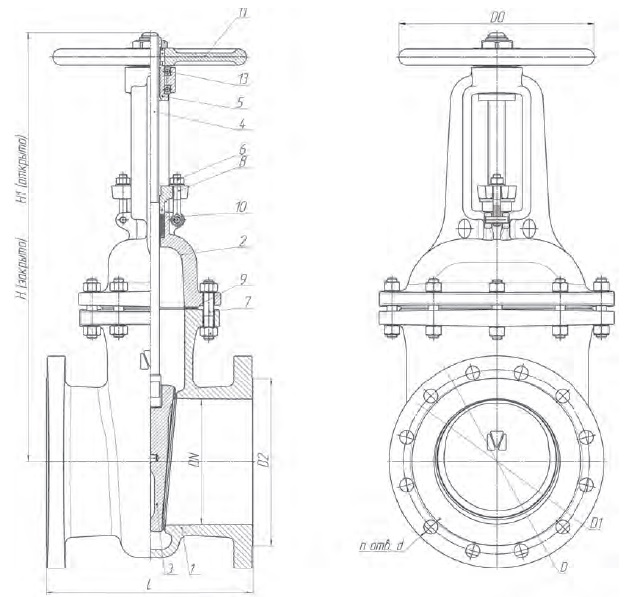

Задвижка, 2-х дисковый клин, Ду 50 – 300
DN | L | D | D1 | n | d | H | H1 | H2 | H3 | D0 | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
50 | 180 | 160 | 125 | 4 | 18 | 281 | 346 | — | 303 | 160 | 17 |
80 | 210 | 195 | 160 | 4 | 18 | 336 | 428 | — | 349 | 160 | 28 |
100 | 230 | 215 | 180 | 8 | 18 | 385 | 496 | — | 399 | 210 | 38 |
125 | 255 | 245 | 210 | 8 | 18 | 470 | 600 | — | 460 | 210 | 61 |
150 | 280 | 280 | 240 | 8 | 22 | 576 | 742 | — | 577 | 320 | 80 |
200 | 330 | 335 | 295 | 12 | 22 | 686 | 902 | — | 690 | 320 | 120 |
250 | 450 | 405 | 355 | 12 | 26 | 854 | 1118 | — | 838 | 400 | 236 |
300 | 500 | 460 | 410 | 12 | 26 | 998 | 1315 | — | 986 | 460 | 317 |
350 | 550 | 520 | 470 | 16 | 26 | 1220 | 1570 | 1590 | 1205 | 460 | 361 |
400 | 600 | 580 | 525 | 16 | 30 | 1300 | 1708 | 1710 | 1270 | 480 | 550 |
500 | 700 | 710 | 650 | 20 | 33 | — | — | 2170 | 1545 | — | 916 |
600 | 800 | 840 | 770 | 20 | 39 | — | — | 2325 | 1665 | — | 1441 |
700 | 900 | 910 | 840 | 24 | 39 | — | — | 2825 | 2070 | — | 1980 |
800 | 1000 | 1020 | 950 | 24 | 39 | — | — | 3480 | 2625 | — | 2381 |
1000 | 1200 | 1255 | 1170 | 28 | 45 | — | — | 4280 | 3230 | — | 4225 |
1200 | 1400 | 1485 | 1390 | 32 | 52 | — | — | 5090 | 3835 | — | 6300 |
