Станция управления и защиты СУЗ - автоматика для погружного насоса ЭЦВ и его электродвигателя

Станция управления и защиты СУЗ - автоматика для погружного насоса ЭЦВ и его электродвигателя

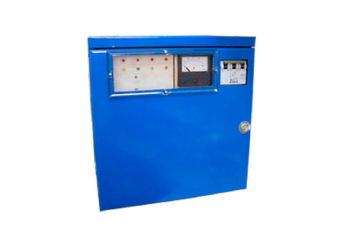

НАЗНАЧЕНИЕ

Станция управления насосами СУЗ предназначена для автоматического (по уровню и по давлению, в режиме водоподъема или дренажа), дистанционного и местного управления трехфазными электродвигателями погружных насосов и защиты их от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода.
В автоматическом режиме станция обеспечивает управление по сигналам датчиков верхнего и нижнего уровней, установленных в резервуаре, от электроконтактного манометра или от реле давления.

Во всех режимах станция управления насосами обеспечивает:

- отключение электродвигателя при обрыве любой из 3-х фаз;
- отключение электродвигателя при перегрузке по току (в одной или в трех фазах);
- отключение электродвигателя при отсутствии воды в скважине;
- световую сигнализацию перегрузки по току, неполнофазного режима работы, режима «сухого хода», пониженного напряжения и включенного состояния электродвигателя, а в автоматическом режиме уровень воды в накопительной емкости (относительно датчиков уровней);
- восстановление режима работы после прекращения аварийного воздействия, время задержки включения регулируется;
- индикацию потребляемого тока в одной из фаз электродвигателя.
В режиме дистанционного управления станция обеспечивает управление по двухпроводной линии (до двух километров).
В режиме местного управления станция включается и выключается автоматическим выключателем.
Станция имеет встроенный имитатор перегрузки по току, позволяющий настраивать станцию по току электродвигателя без использования дополнительных приборов.
В станции предусмотрена блокировка на время воздействия гидроудара. Время блокировки регулируется.
В станции предусмотрена возможность передачи аварийного сигнала за пределы устройства. Все управляющие цепи имеют гальваническую развязку.
Станция предназначена для эксплуатации в закрытых помещениях без искусственно регулируемых климатических условий:
- температура окружающего воздуха от минус 45°С до плюс 40°С;
- относительная влажность воздуха до 98% при температуре плюс 25°С;
- высота над уровнем моря до 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

СУЗ-10, где:
СУЗ - станция управления и защиты
10 - максимальный ток главной цепи не более 10 Ампер

Технические характеристики

Станции управления к насосам ЭЦВ Номинальное напряжение, В Частота, Гц Мощность управляемого двигателя, кВт Максимальный ток главной цепи, А (не более) Напряжение, В Время срабатывания защиты, сек. (не более) Время повторного включения, мин. Степень защиты Размеры, мм Масса, кг (не более)
min max питания станции цепи управления при обрыве фазы перегрузка по току
СУЗ-10 (однофазный) 220 50 1 3 10 220 12 3 75 30 IP21 320x330x160 10
СУЗ 10 380 50 1 3 10 220 12 3 75 30 IP21 320x330x160 10
СУЗ 25 380 50 2.2 11 25 220 12 3 75 30 IP21 320x330x160 10
СУЗ 40 380 50 3 13 40 220 12 3 75 30 IP21 320x330x160 10
СУЗ 100 380 50 13 45 100 220 12 3 75 30 IP21 505x460x250 24
СУЗ 200 380 50 45 90 200 220 12 3 75 30 IP21 710x680x320 55

КОНСТРУКЦИЯ

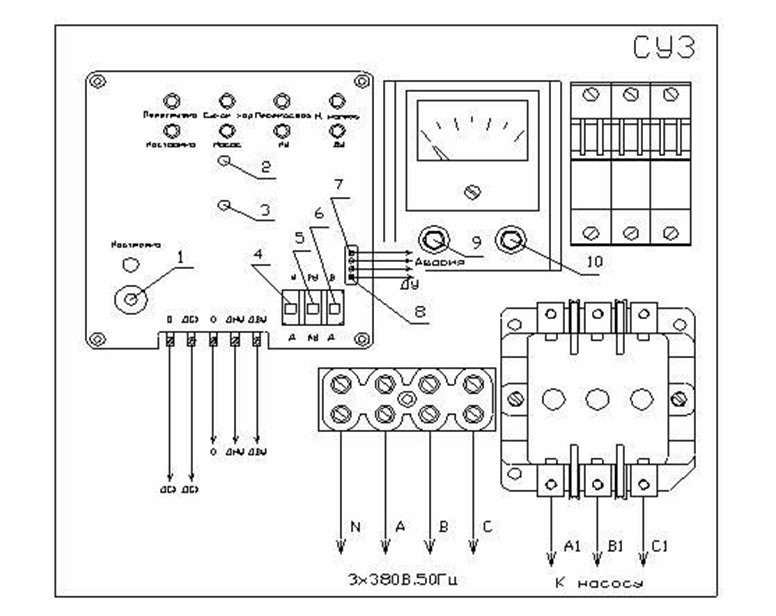

Рисунок 2.22.jpg

Расположение и назначение органов управления и индикации.

1. Кнопка включения встроенного имитатора перегрузки по току.
2. Регулировка времени повторного включения после прекращения действия аварийного фактора.
3. Установка времени защиты от гидроударов.
4. Переключатель управления по уровню или по давлению.
5. Переключатель автоматического – ручного (дистанционного) управления.
6. Переключатель водоподъем – дренаж.
7. Зажим для подключения аварийного сигнала (пассивный контакт 200В, 0,1А).
8. Зажим для подключения дистанционного управления.
9. Предохранитель (3,15А). 10. Предохранитель (0,16 А).
Внимание: при нажатой кнопке настройка отключаются все зашиты. Кнопку можно использовать для включения электронасоса после аварийного воздействия.
В верхней части станции расположены световые индикаторы:
«перегрузка» - выключение электронасоса по причине превышения тока,
«сухой ход» - выключение электронасоса по причине снижения уровня воды в скважине ниже датчика сухого хода,
«перекос фаз» - выключение электронасоса по причине асимметрии фаз более 10%,
«н. напряжение» - понижение напряжения в измеряемой фазе менее 200В (электродвигатель при этом не отключается),
«настройка» - сигнализирует о 25-ти процентном превышении тока электродвигателя, используется для настройки защиты по перегрузке по току,
«насос» - сигнализирует о работе электронасоса,
«НУ» - уровень воды в накопительной емкости ниже датчика нижнего уровня,
«ВУ» - уровень воды в накопительной емкости выше датчика верхнего уровня.
Устройство повторного включения предназначено для автоматического включения электронасоса после прекращения аварийного воздействия. Время задержки включения регулируемое, но не менее 1-й минуты.
Датчик сухого хода укрепляется на водоподъемной трубе на расстоянии 1м от патрубка напорного электронасоса металлическим хомутом и соединяется со станцией проводом, второй провод подключается к оголовку скважины.
В станции предусмотрено подключение датчиков верхнего и нижнего уровня основанных на электропроводности воды, электроконтактного манометра типа ДМ2005 (0 – 2.5) или реле давления.
Датчики ВУ и НУ устанавливаются непосредственно в резервуаре и соединяются со станцией трехпроводным кабелем.
Электроконтактный манометр или реле давления устанавливается на водяной магистрали в непосредственной близости от водонапорной башни в месте с плюсовой температурой, исключающей замерзание воды в манометре. ЭКМ соединяется со станцией трехпроводным кабелем.

КОМПЛЕКТ ПОСТАВКИ

Станция управления - 1шт.
Руководство по эксплуатации - 1шт.
Датчик сухого хода (ДСХ) - 1шт.
Ключ - 1шт.
Датчик уровней (по отдельному заказу)

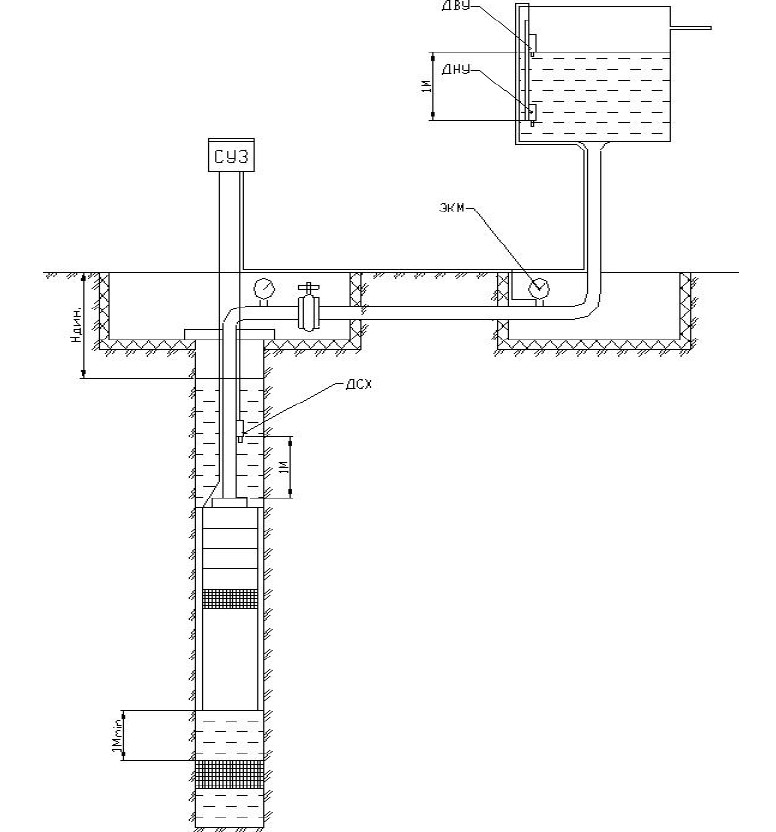

СХЕМА ПОДКЛЮЧЕНИЯ СТАНЦИИ

Рисунок 2.23.jpg

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие СУиЗ требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа, технического обслуживания и эксплуатации.
Гарантийный срок хранения СУиЗ - 12 месяцев со дня изготовления.
Гарантийный срок эксплуатации - 36 месяцев с момента ввода СУиЗ в эксплуатацию, но не более 42 месяцев со дня отгрузки предприятием-изготовителем.

Завод-изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением правил эксплуатации, транспортировки и хранения;
- самостоятельного ремонта или изменения внутреннего устройства;
- изменения, стирания, удаления или неразборчивости серийного номера изделия или штампа на бирке;
- наличия дефектов, вызванных стихийными бедствиями, пожаром и т.д.;
- применение изделия не по прямому назначению.

Претензии принимаются только при наличии оформленного акта-рекламации (или заявления) с указанием проявлений неисправности.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Изделие, передаваемое для гарантийного ремонта должно быть очищено от загрязнений и полностью укомплектовано.
За неправильность выбора исполнения СУиЗ предприятие-изготовитель ответственности не несет.

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
