Станция управления и защиты СУиЗ «Лоцман+ L2» - автоматика для погружного насоса ЭЦВ или центробежного насоса и его электродвигателя

НАЗНАЧЕНИЕ

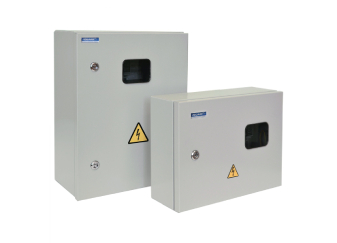

Станция (шкаф) управления и защиты СУиЗ "Лоцман+ L2" - автоматика для погружного или центробежного насоса и его электродвигателя.
Станция управления и защиты (далее по тексту СУиЗ) «Лоцман+ L2» предназначена для управления насосами и защиты любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором как отечественного, так и импортного производства по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.

СУиЗ обеспечивает работу насоса в следующих режимах:

1. «Ручной» - включение двигателя насоса от кнопок на лицевой панели контроллера;
2. «Автоматический» - управление по сигналу от датчика(ов) давления или уровня.

Выполняемые функции:

1. Защиту электродвигателей асинхронных трехфазных:
- защита электродвигателя от перегрузки/недогрузки по току;
- защита электродвигателя от обрыва, перекоса или неправильного чередования фаз;
- защита электродвигателя от повышения/понижения сетевого напряжения;
- защита электродвигателя от замыкания на корпус;
- защита электродвигателя и насоса от «сухого» хода.
2. Автоматическое управление насосами (насосными агрегатами) в процессе налива/слива жидкостей в емкости - автоматическое поддержание уровня воды в резервуаре.
3. Автоматическое осушение дренажного приямка по датчикам уровня.

В качестве датчиков уровня могут использоваться одиночные датчики с «сухими» контактами, электроконтактные манометры (ЭКМ) любого исполнения, поплавковые выключатели, кондуктометрические (электродные) и прочие дискретные;
Расширенный температурный диапазон и высокая степень пылевлагозащиты, позволяющая использовать станцию на открытом воздухе.
СУиЗ соответствует климатическому исполнению У2 по ГОСТ15150-69. (У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40°С до плюс 40°С и верхним значением относительной влажности 80% без образования конденсата.). Степень защиты СУиЗ от воды и пыли - IP 54 по ГОСТ 14254-96.
По степени защиты человека от поражения электрическим током СУиЗ относится к классу 1 по ГОСТ 12.2.007.0 -75.

Область применения:

- для обеспечения управления, контроля и защиты насосов (погружных/центробежных), которые применяются на водоканалах, в структурах ЖКХ;
- для обеспечения контроля и управления насосов (погружных/центробежных),  работающих в системах водоснабжения/водоотведения промышленных предприятий;
- в сельском хозяйстве для контроля и защиты насосов (погружных/центробежных), задействованных в системах полива сельхозугодий;
- в системах повышения давления жилых и промышленных объектов;
- на объектах теплоэнергетики для обеспечения управления, контроля и защиты насосов (погружных/центробежных), задействованных в системе обеспечения технической водой;
- автоматическое осушение дренажного приямка по датчикам уровня;
- на производственных объектах для обеспечения управления, контроля и защиты узлов и механизмов, в составе которых используются трехфазные асинхронные электродвигатели.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

СУиЗ Лоцман+ L2-25-IP54-У2   ТУ 3432-112-00217975-2011, где:
Лоцман+ L2 – наименование станции управления и защиты
25 - максимальный рабочий ток подключаемого электродвигателя, А
IP54 - степень защиты оболочки по ГОСТ 14254-96
У2 - Климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конструкция

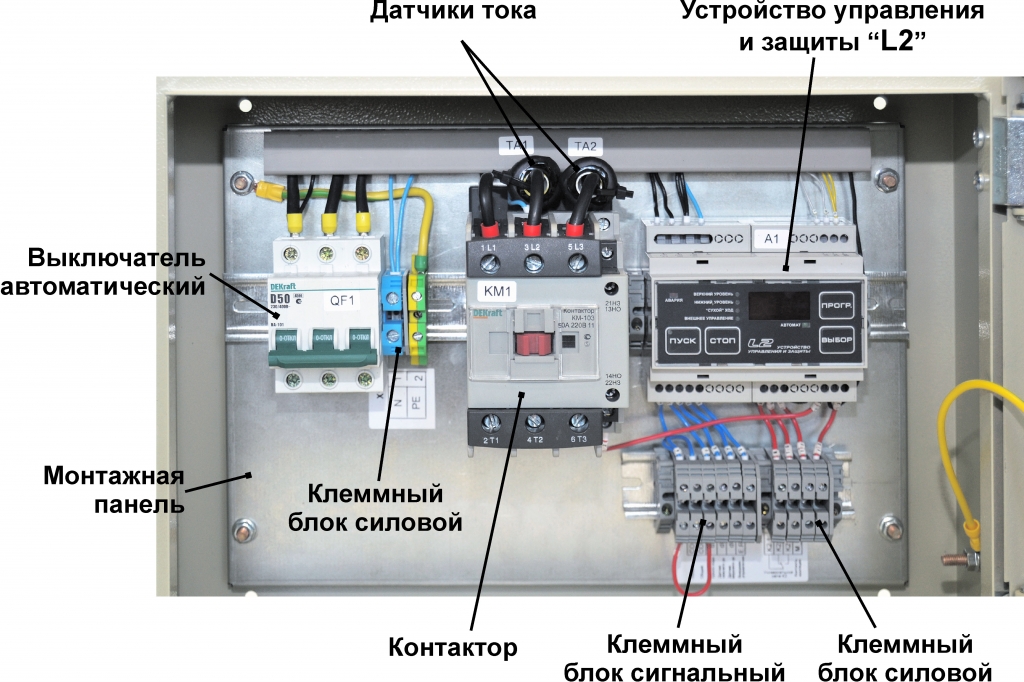

Станция управления и защиты состоит из щита со съемной монтажной панелью, внутри которого установлены автоматический выключатель, электромагнитный контактор, три клеммных блока (силовые и сигнальный), датчики тока (токовые трансформаторы) и микроконтроллерное устройство управления и защиты “L2" (далее по тексту МК).
На дверце щита предусмотрено прозрачное окно для контроля состояния станции.
На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.
Принцип работы СУиЗ основан на обработке сигналов, поступающих от внешних источников на МК, и управлении электромагнитным контактором, включающим/отключающим электродвигатель.
Возможен или ручной режим работы, при котором запуск/останов двигателя осуществляется нажатием кнопок “ПУСК”/”СТОП”, или один из автоматических режимов, при котором запуск/останов электродвигателя осуществляется по сигналу(-ам) от датчика(-ов) уровня или давления.

Особенности и преимущества:

- гибкая настройка режимов работы и параметров защиты;
- возможность корректировки параметров СУиЗ в процессе работы без остановки станции (например, подстроить токи защиты);
- возможность вывода на диспетчерский пульт дискретных сигналов работы станции;
- светодиодная сигнализация автоматического режима работы, состояния двигателя и уровня жидкости в емкости (по сигналам датчиков);
- учет времени работы и количества запусков электродвигателя насоса для своевременного проведения технического обслуживания;
- возможность каскадной работы нескольких станций на одну накопительную емкость или магистраль;
- дополнительный вход «Внешнее управление», позволяющий удаленно управлять станцией;
- питание цепей датчиков уровня переменным током, что позволяет значительно снизить электрохимическую коррозию электродных датчиков уровня и препятствует осаждению на них растворенных в воде солей;
- вычисление действующих значений токов и напряжений (TrueRMS) по каждой фазе и их отображение на светодиодном индикаторе;
- дополнительные режимы работы (таймеры задержки пуска, останова, аварийного отключения и пр.);
- автоматический перезапуск двигателя после аварии или прекращения электропитания станции;
- гальваническая развязка от сети всех цепей датчиков в микроконтроллере, исключающее поражение током обслуживающего персонала;
- возможность работы с различными датчиками тока: с датчиками типа Т03(Т-7) и датчиками с унифицированным токовым выходом 5А (без модификации аппаратного и программного обеспечения);
- настройка станции не требует дополнительного оборудования и доступна для обслуживания низкоквалифицированным персоналом;
- невысокая стоимость СУиЗ;
сертифицирована для применения в странах Таможенного Союза.
