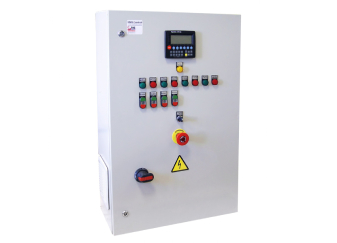

Станция управления и защиты HMS Control ST - автоматика для нескольких поверхностных насосов (Д, К, ЦНС и аналоги) и их двигателей, c расширенными функциями

НАЗНАЧЕНИЕ

Станция (шкаф) управления и защиты HMS Control ST - автоматика для нескольких поверхностных насосов (Д, К, ЦНС и аналоги) и их двигателей, c расширенными функциями
Станции HMS Control ST предназначены для управления одним или несколькими центробежными насосными агрегатами типа Д, К, ЦНС или их аналогами, как отечественного, так и импортного производства, работающими в системах водоснабжения, повышения давления, на насосных станциях второго или третьего подъема.

Станция обеспечивает работу насосной установки в следующих режимах:

- ручной (местный);
- автоматический по сигналу датчика обратной связи;
- автоматический с заданной постоянной производительностью;
- по дистанционному сигналу.
Станция управления с каскадно-частотным управлением может эксплуатироваться при температуре от 0 до 40°С.
Степень защиты от воды и пыли IP54 по ГОСТ 14254-80. Вид климатического исполнения У3 по ГОСТ 15150-69.

Область применения:

- для обеспечения управления, контроля и защиты центробежных насосов(Д, К, ЦНС и т. п.) которые применяются в структурах занимающихся водоснабжением/водоотведением - водоканалы, ЖКХ .
- для обеспечения контроля и управления центробежными насосами (Д, К, ЦНС и т. п.) работающими в системах водоснабжения /водоотведения промышленных предприятий.
- в сельском хозяйстве для контроля и защиты центробежных насосов(Д, К, и т. п.) задействованных в системах полива.
- системах повышения давления жилых и промышленных объектов
- на объектах теплоэнергетики для обеспечения управления, контроля и защиты центробежных насосов (Д, К, ЦНС и т. д.) задействованных в системе обеспечения технической водой.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

HMS Control ST-25-2-КЧП-АВР-УХЛ4 , где :
HMS Control ST - наименование станции
25 - Допустимый номинальный ток насоса, А
2 - Количество насосов

КЧП - Тип регулирования и способ пуска нерегулируемых насосов:
К – каскадное регулирование;
КП – каскадное регулирование с плавным пуском нерегулируемых насосов;
КЧ – каскадно-частотное регулирование;
КЧП – каскадно-частотное регулирование с плавным пуском нерегулируемых насосов
АВР - дополнительные функции и опции, при наличии:
АВР – двойной ввод питания с автоматическим переключением на резервный ввод;
Т – подключение термоконтактов двигателя;
М – защита от импульсных перенапряжений;
B – вольтметр на вводе шкафа;
A – амперметр на каждый насос;
C – возможность подключения к сети по протоколу Modbus;
1Э, 2Э – управление электроприводом задвижки, цифра указывает количество задвижек или клапанов;
П – пользовательская настройка цифрового входа или выхода
УХЛ4 – климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование станции	Количество ЭД	Тип управления	Номинальный ток станции, А	Номинальная мощность нагрузки, кВт
HMS Control ST – 6 – Х – К	1-4	Каскадное	6	2.2
HMS Control ST – 9 – Х – К	1-4	Каскадное	9	4
HMS Control ST – 12 – Х – К	1-4	Каскадное	12	5.5
HMS Control ST – 18 – Х – К	1-4	Каскадное	18	7.5
HMS Control ST – 25 – Х – К	1-4	Каскадное	25	11
HMS Control ST – 32 – Х – К	1-4	Каскадное	32	15
HMS Control ST – 40 – Х – К	1-4	Каскадное	40	22
HMS Control ST – 50– Х – К	1-4	Каскадное	50	30
HMS Control ST – 65 – Х – К	1-4	Каскадное	65	37
HMS Control ST – 80 – Х – К	1-4	Каскадное	80	45
HMS Control ST – 95 – Х – К	1-4	Каскадное	95	55
HMS Control ST – 120 – Х – К	1-4	Каскадное	120	75
HMS Control ST – 160 – Х – К	1-4	Каскадное	160	90
HMS Control ST – 15 – Х – КП	1-4	Каскадное с плавным пуском	15	7.5
HMS Control ST – 30 – Х – КП	1-4	Каскадное с плавным пуском	30	15
HMS Control ST – 42 – Х – КП	1-4	Каскадное с плавным пуском	42	22
HMS Control ST – 57– Х – КП	1-4	Каскадное с плавным пуском	57	30
HMS Control ST – 69 – Х – КП	1-4	Каскадное с плавным пуском	69	37
HMS Control ST – 81 – Х – КП	1-4	Каскадное с плавным пуском	81	45
HMS Control ST – 100 – Х – КП	1-4	Каскадное с плавным пуском	95	55
HMS Control ST – 131 – Х – КП	1-4	Каскадное с плавным пуском	131	75
HMS Control ST – 160 – Х – КП	1-4	Каскадное с плавным пуском	160	90
HMS Control ST – 2 – Х – КЧ	1-4	Каскадно-частотное	2.2	0.75
HMS Control ST – 3,5 – Х – КЧ	1-4	Каскадно-частотное	3.7	1.5
HMS Control ST – 5 – Х – КЧ	1-4	Каскадно-частотное	5.1	2.2
HMS Control ST – 7 – Х – КЧ	1-4	Каскадно-частотное	7.2	3
HMS Control ST – 9 – Х – КЧ	1-4	Каскадно-частотное	9.1	4
HMS Control ST – 12 – Х – КЧ	1-4	Каскадно-частотное	12	5.5
HMS Control ST – 16 – Х – КЧ	1-4	Каскадно-частотное	16	7.5
HMS Control ST – 22 – Х – КЧ	1-4	Каскадно-частотное	22.5	11
HMS Control ST – 30 – Х – КЧ	1-4	Каскадно-частотное	30.5	15
HMS Control ST – 37 – Х – КЧ	1-4	Каскадно-частотное	37	18.5
HMS Control ST – 43 – Х – КЧ	1-4	Каскадно-частотное	43.5	22
HMS Control ST – 58– Х – КЧ	1-4	Каскадно-частотное	58.5	30
HMS Control ST – 79 – Х – КЧ	1-4	Каскадно-частотное	79	37
HMS Control ST – 94 – Х – КЧ	1-4	Каскадно-частотное	94	45
HMS Control ST – 116 – Х – КЧ	1-4	Каскадно-частотное	116	55
HMS Control ST – 160 – Х – КЧ	1-4	Каскадно-частотное	160	75
HMS Control ST – 16 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	16	7.5
HMS Control ST – 22 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	22.5	11
HMS Control ST – 30 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	30.5	15
HMS Control ST – 37 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	37	18.5
HMS Control ST – 43 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	43.5	22
HMS Control ST – 58– Х – КЧП	1-4	Каскадно-частотное с плавным пуском	58.5	30
HMS Control ST – 79 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	79	37
HMS Control ST – 94 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	94	45
HMS Control ST – 116 – Х – КПЧ	1-4	Каскадно-частотное с плавным пуском	116	55
HMS Control ST – 160 – Х – КЧП	1-4	Каскадно-частотное с плавным пуском	160	75

Конструкция

В состав станции управления и защиты HMS Control ST входят:
- Частотный преобразователь (зависит от типа шкафа);
- Программируемый логический контроллер Segnetics;
- Система индикации и сигнализации;
- Магнитные пускатели с тепловыми реле;
- Органы управления и автоматы защиты;
- Устройство плавного пуска (при мощности двигателя более 15 кВт);
- Многофункциональное трехфазное реле контроля (опционально);
- GSM-модем (опционально);
- Модуль связи «Ethernet» (опционально);
- Устройство ограничения импульсных перенапряжений (опционально).
- Устройство контроля питающей сети (опционально).
- Модуль связи «Profibus» (опционально);
- Модуль связи «Modbus» (опционально);
- Вольтметр на вводе шкафа (опционально);
- Амперметр на каждый насос (опционально).

Особенности и преимущества:

- Согласованная работа насосов на сеть.
- Режим работы «Ручной» и «Автоматический».
- Гибкая настройка режимов работы и параметров защит для точного поддержания значения технологических параметров.
- Легкость настройки и адаптация к существующей системе управления заказчика.
- Возможность защиты насосов от «сухого» хода.
- Возможность вывода сигналов «Авария» каждого насоса и настраиваемый выход на удаленный диспетчерский пульт или АСУ ТП.
- Исполнения станций с устройством плавного пуска, частотного преобразователя и их комбинаций позволяют значительно снизить пусковые токи и не допустить значительных просадок напряжения в питающей линии.
- Исполнения станции с контролем температуры двигателя насосного агрегата с возможностью подключения широкого ряда термодатчиков.
- Световая сигнализация режимов работы.
- Учет времени работы, количества запусков электродвигателей насосов, их чередование при включении и взаимное резервирование.
- Дополнительные режимы работы (таймеры задержки пуска, останова, аварийного отключения и пр.).
- Автоматическое переключение на резервный ввод питания (опционально).
- Автоматическое управление электроприводами задвижек (опционально).
- Возможность конфигурирования шкафа под требования заказчика (опционально).
- Надежная силовая и коммутационная аппаратура ведущих европейских производителей.
- Широкий модельный ряд.
- Сертифицирована для применения в странах Таможенного Союза.

Осуществляется поставка запасных частей для всей продукции АО «ГМС «Ливгидромаш».
