Станция управления и защиты HMS Control L2- автоматика для погружного насоса ЭЦВ и его электродвигателя

НАЗНАЧЕНИЕ

Станции HMS Control L2 предназначены защиты и управления любыми трехфазными асинхронными электродвигателями с короткозамкнутым ротором как отечественного, так и импортного производства по командам оператора или сигналам от датчиков.

Область применения

- управление, контроль и защита погружных и центробежных насосов на водоканалах и объектах ЖКХ, в системах водоснабжения и водоотведения промышленных предприятий, полива сельхозугодий, обеспечения технической водой на объектах тепловой энергетики
-установки повышения давления в системах водоснабжения жилых и промышленных объектов
- автоматическое поддержание уровня жидкости/дренаж/налив ёмкостей и резервуаров
- управление, контроль и защита трёхфазных асинхронных электродвигателей в узлах и механизмах на производственных объектах

Условия эксплуатации

Станция предназначена для эксплуатации в закрытых помещениях без искусственно регулируемых климатических условий:
- температура окружающего воздуха от минус 45°С до плюс 40°С;
- относительная влажность воздуха до 98% при температуре плюс 25°С;
- высота над уровнем моря до 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

СУиЗ HMS Control L2 – 25, где:
СУиЗ HMS Control L2 – наименование станции управления и защиты
25 - максимальный ток, не более 25 Ампер

Технические характеристики

Конструкция

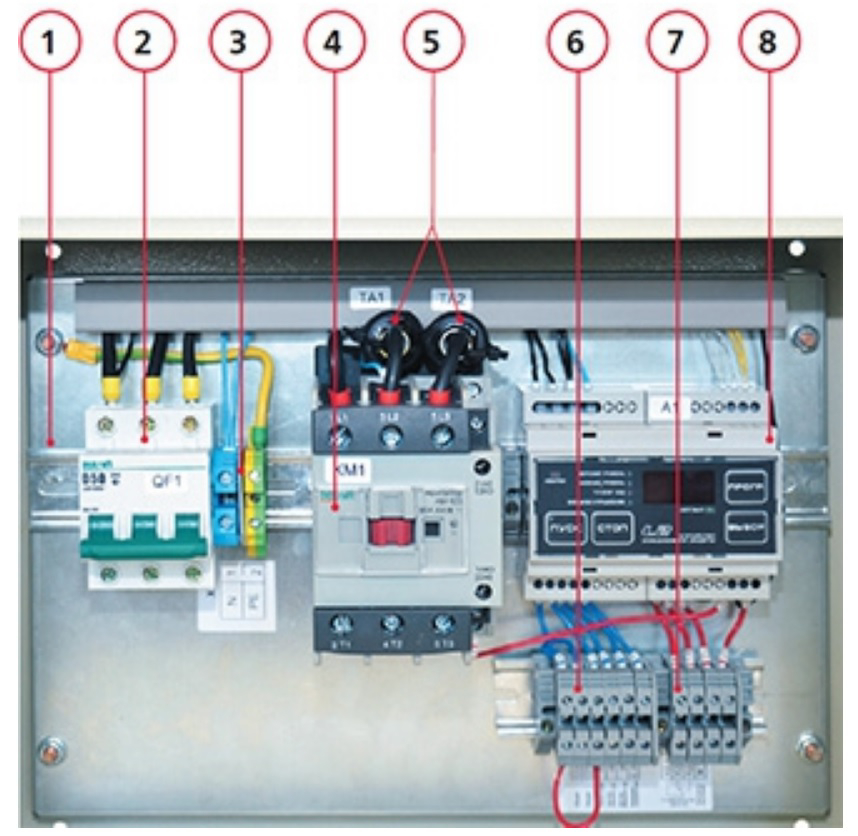

Станция управления и защиты состоит из щита со съемной монтажной панелью (1), внутри которого установлены автоматический выключатель (2), электромагнитный контактор (4), три клеммных блока: силовые (3, 7) и сигнальный (6), датчики тока (5) - токовые трансформаторы и микроконтроллерное устройство управления и защиты «L2» (8). На дверце щита предусмотрено прозрачное окно для контроля состояния станции.
На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.
Принцип работы станции основан на обработке сигналов, поступающих от внешних источников на МК, и управлении электромагнитным контактором, включающим/отключающим электродвигатель. Возможен ручной режим работы, при котором запуск/останов двигателя осуществляется нажатием кнопок “ПУСК”/”СТОП”, или один из автоматических режимов, при котором запуск/останов электродвигателя осуществляется по сигналам от датчиков уровня или давления.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие СУиЗ требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа, технического обслуживания и эксплуатации.
Гарантийный срок хранения СУиЗ - 12 месяцев со дня изготовления.
Гарантийный срок эксплуатации - 36 месяцев с момента ввода СУиЗ в эксплуатацию, но не более 42 месяцев со дня отгрузки предприятием-изготовителем.

Завод-изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением правил эксплуатации, транспортировки и хранения;
- самостоятельного ремонта или изменения внутреннего устройства;
- изменения, стирания, удаления или неразборчивости серийного номера изделия или штампа на бирке;
- наличия дефектов, вызванных стихийными бедствиями, пожаром и т.д.;
- применение изделия не по прямому назначению.

Претензии принимаются только при наличии оформленного акта-рекламации (или заявления) с указанием проявлений неисправности.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Изделие, передаваемое для гарантийного ремонта должно быть очищено от загрязнений и полностью укомплектовано.
За неправильность выбора исполнения СУиЗ предприятие-изготовитель ответственности не несет.

Осуществляется поставка запасных частей для всей продукции АО «Ливнынасос».
