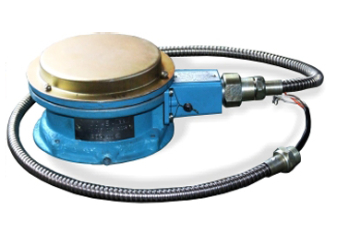

Устройство съема сигнала типа УСС предназначено для преобразования величины угла поворота вала в электрические импульсы с последующей передачей их по линии связи. Может устанавливаться на счетчики типа ППО и ППВ. Работает совместно с контроллером типа КУП с электронным цифровым отсчетным указателем разового и суммарного учета. Длина линии связи до 1000м.
В корпусе устройства находится диск с прорезями, механически соединяемый с валом счетчика и оптопара. При вращении диска оптопара считывает прорези и преобразует эту информацию в электрический импульсный сигнал. Устройство имеет два канала, формирующие сигнал со смещением фаз, что позволяет определять направление вращения вала - прямое или обратное.
УСС соответствуют требованиям стандартов взрывозащиты и пригодны для использования в системах автоматизации технологических процессов непосредственно во взрывоопасных зонах. Климатическое исполнение У, категории размещения 2 по ГОСТ 15150-69 и могут применяться при температуре окружающего воздуха от -40°С до +50°С с верхним значением относительной влажности до 95±3%.
Устройство съема сигнала УСС имеет маркировку взрывозащиты 2ExmllT6 X и устанавливается во взрывоопасных зонах класса 1 и 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995).
Серийные исполнения: УСС-Б-25 (345.00.00.00); УСС-Б-70 (345.00.00.00-03); УСС-Б-50 (345.00.00.00-04) — все прочие исполнения изготавливаются по индивидуальному заказу.
УСС-Б-25, где:
УСС-Б - обозначение типа, устройство съема сигнала
25 - количество импульсов на один оборот вала
| Модификация УСС | Применяемость в составе изделий | Цена одного импульса, л/имп. | Кол-во импульсов на один оборот вала, имп./об | Масса, кг | Рабочий диапазон, имп./с. | Макс. час-тота вращ. вала, об/мин. |
|---|---|---|---|---|---|---|
| УСС-Б-25 | ППВ-100-1,6 ППВ-100-6,4 ППВ-150-1,6 ППВ-150-6,4 | 1,0 | 25 | 2 | 0…1000 | 500 |
| УСС-Б-70 | ППО-25-1,6 (все исполнения), колонки КГН, УИЖГ-20 | 0,01 | 70 | |||
| УСС-Б-50 | Колонки топливораздаточные | 0,01 | 50 | |||
| УСС-Б-25 | ППО-40-0,6 | 0,1 | 25 |

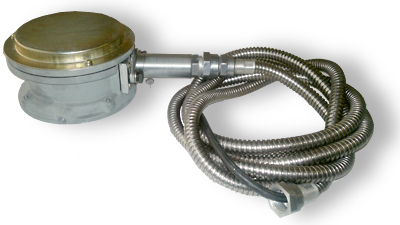

ДИ-О-5 в корпусе УСС предназначен для установки на счетчики жидкости СЖ-ППО и СЖ-ППВ и необходим для передачи данных о количестве жидкости, как на компьютер через интерфейс RS 485, так и на другие вторичные приборы. Имеются несколько исполнений, которые отличаются длинной кабеля датчика индукционного оборотов ДИ-О-5.
Датчик установлен в корпусе устройства съема сигнала (УСС) , что позволяет ДИ-О-5 в корпусе УСС быть взаимозаменяемым с УСС-Б-25 и УСС-Б-70 в составе счетчиков СЖ-ППО и СЖ-ППВ. Так же возможна комплектация счетчика с ДИ-О-5 в корпусе УСС и со счетным устройством СУ одновременно. В данном случае основными считать показаниями передаваемые с ДИ-О-5.
Настройка ДИ-О-5 в корпусе УСС производится с помощью осциллографа на заводе изготовителе. Затем корпус пломбируется.
При установке нового ДИ-О-5 в корпусе УСС вместо УСС-Б-25 и УСС-Б-70, необходимо произвести повторную поверку счетчика жидкости.
ДИ-О-5-2500-Ст-Exd ТУ4389-177-05806720-2009, где:
ДИ- датчик индукционный,
О- оборотов,
5- модификация,
2500 – длина кабеля подключения в мм,
Cт- корпус из нержавеющей стали,
Exd –маркировка взрывозащиты,
ТУ4389-177-05806720-2009 – технические условия.

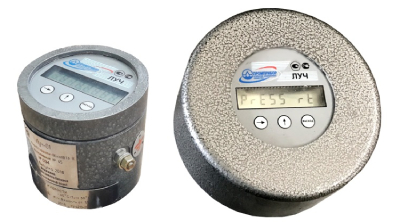

Датчики "ЛУЧ" входят в состав расходомеров-счетчиков, предназначеных для измерения объема нефти и нефтепродуктов на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.
Область применения – нефтехимическая промышленность и другие объекты где по условиям эксплуатации возможно их применение. Датчики «ЛУЧ» предназначены для преобразования частоты вращения рабочих органов счётчика (турбинка, винты, овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» и «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» и «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» и «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки. «ЛУЧ-01» и «ЛУЧ-02» используются на ППТ, «ЛУЧ-03» и «ЛУЧ-04» используются на ППВ и ППО.
Принцип работы датчика заключается в преобразовании частоты вращения турбинки в электрические импульсы, усилении их и формировании в прямоугольную форму.
Преимущества счетчика с электронным вторичным прибором «Луч»
1 Счетчики жидкости с электронным счетным устройством «Луч» зарекомендовали себя как более точные и надежные приборы учета.
2 Автономное питание. Подходит для эксплуатации на объектах, где отсутствует возможность подачи напряжения питания или высокая вероятность его отключения.
3 Высокие метрологические характеристики. За счет линеаризации тарировочного коэффициента в зависимости от расхода.
4 Возможность самостоятельной юстировки. Без привлечения специалистов.
5 Антивандальное исполнение. На всех счетчиках может быть применен пароль, без которого доступ к функциям невозможен.
6 Источник питания. Используется литиевая аккумуляторная батарея, срок эксплуатации которой составляет не менее 5 лет.
7 Температурный режим. Эксплуатация счетчика при температуре окружающей среды от минус 40 до плюс 50 гр. С.
Параметры внешнего питания:
- напряжение от 5 до12 В;
- ток – не более 40 мА
Питание - от встроенной литиевой батарейки напряжением (3,6±0,6) В, ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА., в режиме основного меню ( все операции измерения продолжают выполняться).
Параметры выходных сигналов:
-Частотный О.К.: (для «ЛУЧ-02»)
- амплитуда выходного сигнала от 5 до12В;
- частота выходного сигнала от 10 до 2500 Гц.
Искробезопасные параметры:
Ui=14,5 V., Ii=235 мА, Ci= 50мкФ, Li= 10 мГн - для внешних подключений (ЛУЧ -02; ЛУЧ -04).
Ui=3,7V. , Ii=35,6 мА , Ci= 50мкФ,Li= 10 мГн - при использовании элемента питания.
Габаритные размеры(ВхШхГ), не более – 123 х 95 х 95 мм
Среднее время восстановления работоспособного состояния 8ч.
Средняя наработка на отказ, не менее 25000ч.
Средний срок службы, не менее 6 лет
Средний срок службы при работе от встроенного источника питания - до 5 лет (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится!)
Температура окружающего воздуха от минус 40ºС до 50°С.

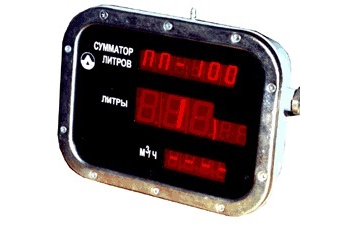

Контроллеры КУП-30, КУП-31 предназначены для работы в составе счетчиков ППТ, ППО или ППВ и служат индикатором разового, суммарного и мгновенного расхода жидкости проходящей через счетчик.
Uпит=220В (КУП-30), Uпит= 9-27В (КУП-31), габаритные размеры - 305х213х85.
Контроллеры предназначены для эксплуатации при температуре окружающего воздуха от минус 400С до плюс 500С с верхним значением относительной влажности 98% при плюс 350С.
Контроллеры имеют маркировку взрывозащиты 2ExeIIТ3Х.
По защищенности от воздействия окружающей среды контроллеры исполнения IP-67 по ГОСТ 14254-96 и климатического исполнения У категории 2 по ГОСТ15150-69.
