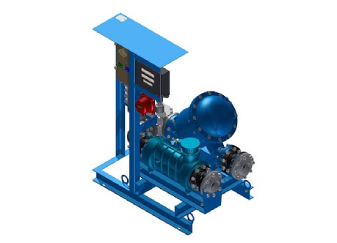

Счетно-дозирующий комплекс предназначен для отпуска заданной дозы (или «до полного бака») при перекачке нефтепродуктов в автоцистерны или другие емкости. Для коммерческого (оперативного, технологического) учета отпускаемого (перекачиваемого) нефтепродукта предназначен счетчик жидкости, входящий в состав комплекса.
Комплекс обеспечивает автоматическое прекращение налива при достижении заданной дозы или предельного уровня продукта в цистерне.
Комплекс может быть использован в нефтяной, нефтехимической отраслях промышленности на объектах, связанных с наливом, сливом, перекачкой и учетом нефтепродуктов.
Полевая часть комплекса (пост налива и электронасос) предназначена для эксплуатации во взрывоопасной зоне класса В-1г, согласно классификации «Правила устройства электроустановок». Климатическое исполнение У2 по ГОСТ 15150. Оборудование управления комплекса устанавливается в безопасной зоне отапливаемого помещения (операторная), с температурой воздуха выше +10 °C.
Примечание: при заказе СДК с частотным преобразователем, шкаф управления комплекса только на один пост налива.
Пример 1: СДК-01 с одним подключенным к шкафу управления постом налива, одним пультом «Топаз-103М НБ», силовым шкафом, насосом АСВН для дизельного топлива с относительной погрешностью измерений 0,25%:
СДК-01М-1П-АСВН (ДТ, 0,25%)
Пример 2: Два СДК-01 с подключенными к шкафу управления двумя постами налива, одним пультом «Топаз-103М НБ», двумя силовыми шкафами и двумя насосами КМН для бензина с относительной погрешностью измерений 0,25%:
СДК-01М-2П-КМН (бензин, 0,25%)
СДК-01М-1П-АСВН (ДТ, 0,25%), где:
СДК - счетно-дозирующий комплекс
01 – базовое исполнение
02 – с частотным преобразователем
М – модернизированный
К – управление от компьютера
Применяемый тип счетчика:
Без обозначения – ППВ-100
Э – ЭМИС-ДИО 230
Подключение к шкафу управления:
Без обозначения – без шкафа
1П – 1 пост налива, 1 силовой шкаф
2П - 2 поста налива, 2 силовых шкафа
Применяемый насос:
Без обозначения – без электронасоса
КМН 100-80-160
КМС 100-80-160Е
КМ 100-80-170Е
КМН 80-65-165
АСВН-80
Ш-80
ХНГ
Перекачиваемый продукт:
ДТ – дизельное топливо
0,25% - погрешность измерений (класс точности)
Наименование параметра | Значение |
---|---|
Условный диаметр подающего/напорного трубопроводов, мм | 100 (100) |
Рабочее давление, МПа, не более | 1,0 |
Максимальная производительность, м3/час | 100* |
Вязкость продукта, мм2/с (сСт): | |
- бензин | 0,55 ÷ 1,1 |
- дизельное топливо | от 1,1 до 6,0 |
- масло | от 6,0 до 60,0 |
Минимальный объем жидкости при измерении, л | 500 |
Относительная погрешность измерений счетчика расхода жидкости, %, не более | ± 0,25 |
Дискретность измерений, л | 1,0 |
Максимальная величина задаваемой дозы, л | 99 000 |
Верхний предел суммарного учета счетчика, л | 99 999 999 |
Напряжение питающей сети, В | 380АС ± 10% |
Мощность электронасоса номинальная, кВт | 11 |
Назначенный срок службы, лет, не менее | 10 |
Назначенная наработка на отказ, циклов, не менее | 2500 |
Габаритные размеры поста налива, мм | 1090×780×9055 |
Масса поста налива, кг | 368 |
Масса комплекса, кг | 480 |
* реальная производительность определяется мощностью электронасоса, высотой подпора жидкости, условным диаметром, длиной и конфигурацией (подводящего трубопровода (от емкости до электронасоса)), количеством или типом запорной арматуры и другими факторами, влияющими на гидродинамическое сопротивление.

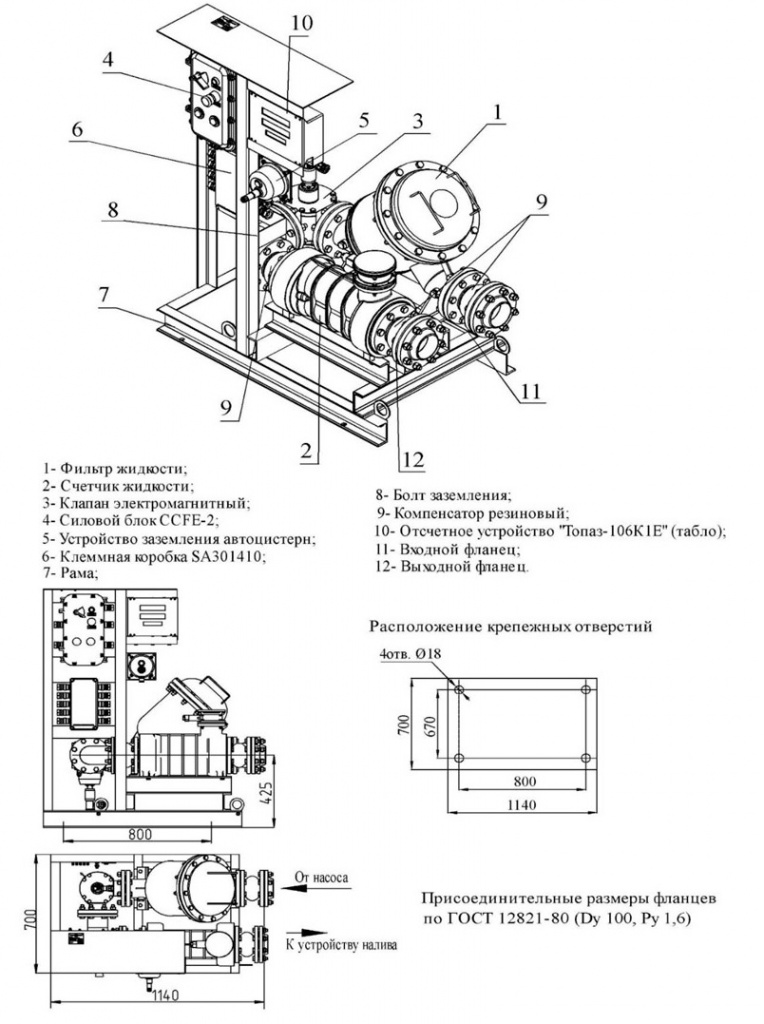

Пост налива СДК-01МК
