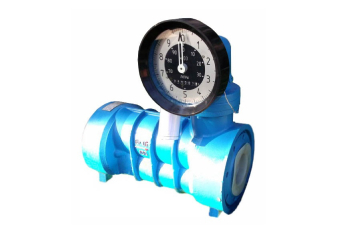

Счетчики жидкости винтовые ППВ

НАЗНАЧЕНИЕ

Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0,55 до 300 сСт с температурой от минус 40 до плюс 50 градусов Цельсия, давлением до 1,6 и 6,4 МПа.
Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.
Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по импульсному или цифровому (RS-485) выходам, позволяет работать с персональным компьютером без подключения вторичных приборов. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Счетчики жидкости ППВ комплектуются:

1. Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (винты) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.
2. Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.
ВНИМАНИЕ! В месте установки устройства «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.

Проточная часть счётчиков изготовлена из материалов:

корпус - алюминий АК9М2 ГОСТ 1583-93
винты - алюминий АК9М2 ГОСТ 1583-93
уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98
подшипники 6-205Ю ГОСТ 8338-75
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на винтах, а также содержать волокнистые включения.
Счетчики жидкости винтовые имеют следующие конкурентные преимущества:
- улучшенные метрологические характеристики (класс точности 0,15);
- использование счетчик на вязких средах (до 300 сСт).

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ППВ-100-1,6 СУ 0,25 1,1-6,0 сСт, где:
ППВ - обозначение типа счетчика (преобразователь первичный винтовой), винтовой
100 - диаметр условного прохода, мм
1,6 - максимальное рабочее давление, МПа
СУ - модификация отсчетного устройства
0,25 - пределы относительной погрешности (класс точности)
1,1-6,0 сСт - вязкость измеряемой жидкости (диз.топливо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип счетчика Цена деления отсчетного устройства, л Условный проход, ДУ, мм Рабочее давление, МПа Температура изм. жидк., °С Класс точности Масса, кг
ППВ-100/1,6 1 100 1,6 от -40 до +50 0,15*; 0,25; 0,5 45
ППВ-100/6,4 1 100 6,4 от -40 до +50 0,15*; 0,25; 0,5 135
ППВ-150/1,6 1 150 1,6 от -40 до +50 0,15*; 0,25; 0,5 270
ППВ-150/6,4 1 150 6,4 от -40 до +50 0,15*; 0,25; 0,5 270

* - на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика

Тип счетчика Класс точности Диапазон вязкости измеряемой жидкости, мм2/с
0,55-1,1 | 1,1-6,0 6,0-60 60-300
Расход, м3/ч
min ном max min ном max min ном max
ППВ-100/1,6 0,25; 0,5 18 120 180 10 80 100 4 60 80
15 120 180 5 80 100 3 60 80
ППВ-100/6,4 18 120 180 10 80 100 4 60 80
ППВ-150/1,6 30 250 420 20 250 350 15 200 300
ППВ-150/6,4

Межповерочный интервал не реже 1 раза в 2 года.
Гарантийный срок 12 месяцев.

Варианты комплектаций

Варианты комплектаций счетчиков ППВ-100-1,6 Класс точности, %
СЖ-ППВ-100/1,6-СУ (винтовые, с механическим счетным устройством, Ду-100мм, рабочее давление до 1,6МПа; расход 18-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/1,6-ЛУЧ-03 (винтовые, вторичный прибор с независимым питанием, Ду-100мм, рабочее давление до 1,6МПа;суммарный расход на Луче в — литрах, мгновенный-л/сек ; м3ч., разовый объем - литры) 0,25; 0,5
СЖ-ППВ-100/1,6-ДИ-О-5 (винтовые, с интерфейсным RS-485 и импульсным выходом, Ду-100мм, раб.давл. до 1,6МПа; расход 18-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/1,6-СУ- ДИ-О-5 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, Ду-100мм, рабочее давление до 1,6МПа; расход 18-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/1,6-ДИ-О-5-КУП-30 (винтовые, с устройством съема сигналов, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-100мм, рабочее давление до 1,6МПа; расход 18-180 м3/ч, питание 220В, без колена, СУ) 0,25; 0,5
СЖ-ППВ-100/1,6-СУ-ДИ-О-5-КУП-30 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-100мм, с механическим счетным устройством, с контроллером, раб. давл. до 1,6МПа; расход 18-180 м3/ч, питание 220В, с коленом) 0,25; 0,5
Варианты комплектаций счетчиков ППВ-100-6,4 Класс точности, %
СЖ-ППВ-100/6,4-СУ (винтовые, с механическим счетным устройством, Ду-100мм, раб. давл. до 6,4МПа; расход 18-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/6,4-ЛУЧ-03 (винтовые, вторичный прибор с независимым питанием, Ду-100мм, рабочее давление до 6,4МПа; расход 15-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/6,4-ДИ-О-5 (винтовые, с интерфейсным RS-485 и импульсным выходом, Ду-100мм, раб. давл. до 6,4МПа; расход 18-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/6,4-СУ-ДИ-О-5 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, Ду-100мм, раб. давл. до 6,4МПа; расход 18-180 м3/ч) 0,25; 0,5
СЖ-ППВ-100/6,4-ДИ-О-5-КУП-30 (винтовые, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-100мм, раб. давл. до 6,4МПа; расход 18-180 м3/ч, питание 220В, без колена, СУ) 0,25; 0,5
СЖ-ППВ-100/6,4-СУ-ДИ-О-5-КУП-30 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-100мм, с механическим счетным устройством, с контроллером, Ду-100мм, раб.давл. до 6,4МПа; расход 18-180 м3/ч, питание 220В, с коленом) 0,25; 0,5
Варианты комплектаций счетчиков ППВ-150-1,6 Класс точности, %
СЖ-ППВ-150/1,6-СУ (винтовые, с механическим счетным устройством, Ду-150мм, раб. давл. до 1,6МПа; расход 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/1,6-ЛУЧ-03 (винтовые, вторичный прибор с независимым питанием, Ду-150мм, раб. давл. до 1,6МПа; расход 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/1,6-ДИ-О-5 (винтовые, с интерфейсным RS-485 и импульсным выходом, Ду-150мм, раб. давл. до 1,6МПа; расход 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/1,6-СУ-ДИ-О-5 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, Ду-150мм, раб. давл. до 1,6МПа; расход 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/1,6-ДИ-О-5-КУП-30 (винтовые, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-150мм, раб.давл. до 1,6МПа; расход 30-420 м3/ч, питание 220В, без колена, СУ) 0,25; 0,5
СЖ-ППВ-150/1,6-СУ-ДИ-О-5-КУП-30 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-150мм, раб.давл. до 1,6МПа; расход 30-420 м3/ч, питание 220В, с коленом) 0,25; 0,5
Варианты комплектаций счетчиков ППВ-150-6,4 Класс точности, %
СЖ-ППВ-150/6,4-СУ (винтовые, с механическим счетным устройством, Ду-150мм, раб. давл. до 6,4МПа; расход от 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/6,4-ЛУЧ-03 (винтовые, вторичный прибор с независимым питанием, Ду-150мм, раб. давл. до 6,4МПа; расход 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/6,4-ДИ-О-5 (винтовые, с интерфейсным RS-485 и импульсным выходом, Ду-150мм, раб. давл. до 6,4МПа; расход от 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/6,4-СУ-ДИ-О-5 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, Ду-150мм, раб. давл. до 6,4МПа; расход от 30-420 м3/ч) 0,25; 0,5
СЖ-ППВ-150/6,4-ДИ-О-5-КУП-30 (винтовые, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-150мм, раб.давл. до 6,4МПа; расход от 30-420 м3/ч, питание 220В, без колена, СУ) 0,25; 0,5
СЖ-ППВ-150/6,4-СУ-ДИ-О-5-КУП-30 (винтовые, с механическим счетным устройством, с датчиком ДИ-О-5, с интерфейсным RS-485 и импульсным выходом, с контроллером, Ду-150мм, раб.давл. до 6,4МПа; расход от 30-420 м3/ч, питание 220В, с коленом) 0,25; 0,5

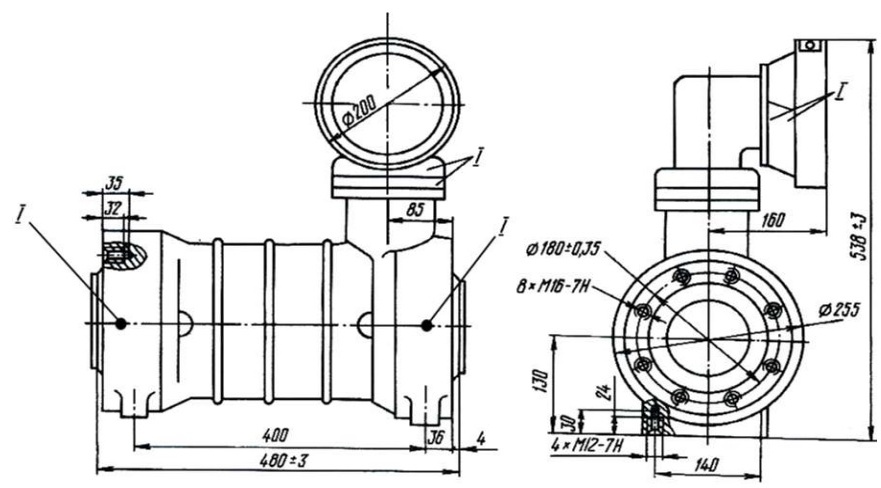

Габаритные и присоединительные размеры

Счётчик жидкости СЖ-ППВ-100-1,6 СУ

Рисунок 4.38.jpg

Примечание - I -места пломбировки
