Комплексы измерительные УНМ-40

НАЗНАЧЕНИЕ

Узлы коммерческого учета нефтепродуктов являются законченным решением для измерения объёма (массы) нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования.
Комплексы измерительные УНМ предназначены для измерения объёма и вычисления массы перекачиваемых по трубопроводу нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм2/с, при внутрихозяйственных и коммерческих учётных операциях.
Узлы учета нефтепродуктов устанавливаются в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе (в зависимости от исполнения) на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах, где по условиям эксплуатации возможно их применение.

Принцип работы комплекса при проведении учётных операций:

- в единицах объёма основан на измерении объёма перекачиваемого нефтепродукта первичным преобразователем турбинным (винтовым). Информация об объёме жидкости, прокаченном через комплекс, отображается на индикаторах контроллера КУП, а также на мониторе компьютера установленного в операторной и соединённого с контроллером КУП по проводной линии связи через пульт дистанционного управления «Весна-ТЭЦ».
- в единицах массы - на косвенном методе динамических измерений. Масса нефтепродукта вычисляется путём программного приведения значения плотности, измеренной плотномером, установленным на байпасной линии и объёма, измеренного первичным преобразователем к стандартной температуре. Показания по массе выводятся на монитор компьютера установленного в операторной.
Комплексы, предназначенные для измерения нефтепродуктов вязкостью от 0,55 до 6,0 мм2/с, оборудованы фильтром-газоотделителем ФГУ для отделения паровоздушной смеси и фильтрации нефтепродукта.
Комплексы, предназначенные для измерения нефтепродуктов вязкостью от 6,0 до 300 мм2/с, оборудованы фильтром жидкости ФЖУ для фильтрации нефтепродукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

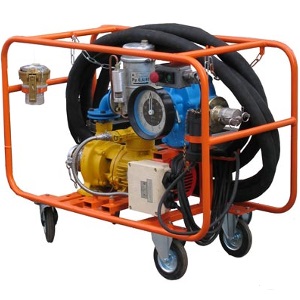

Комплекс измерительный УНМ-40С 1402-44

Рисунок 4.43.jpg

Основные компоненты комплекса:
- электронасос КМ 65-40-140 Е
- фильтр ФЖУ-40-0,6
- счетчик жидкости СЖ-ППО-40-0,6-СУ
- пост управления кнопочный типа ПВК-25ХЛ1
- быстроразъемные соединения с поворотной муфтой
- взрывозащищенная вилка кабельная ВВК16-4В1 (380-415В, АС)
- розетка кабельная переносная (ВРК) РК16-4В1
- адаптер Ду80мм — БРС-ОТ-ПМ-А80 РСТ1002 (2шт)
- комплект рукавов топливных с быстроразъемными соединениями.

Тип учета Объем
Условный проход, мм 40
Производительность, м3/ч 20
Напор, создаваемый насосом, м 18
Вязкость учитываемой жидкости, сСт 1,1-6
Тонкость фильтрации фильтров, мкм 100
Тип насосного агрегата Центробежный консольный
Тип счетчика С овальными шестернями
Мощность электродвигателя насосного агрегата, кВт 2,2
Напряжение питания электродвигателя насоса, В 380
Масса, кг
Климатическое исполнение У

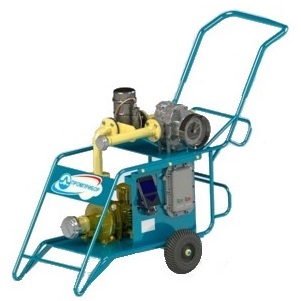

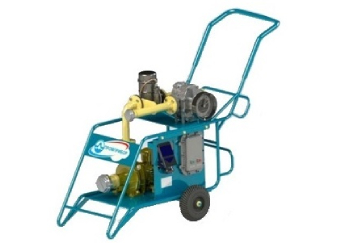

Комплекс измерительный УНМ-40С 1402-41

Рисунок 4.44.jpg


Основные компоненты комплекса:

- электронасос КМ 65-40-140 Е
- фильтр ФЖУ-40-0,6
- счетчик жидкости СЖ-ППО-40-0,6-СУ-03
- взрывозащищенный пускатель
- быстроразъемные соединения БРС
- комплект топливных рукавов с поворотной муфтой
- вилка взрывозащищенная (в комплекте с розеткой).

Тип учета Объем
Условный проход, мм 40
Производительность, м3/ч 20
Напор, создаваемый насосом, м 18
Вязкость учитываемой жидкости, сСт 1,1-6
Тонкость фильтрации фильтров, мкм 100
Тип насосного агрегата Центробежный консольный
Тип счетчика С овальными шестернями
Мощность электродвигателя насосного агрегата, кВт 2,2
Напряжение питания электродвигателя насоса, В 380
Масса, кг 200
Климатическое исполнение У
