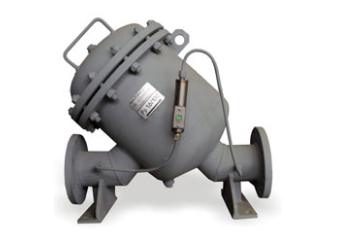

Фильтры жидкости ФЖУ

НАЗНАЧЕНИЕ

Фильтры жидкости типа ФЖУ 25-1,6, ФЖУ 40-1,6, ФЖУ 80-1,6, ФЖУ 80-6,4, ФЖУ 100-1,6, ФЖУ 100-6,4, ФЖУ 150-1,6, ФЖУ 150-6,4 предназначены для очистки от механических примесей неагрессивных нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм 2/с, температурой от минус 40 до плюс 50 С, давлением 1,6 Мпа и 6,4 Мпа.
Фильтры жидкости используются в стационарных установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.
Фильтры жидкости ФЖУ 25-1,6, ФЖУ 40-1,6 состоят из корпуса и фильтрующего элемента. Фильтрующий элемент представляет собой пластмассовые диски, чередующиеся с нержавеющими сетками. Пластмассовые диски имеют щелевые отверстия. Жидкость, попадая во входной патрубок фильтра и омывая фильтрующий элемент, очищается и через выходной патрубок попадает в трубопровод. Пробка служит для слива жидкости из фильтра.
Фильтры жидкости ФЖУ 80-1,6, ФЖУ 80-6,4, ФЖУ 100-1,6, ФЖУ 100-6,4, ФЖУ 150-1,6, ФЖУ 150-6,4 состоят из корпуса и фильтрующего элемента. Фильтрующий элемент представляет собой пластмассовые диски, чередующиеся нержавеющими сетками.
Жидкость, попадая во входной патрубок фильтра и омывая фильтрующий элемент, очищается и через выходной патрубок попадает в трубопровод. Пробки служат для слива жидкости.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ФЖУ 25-1,6, где:
ФЖУ - обозначение типа фильтра
25 - диаметр условного прохода, мм
1,6 - максимальное рабочее давление, МПа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров	ФЖУ 25-1,6	ФЖУ 40-0,6	ФЖУ 80-1,6	ФЖУ 80-6,4	ФЖУ 100-1,6	ФЖУ 100-6,4	ФЖУ 150-1,6	ФЖУ 150-6,4
Условный проход, мм	25	40	80	80	100	100	150	150
Рабочее давление, МПа	1,6		1,6	6,4	6,4	1,6	1,6	6,4
Температура окружающего воздуха, ⁰С	от минус 50 до плюс 50
Номинальная тонкость фильтрации, мкм	50, 100, 500*
Кинематическая вязкость фильтруемой жидкости, мм²/с	От 0,55 до 300
Направление потока жидкости	По стрелке на корпусе фильтра
Присоединение к трубопроводу	Фланцевое
*По заказу потребителя допускается изготовление фильтров с другой тонкостью фильтрации.

Тип фильтра	Номинальные расходы, м³/ч при вязкости жидкости в мм ²/с
Тип фильтра	от 0,55 до 6,0	от 6,0 до 60,0	от 60 до 150	от 150 до 300
ФЖУ 25-1,6	3,6	3	2	2
ФЖУ 40-0,6	17	12	11	11
ФЖУ 40-1,6	17	12	11	11
ФЖУ 80-1,6	100	70	70	50
ФЖУ 80-6,4	100	70	70	50
ФЖУ 100-1,6	120	80	80	60
ФЖУ 100-6,4	120	80	80	60
ФЖУ 150-1,6	280	250	200	200
ФЖУ 150-6,4	280	250	200	200

Габаритные и присоединительные размеры

Фильтры жидкости ФЖУ 25-1,6; ФЖУ 40-0,6,ФЖУ 40-1,6.

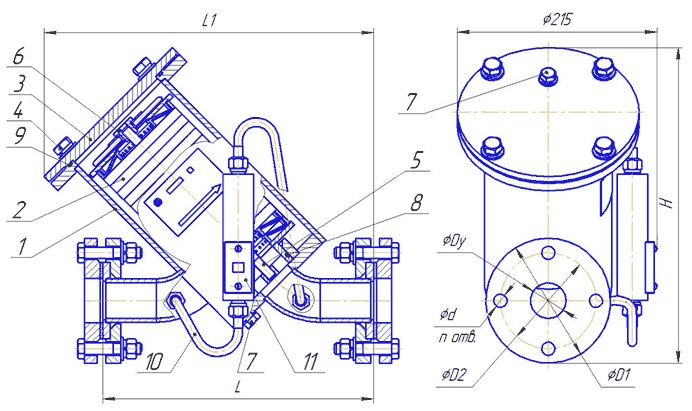

Рисунок 4.46.jpg

1-корпус, 2-фильтрующий элемент, 3-крышка, 4-болт, 5-шпилька, 6-гайка специальная, 7-пробка, 8-кольцо, 9-кольцо, 10- соединение, 11- индикатор перепада давления.

Тип фильтра	H, мм	L, мм	L1, мм	D1, мм	D2, мм	Dy, мм	d, мм	n
ФЖУ 25-1,6	285	255	310	115	85	25	14	4
ФЖУ 40-0,6	330	283	345	130	100	40	14	4
ФЖУ 40-1,6	340	283	350	145	110	40	18	4

Фильтры жидкости ФЖУ 80-1,6; ФЖУ 80-6,4; ФЖУ100-1,6; ФЖУ100-6,4; ФЖУ150-1,6; ФЖУ 150-6,4

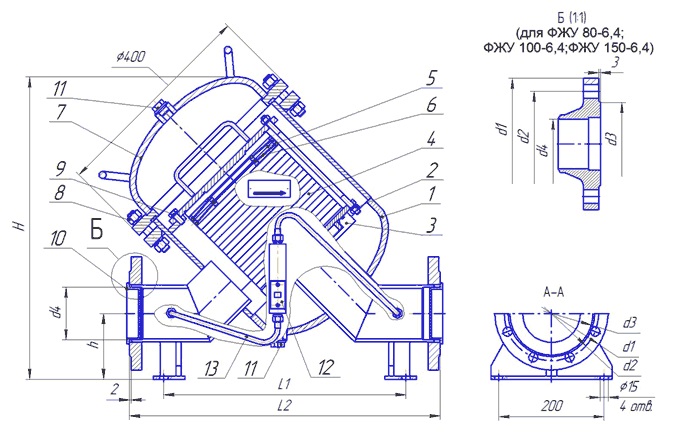

Рисунок 4.47.jpg

1 - корпус; 2, 8 - гайки; 3 - основание; 4 - фильтрующий элемент; 5 - сетка; 6 - диск; 7 - крышка; 9 - болт; 10 - заглушка; 11- пробка, 12-индикатор перепада давления, 13-соединение

Тип фильтра	H, мм	h, мм	d1, мм	d2, мм	d3, мм	d4, мм	L1, мм	L2, мм
ФЖУ 80-1,6	570	115±3	195	160	120	80	460±1,5	590±3
ФЖУ 80-6,4	605	115±3	210	170	133	80	490±1,5	790±3
ФЖУ100-1,6	580	125±3	215	180	158	100	460±1,5	590±3
ФЖУ100-6,4	665	175±3	250	200	158	100	490±1,5	740±3
ФЖУ150-1,6	790	215±3	280	240	212	150	490±1,5	615±3
ФЖУ150-6,4	790	220±3	340	280	212	150	520±1,5	810±3
