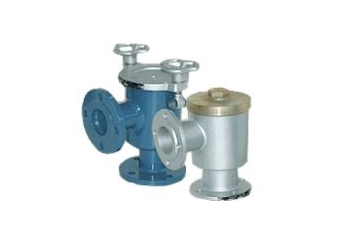

Фильтры угловые ФУ-50 и ФУ-50А предназначены для предварительной очистки от механических примесей нефтепродуктов. Фильтры в зависимости от материала выпускаются в двух исполнениях: со стальным корпусом ФУ-50 и с алюминиевым корпусом - ФУ-50А.
Фильтры устанавливаются на линиях приемных трубопроводов резервуаров и ТРК.
По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Фильтры угловые по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Во фланцах изделий выполняется «паз».
ФУ-50А У, где:
ФУ - обозначение типа фильтра, фильтр угловой
50 - условный проход
А - алюминиевый корпус, без обозначения – стальной корпус
У - климатическое исполнение.
Наименование параметров | ФУ–50 | ФУ–50А |
---|---|---|
Условный проход DN | 50 | |
Габаритные размеры, мм, не более | ||
длина L | 215 | 202 |
ширина B | 230 | 140 |
высота H | 280 | 260 |
Присоединительные размеры, мм | ||
D | 140 | |
D1 | 110 | |
d | 14 | |
n, шт | 4 | |
Масса, кг, не более | 6,8 | 4 |

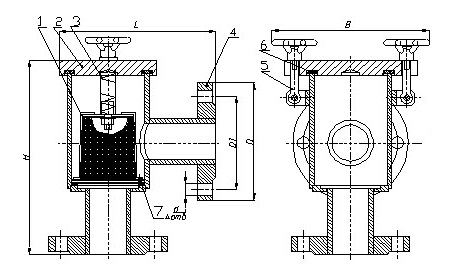

Общий вид фильтра углового ФУ-50
1 — фильтрующий элемент; 2 — крышка; 3 — пружина; 4 — корпус; 5 — откидной болт; 6,7 — прокладка.

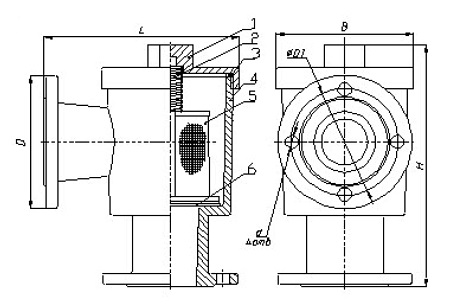

Общий вид фильтра углового ФУ-50А
1 — крышка; 2 — пружина; 3 — уплотнение; 4 — корпус; 5 — фильтрующий элемент; 6 — прокладка
