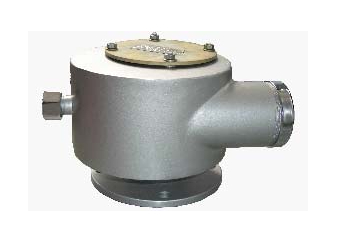

Фильтр сливной ФС-80

НАЗНАЧЕНИЕ

Фильтр сливной ФС-80 предназначен для отделения от светлых нефтепродуктов твердых загрязняющих примесей при сливе их в подземный резервуар.
В фильтре создаются условия для завихрения потока жидкости, что ускоряет слив нефтепродукта и сокращает простой автоцистерны.
Возможна комплектация ФС-80 ответными фланцами.
По устойчивости к воздействию климатических факторов соответствует исполнению У, категории размещения 1 по ГОСТ Р 15150-69.
Средний ресурс работы – 5000 циклов. Под циклом понимается слив нефтепродуктов из одной автоцистерны.
Средний срок службы – 6 лет.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ФС-80, где:
ФС - обозначение типа фильтра, фильтр сливной
80-диаметр условного прохода, мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение параметра
Диаметр условного прохода, мм 80
Условное давление, МПа (кгс/см2) 0,1 (1)
Длина, мм 225
Ширина, мм 220
Высота, мм 325
Масса, кг 9,5

Конструкция

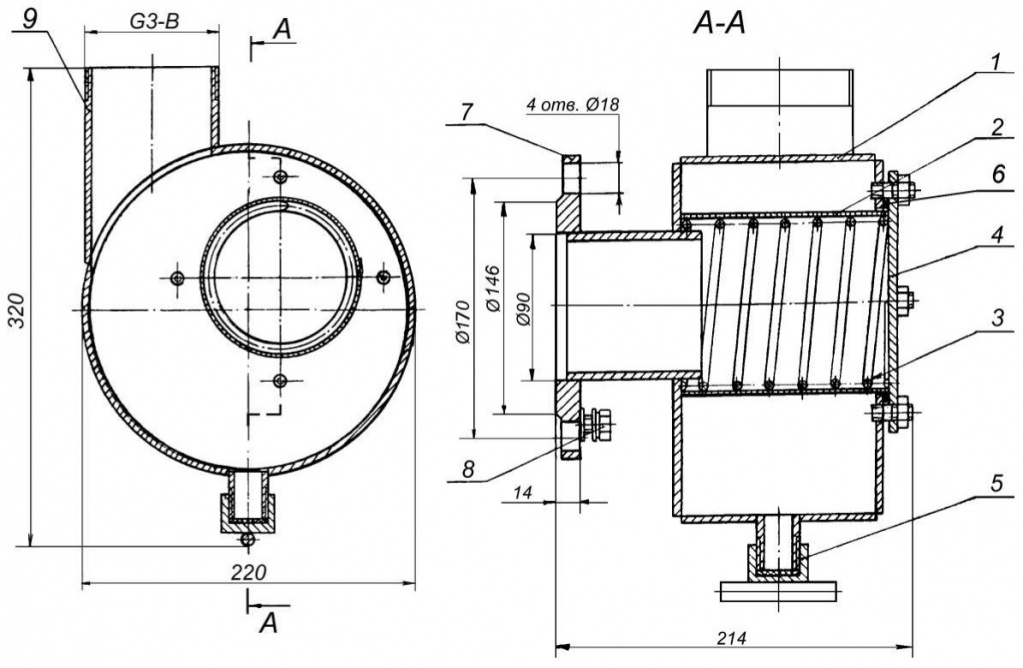

Рисунок 4.52.jpg

Корпус 1, фильтрующий элемент 2, пружина 3, крышка 4, заглушка 5, прокладка 6, фланец 7, болт 8 и патрубок 9.
