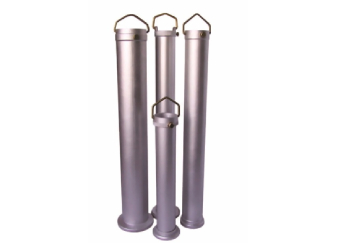

Ведерко замерное ВЗ

НАЗНАЧЕНИЕ

Ведерко замерное ВЗ служит для забора пробы нефтепродукта из резервуара через замерный люк.
Ведерки выпускаются двух типоразмеров: диаметр основания 80 и 120 мм, а также два исполнения по высоте: ВЗН - низкое, ВЗВ - высокое.
Ведерки замерные ВЗ изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Ведерко замерное ВЗВ-80 У1, где:
ВЗВ - ведерко замерное высокое
80 - диаметр основания ведерка, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ВЗН-80	ВЗВ-80	ВЗВ-120
Объем отбираемой пробы, дм3	0,7	1,2	2,1
Габаритные размеры, мм:
высота	356	630	650
диаметр	80	80	120
Масса, кг	1,9	2,45	3,8

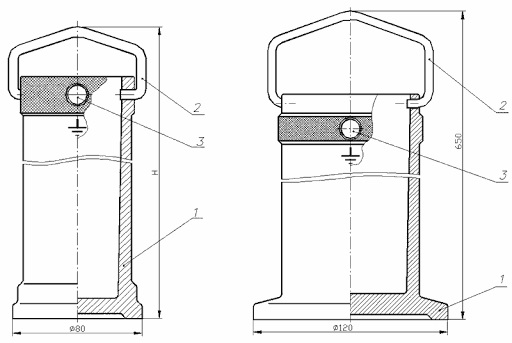

Чертёж ведерка замерного ВЗ

1-стакан, 2-ручка, 3-винт заземления
