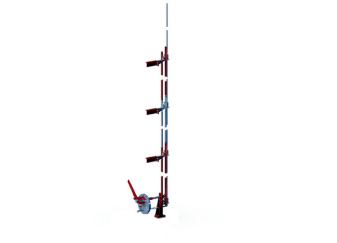

Пробоотборники секционные ПСР разработаны для полуавтоматического взятия проб нефтепродуктов по всей высоте наземных резервуаров нормального и повышенного давления. Секционный пробоотборник позволяет получить смешанный состав нефтепродукта, взятого с нескольких уровней резервуара. Данным видом пробоотборников комплектуются вертикальные цилиндрические резервуары.
Пробоотборник устанавливается внутри резервуара. Его приемный узел приваривается снаружи к стенке в нижней секции резервуара. Устройство ПСР работает с продуктами, имеющими температуру эксплуатации от -40 до + 80°С и кинематическую вязкость 11 сСт.
Секционный пробоотборник состоит из нижней, средней и верхней секций, которые соединены между собой муфтовым соединением.
Все три секции вместе со сливным краном и патрубком образуют пробоотборную (сливную) колонну.
Монтаж осуществляется через световой люк в резервуаре: секции привариваются к внутренней стенке резервуара на расстоянии 1000±1 мм, дополнительно верхняя секция закрепляется к световому люку, а нижняя - к кронштейну на днище резервуара.
Когда поворачивается ручка узла управления, происходит забор пробы. При повороте ручки происходит передача движения на вал и на нижнее коромысло, с которым соединены секции пробоотборника. При движении коромысла происходит открывание/закрывание шаровых кранов, отверстия которых совпадают с боковыми отверстиями. Одновременно происходит открытие/закрытие нижнего отверстия корпуса.
Секции пробоотборника наполняются нефтепродуктом независимо друг от друга через боковые отверстия шаровых кранов.
Смешивание проб нефтепродукта, отобранных с разных уровней, производится поворачиванием ручки влево, в результате чего соединяются сквозные отверстия шаровых кранов и отверстий корпусов, перекрываются боковые отверстия, и столб пробы отсекается от основного продукта. Пробы, взятые из разных слоев нефтепродукта из резервуара и после этого смешанные, по составу представляют собой усредненный образец нефтепродукта.
Пробоотборники секционные ПСР изготавливается в климатических исполнениях У и УХЛ, категории размещения 1.
Пробоотборник ПСР-15 У1, где:
ПСР - пробоотборник секционный
15 - высота резервуара, м.
У1 - климатическое исполнение и категория размещения
| Параметры | Пробоотборник ПСР |
|---|---|
| Диаметр условного прохода, мм | 15 |
| Объем пробы 1 м пробоотборной колонны, л | 0,150±0,005 |
| Время забора образца, мин | 5 |
| Максимальная вязкость продукта, Ст | 5,5 |
| Температура продукта, °С: | |
| минимальная | -40 |
| максимальная | +80 |
| Гидростатическое давление в резервуаре, МПа | 0,16 |
| Количество средних секций, шт. | 7 |
| Высота резервуара, м | 18 |
| Габаритные размеры, мм: | |
| длина | 710 |
| ширина | 450 |
| высота | 18100 |
| Масса, кг | 360 |
| Высота резервуара, м | Марка пробоотборника | Количество секций | ||
|---|---|---|---|---|
| нижних | средних | верхних | ||
| 17—18 | ПСР | 1 | 7 | 1 |
| 15—16 | ПСР–15 | 1 | 6 | 1 |
| 13—14 | ПСР–13 | 1 | 5 | 1 |
| 11—12 | ПСР–11 | 1 | 4 | 1 |
| 9—10 | ПСР–9 | 1 | 3 | 1 |
| 7—8 | ПСР–7 | 1 | 2 | 1 |
| 5—6 | ПСР–5 | 1 | 1 | 1 |
| 4 | ПСР–4 | 1 | – | 1 специальная с двумя кранами |

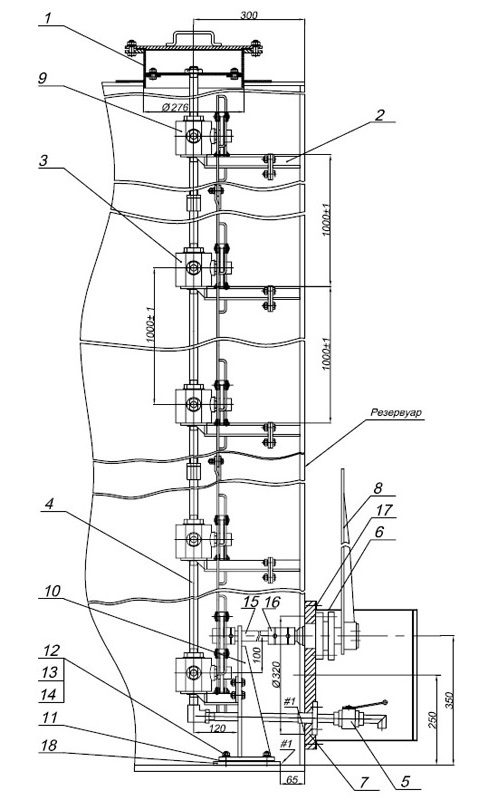

1-люк световой, 2-кронштейн, 3-средняя секция, 4-нижняя секция, 5-кран сливной с патрубком, 6-ограждение, 7-приемный узел, 8-узел управления, 9-верхняя секция, 10-нижний кронштейн, 11-компенсатор, 12-шпилька, 13-шайба, 14-гайка, 15-вал, 16-муфта, 17-болт, 18-основание
