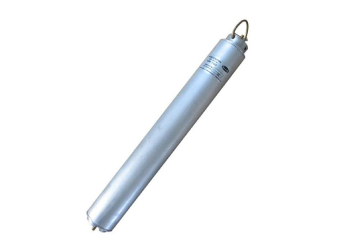

Пробоотборник универсальный ПОМ-1

НАЗНАЧЕНИЕ

Пробоотборник ПОМ-1 предназначен для отбора проб нефтепродуктов из стационарных резервуаров нефтебаз и АЗС, а также из транспортных ёмкостей.
Пробоотборник ПОМ-1 позволяет отбирать пробы нефтепродуктов из автомобильных и железнодорожных цистерн, стационарных резервуаров, подземных хранилищ, нефтеналивных судов.
Благодаря возможности отбора не только донных проб, но и проб с любого уровня резервуара или ёмкости данный пробоотборник считается универсальным.

Принцип работы пробоотборника ПОМ-1

С помощью бечевы, которая привязывается к серьге, пробоотборник опускается на дно резервуара, из которого необходимо производить забор пробы. При упоре штока в дно резервуара шток пробоотборника перемещается вверх и открывает клапан, в результате чего производится донный отбор пробы.
Если необходимо произвести забор нефтепродукта с заданной глубины, то к проушине штока привязывается дополнительная бечева, при помощи которой на нужной глубине резервуара открывается клапан и производится отбор пробы.
После отбора пробы, при извлечении пробоотборника из резервуара, клапан под действием груза закрывается.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Пробоотборник ПОМ-1/600, где:
ПОМ-1/600 - пробоотборник универсальный, высотой 400 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

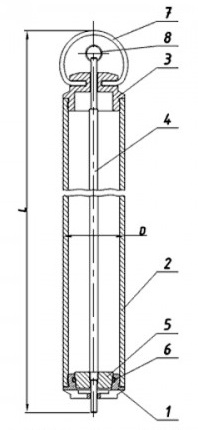

Чертёж пробоотборника ПОМ-1

1-заборник, 2-корпус, 3-крышка, 4-шток, 5-клапан, 6-кольцо уплотнительное, 7-серьга, 8-кольцо
