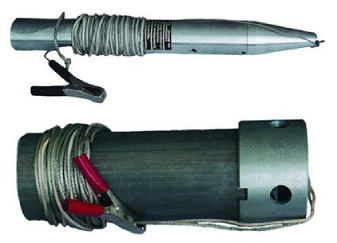

Пробоотборник с заземлением ППМН

Пробоотборник с заземлением ППМН

НАЗНАЧЕНИЕ

Пробоотборники ППМН (переносной металлический) с заземлением предназначены для отбора проб жидких нефтепродуктов из резервуаров нефтебаз, АЗС и автоцистерн с заданного уровня, а также с любой точки по вертикали при полностью наполненном резервуаре.
Пробоотборник состоит из следующих частей: корпус, клапан, конус, винт, тросик темный, тросик светлый, многожильный металлический провод.

Принцип работы пробоотборника ППМН-333:

заключается в заполнении рабочего пространства пробоотборника испытуемой жидкостью, на заданной высоте резервуара, за счет вытеснения ею воздуха из пробоотборника. Опустить пробоотборник в резервуар за тросик светлого цвета. Открыть клапан (потянув вверх до упора за тросик темного цвета). Окончание поступления пузырьков воздуха на поверхности нефтепродукта будет указывать, что заполнение пробоотборника завершено. После окончания забора пробы, тросик темного цвета отпустить до момента закрытия клапана. Поднимают пробоотборник одновременно за оба троса. Перед отбором пробы тросик или проводник должны заземляться с элементами резервуара.

Принцип работы пробоотборника ППМН-1000:

опускать пробоотборник в испытуемую среду следует за светлый тросик, закрепленный на корпусе. Клапан, при наборе пробы, открывают потянув вверх до упора за темный тросик (одновременно поддерживая за светлый тросик). После окончания забора пробы темный тросик опускается до момента закрытия клапана и пробоотборник поднимается одновременно за оба тросика.
Пробоотборники ППМН изготавливаются в климатическом исполнении У, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Пробоотборник ППМН-333 У1, где:
ППМН - пробоотборник с заземлением переносной металлический
333 - объем отбираемой пробы, см3
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры ППМН-333 ППМН-1000
Объем отбираемой пробы, см.куб. 333 1000
Масса, кг 1,2 3,5
Габаритные размеры, мм:
длина 420 285
наружный диаметр 48 90
