Плавающее заборное устройство ПЗУ

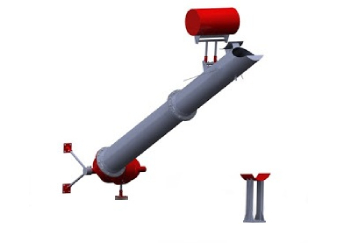

Плавающее заборное устройство ПЗУ

НАЗНАЧЕНИЕ

Плавающее заборное устройство ПЗУ предназначено для забора проб или откачки нефти, нефтепродуктов из верхних слоев резервуара. Сбор продукта из верхнего слоя гарантирует чистоту пробы от донного осадка, подтоварной воды, других загрязнений и примесей. Заборное устройство ПЗУ позволяет откачивать топливо для газотурбинных установок без примесей и воды, чтобы избежать застывания при минусовых температурах.
ПЗУ комплектуются вертикальные резервуары различных объемов, горизонтальные резервуары.

Конструкция и принцип действия плавающего заборного устройства

Конструкция плавающих заборных устройств позволяет отбирать пробы без механических примесей и других взвешенных частиц за счет того, что вода и другие вещества оседают на днище, а забор проб осуществляется из верхних слоев.
Устройства ПЗУ также позволяют откачивать нефтепродукт с верхнего слоя и выдавать его потребителю.
ПЗУ крепится шарниром к приемо-раздаточному патрубку резервуара и кронштейнами - к стенке и днищу. Заборная труба удерживается в верхних слоях жидкости при помощи поплавка через жесткую связь.
Качественный слив нефти или отбор проб гарантируется за счет вертикальных и горизонтальных ограничителей, которые препятствуют колебаниям заборной трубы, а также предотвращают возможность заклинивания всего устройства.
Плавающее заборное устройство ПЗУ изготавливается в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Плавающее заборное устройство ПЗУ-250 У1, где:
ПЗУ - плавающее заборное устройство
250 - диаметр условного прохода, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры ПЗУ-50 ПЗУ-150 ПЗУ-250 ПЗУ-350 ПЗУ-400 ПЗУ-500
Диаметр условного прохода, мм 50 150 250 350 400 500
Рабочее давление, МПа 0,25 0,25 0,25 0,25 0,25 0,25
Оптимальный уровень эффективного забора топлива с верхних слоев, м 3 4 4 4 4 4
Минимальный уровень эффективного забора
топлива с верхних слоев, м
0,45 0,45 0,45 0,45 0,45 0,45
Материал заборной трубы и поплавка алюминиевый сплав
Масса, кг 60,5 120 198 290 320 500

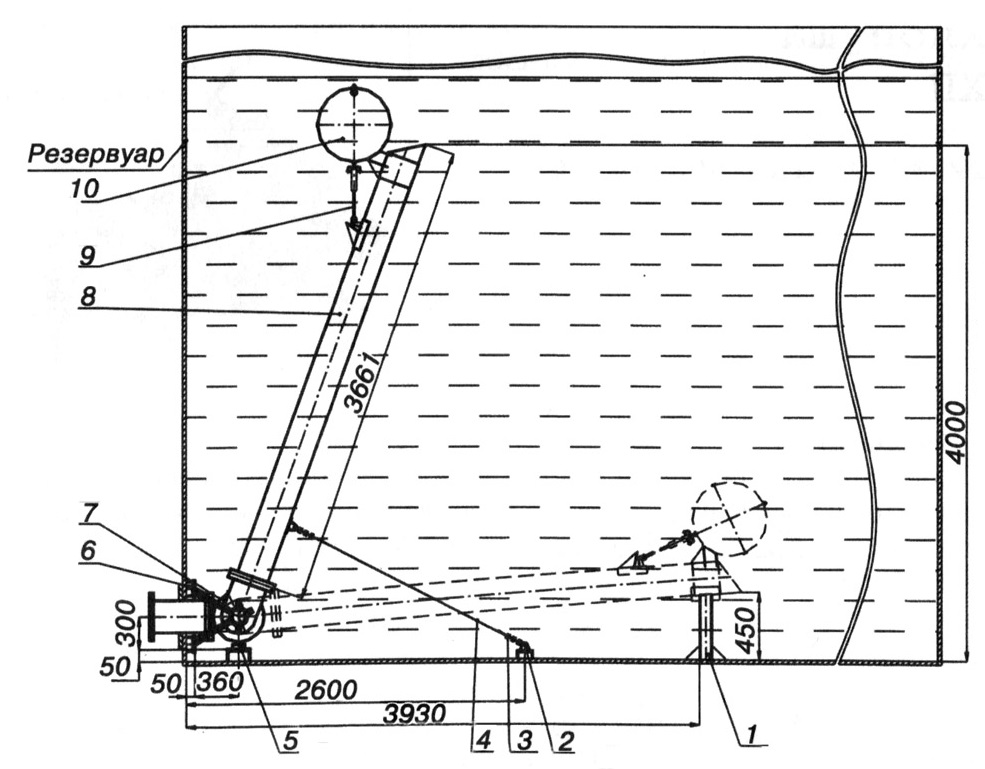

Чертёж плавающего заборного устройства ПЗУ-250

Чертёж плавающего заборного устройства ПЗУ-250

1, 2, 5, 6-кронштейны, 3-зажим, 4-канат, 7-шарнир, 8-заборная труба, 9-жесткая связь, 10-поплавок
