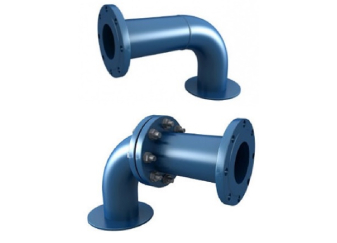

Зачистной патрубок ПЗ

НАЗНАЧЕНИЕ

Зачистные патрубки ПЗ монтируются в первом (нижнем) поясе вертикальных резервуаров для очистки днищ от донного осадка и отложений. Существует два типа креплений отвода - сварные (ПЗ) и фланцевые (ПЗ1) на условные проходы от 50 мм до 300 мм.
Патрубок ПЗ состоит из отвода с фланцем и приемо-раздаточного патрубка с фланцем и усиливающей накладки на месте установки патрубка в резервуар.
Они могут применяться в тропическом, умеренном и холодном климатах, что соответствует исполнениям Т, У, УХЛ категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Патрубок ПЗ-80 У1, где:
ПЗ - патрубок зачистной, сварная модификация, устанавливается к отводу при помощи сварного соединения
ПЗ-1 - патрубок зачистной, фланцевая модификация монтируется к отводу при помощи фланцев
80 - диаметр условного прохода, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	Патрубок зачистной ПЗ						Патрубок зачистной ПЗ-1
Диаметр условного прохода, мм	80	100	150	200	250	300	80	100	150	200	250	300
Присоединительные размеры фланцев на условное давление 1,6 МПа, мм:
диаметр присоединительного фланца	185	205	260	315	370	435	185	205	260	315	370	435
межцентровое расстояние	150	170	225	290	335	395	150	170	225	290	335	395
диаметр крепежных отверстий	18					22	18					22
количество крепежных отверстий, шт.	4		8		12		4		8		12
Габаритные размеры, мм:
длина	560	610	735	920	1050	1175	573	627	752	943	1073	1198
высота	340	410	510	670	825	975	340	410	510	670	825	975
Масса, кг	11,7	15	34,5	34,8	120	151	17	21	44	48	138	163,5

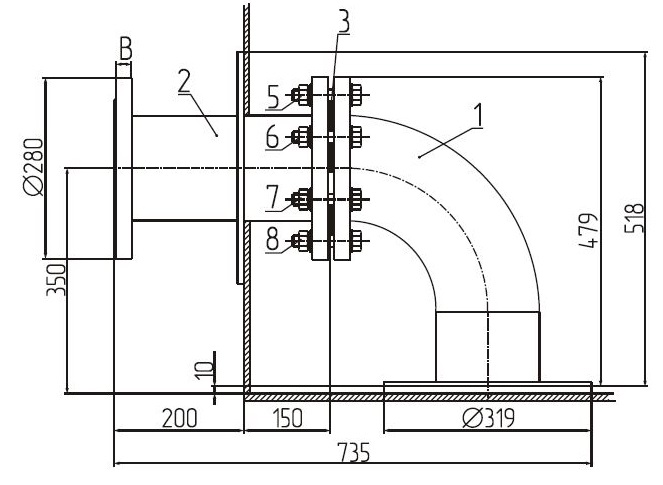

Чертёж зачистного патрубка ПЗ-1 Ду150

1-отвод, 2-приемо-раздаточный патрубок, 3-межфланцевая прокладка, 5, 6, 7, 8-крепежи

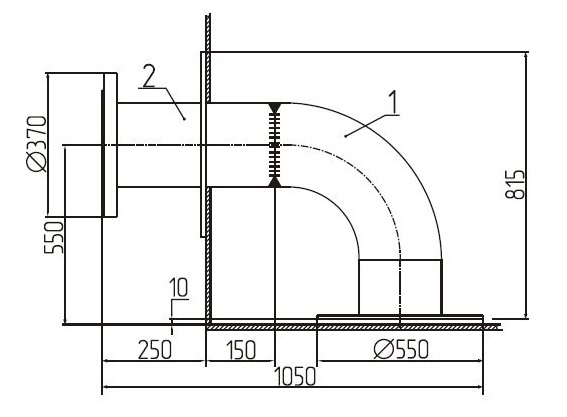

Чертёж зачистного патрубка ПЗ

1-отвод, 2-приемо-раздаточный патрубок
