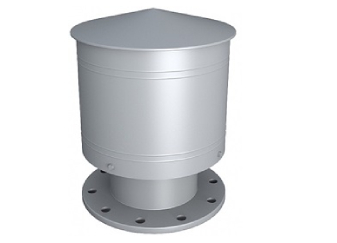

Вентиляционный патрубок ПВ

НАЗНАЧЕНИЕ

Патрубок вентиляционный ПВ устанавливается на вертикальных резервуарах для беспрерывного сообщения газового пространства с атмосферой, тем самым предотвращая появление излишнего давления или вакуума в резервуаре.
Вентиляционными патрубками оснащаются резервуары с малоиспаряющимися продуктами, маслами и темными нефтепродуктами. Патрубок ПВ может быть использован вместо дыхательного клапана.
Патрубки ПВ снабжены специальными кожухами и сеткой, которые защищают резервуары от попадания внутрь атмосферных осадков или посторонних примесей.
Если в резервуаре хранятся нефтепродукты с температурой вспышки паров менее 120°С, патрубок ПВ комплектуется огневым предохранителем.

Конструкция вентиляционного патрубка ПВ

Патрубок ПВ крепится фланцем к монтажному патрубку резервуара.
Патрубок ПВ подбирается в зависимости от максимальной производительности насосов в ходе сливо-наливных работ. Его условный проход и минимальное количество на каждый резервуар определяется в соответствии с «Правилами устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов ПБ 03-605-03».
Патрубки ПВ изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Патрубок ПВ-80 У1, где:
ПВ - патрубок вентиляционный
80 - диаметр условного прохода, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ПВ- 50	ПВ- 80	ПВ- 100	ПВ- 150	ПВ- 200	ПВ- 250	ПВ- 300	ПВ- 350	ПВ- 500	ПВ- 1000
Диаметр условного прохода, DN, мм	50	80	100	150	200	250	300	350	500	1000
Площадь проходного сечения, м2	0,002	0,005	0,008	0,018	0,031	0,049	0,071	0,096	0,196	0,785
Пропускная способность при разрежении 250 Па, м3/ч	150	240	300	450	750	1000	1400	2500	3500	9500
Габаритные размеры, мм:
В	130	180	200	250	400	470	530	620	810	1590
Н	213	236	250	290	530	590	690	780	1090	1838
Присоединительные размеры, мм:
B	140	185	205	260	315	370	435	485	640	1175
D1	110	150	170	225	280	335	395	445	600	1120
d	14	18	18	18	18	18	22	22	22	30
n	4	4	4	4	8	12	12	12	16	28
Масса, кг	3	4	7	15	22	30	40	50	85	230

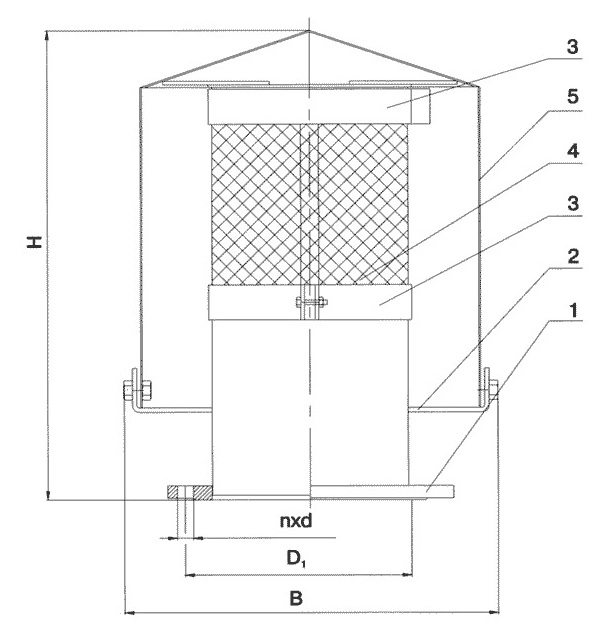

Чертёж вентиляционного патрубка ПВ

1-фланец, 2-упор, 3-хомуты, 4-сетка, 5-корпус
