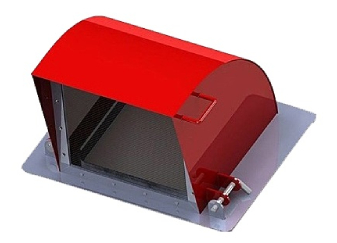

Вентиляционный патрубок периферийный ПВР-П

Вентиляционный патрубок периферийный ПВР-П

НАЗНАЧЕНИЕ

Патрубок вентиляционный периферийный ПВР-П разработан для вертикальных резервуаров с понтонами и обеспечивает естественную вентиляцию надпонтонного пространства и сообщение газового пространства с атмосферой. Установка периферийных вентиляционных патрубков предотвращает повышение давления и вакуума в резервуаре, что снижает возникновение пожароопасных ситуаций на нефтебазах и нефтепредприятиях.
Патрубок ПВР-П сконструирован так, что атмосферные осадки не попадают внутрь резервуара, а мелкая сетка из нержавеющей стали предотвращает попадание загрязнений, инородных частиц. Откидной кожух предоставляет доступ обслуживающему персоналу для осмотра верхней части понтона.
Оснащение цилиндрических стальных резервуаров периферийными вентиляционными патрубками ПВР-П регламентировано государственным стандартом ГОСТ Р 52910-2008 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов". В пространстве над понтоном должно быть не менее четырех вентиляционных отверстий на периферии крыши или стенке резервуара общей площадью не менее 0,06 м2 на 1 метр диаметра резервуара, расположенных по периметру на расстоянии не более 10 метров друг от друга, и одного, площадью не менее 0,03 м2, в наиболее высокой точке крыши.
Вентиляционные патрубки ПВР-П устанавливаются на крышу резервуаров с понтоном. Установка огнепреградителей на вентиляционных отверстиях запрещена.
Вентиляционные патрубки ПВР-П изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Патрубок ПВР-П-250 У1, где:
ПВР-П - патрубок вентиляционный периферийный
250 - эквивалентный диаметр цилиндрического патрубка, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры ПВР-П-250 ПВР-П-350 ПВР-П-500 ПВР-П-1000
Эквивалентный диаметр цилиндрического патрубка, мм 250 350 500 1000
Пропускная способность, не менее, м3/ч 1100 2400 3000 4500
Площадь вентиляционного проема, м2 0.06 0.12 0.3 0.9
Габаритные размеры, мм 700х430х450 850х500х450 1000х800х675 1400х1200х900
Присоединительные размеры: приварка по контуру 700х375 850х485 1000х650 1400х1200
Масса (для исполнения У), кг 35 50 70 95

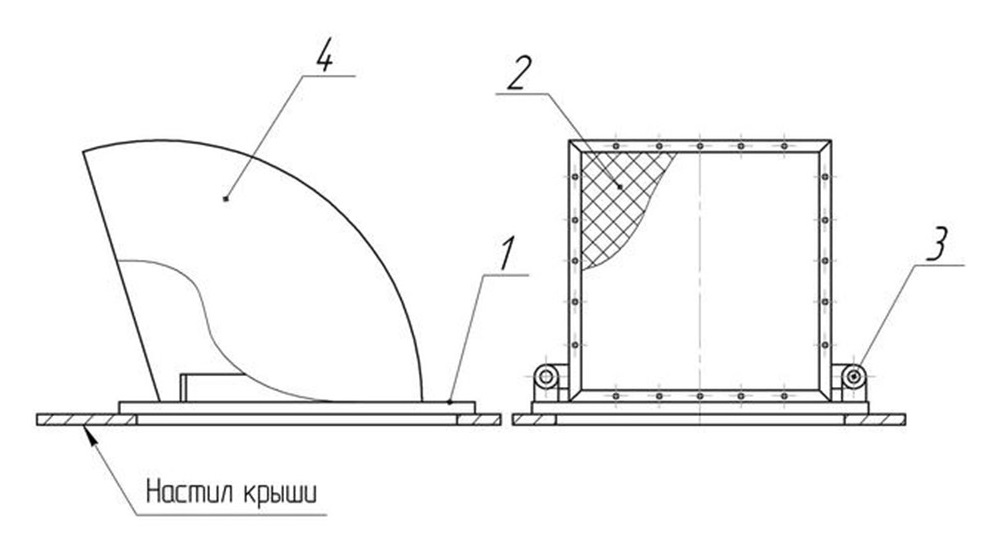

Чертёж периферийных вентиляционных патрубков ПВР-П

Чертёж периферийных вентиляционных патрубков ПВР-П

1-основание для крепления на крыше резервуара, 2-кронштейн поворотно-откидного устройства, 3-защитная сетка, 4-откидной кожух
