Патрубок приемо-раздаточный ППР необходим для слива нефтепродуктов и химических жидкостей из резервуара и для наполнения ими резервуара.
Для закачки или откачки жидкостей к резервуару через приемо-раздаточный патрубок присоединяется трубопроводы. К патрубку ППР так же монтируются запорная арматура и клапаны.
Приемо-раздаточные патрубки ППР к устанавливаются в первом поясе боковой стенки резервуара. С внешней стороны резервуара остается часть приемо-раздаточного патрубка с фланцем для присоединения оборудования. Внутри резервуара находится внутренний фланец патрубка, на который крепится хлопуша. В зависимости от объема резервуара и производительности сливо-наливных работ может быть установлено несколько патрубков ППР.
Патрубки ППР изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

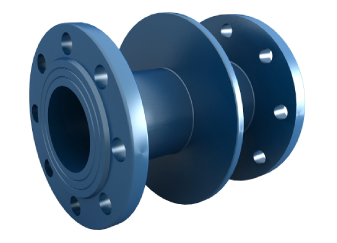

Патрубок ППР состоит из фланца для присоединения трубопровода или запорной арматуры, усиливающей накладки для усиления места установки патрубка в резервуаре, трубы патрубка и фланца для присоединения хлопушки внутри резервуара.
Патрубок ППР-65 У1, где:
ППР - патрубок приемо-раздаточный Патрубок ППР-65 У1, где:
65 - диаметр условного прохода, мм Патрубок ППР-65 У1, где:
У1 - климатическое исполнение и категория размещения
Марка патрубка | Диаметр условного прохода, мм | h, мм | Присоединительные размеры фланцев на условное давление МПа (кг/см2) | Габаритные размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
для запорной арматуры 1,0 (10) | для хлопушек 0,6 (6) | ||||||||||
D1, мм | d, мм | n, шт | D2, мм | d1, мм | n1, шт | Длина, L |
Диа- метр, D |
||||
ППР-50 | 50 | - | 125 | 18 | 4 | 110 | 14 | 4 | 300 | 180 | 11 |
ППР-65 | 65 | - | 145 | 18 | 4 | 130 | 14 | 4 | 300 | 180 | 7,9 |
ППР-80 | 80 | 200 | 160 | 18 | 8 | 150 | 18 | 4 | 300 | 180 | 9,5 |
ППР-100 | 100 | 200 | 180 | 18 | 8 | 170 | 18 | 4 | 300 | 220 | 14,6 |
ППР-150 | 150 | 200 | 240 | 18 | 8 | 225 | 18 | 8 | 300 | 320 | 22,5 |
ППР-200 | 200 | 250 | 295 | 22 | 8 | 280 | 18 | 8 | 350 | 440 | 29 |
ППР-250 | 250 | 250 | 350 | 22 | 12 | 335 | 18 | 12 | 380 | 550 | 50,7 |
ППР-300 | 300 | 250 | 400 | 2 | 12 | 395 | 22 | 12 | 380 | 650 | 66,8 |
ППР-350 | 350 | 300 | 460 | 22 | 16 | 445 | 22 | 12 | 380 | 760 | 96 |
ППР-400 | 400 | 300 | 525 | 30 | 16 | 525 | 30 | 16 | 565 | 860 | 175 |
ППР-500 | 500 | 400 | 650 | 33 | 20 | 650 | 33 | 20 | 625 | 1060 | 270 |
ППР-600 | 600 | 400 | 770 | 39 | 20 | 770 | 39 | 20 | 705 | 1260 | 370 |
ППР-700 | 700 | 400 | 840 | 39 | 24 | 840 | 39 | 24 | 600 | 1460 | 419 |
