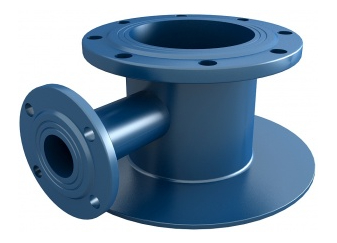

Патрубок замерного люка ПЗЛ

НАЗНАЧЕНИЕ

Патрубок замерного люка ПЗЛ устанавливается на вертикальные резервуары с нефтью и нефтепродуктами.
Патрубки ПЗЛ необходимы для установки в резервуар замерного люка и вентиляционной трубы. ПЗЛ используется для присоединения:
- замерных люков с условным проходом 80 мм и 150 мм
- вентиляционной трубы с условным проходом 80 мм
Патрубки ПЗЛ изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Патрубок ПЗЛ-80 У1, где:
ПЗЛ - патрубок замерного люка
80 - диаметр условного прохода, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ПЗЛ-80	ПЗЛ-150
Параметры	ПЗЛ-80	Для замерного люка	Для вентиляционной трубы
Диаметр условного прохода, Dу, мм	80	150	50
Габаритные размеры, мм:
длина	261	325
ширина	220	320
высота	180	180
Присоединительные размеры, мм:
межцентровое расстояние отверстий	150	225	110
диаметр отверстий	18	18	14
кол-во отверстий	4	8	4
Масса, кг	9,1	10,5

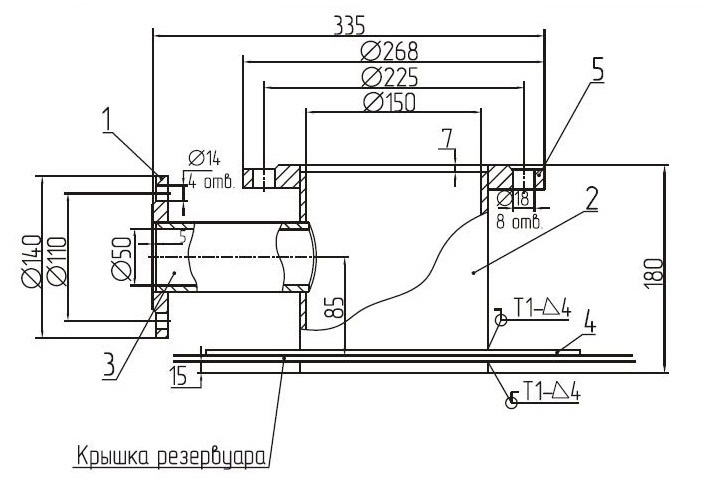

Чертёж патрубка замерного люка ПЗЛ-150

1, 5-фланец, 2, 3-труба, 4-усиливающая накладка
