Патрубки монтажные ПМ

НАЗНАЧЕНИЕ

Монтажные патрубки ПМ служат для установки технологического оборудования на вертикальные резервуары. Через монтажный патрубок на резервуары устанавливаются вентиляционные патрубки, дыхательные клапаны, противопожарное оборудование и оборудование, необходимое для эксплуатации резервуаров.
Корпус монтажных патрубков изготавливается из стали, наиболее подходящей для эксплуатации с определенными нефтепродуктами, чаще всего из сталей для сварных конструкций или из малоуглеродистых сортов стали.

Конструкция и принцип работы монтажного патрубка

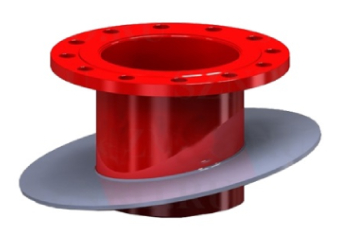

Патрубок ПМ состоит из фланца (1), необходимого для подсоединения технологического оборудования, из трубы патрубка (2) и из усиливающей накладки (3), предназначенной для усиления места установки патрубка.
Патрубок приваривается к стенке резервуара. Фланец монтажного патрубка остается в свободном незакрепленном состоянии. Это позволяет присоединять навесное резервуарное оборудование или другое технологическое оборудование на резервуар. Фланец изготавливается по ГОСТ 12820-80.
Климатическое исполнение патрубка монтажного У и УХЛ, категория размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Патрубок ПМ-150 У1, где:
ПМ - патрубок монтажный
150 - диаметр условного прохода, мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ПМ–50	ПМ–100	ПМ–150	ПМ–200	ПМ–250	ПМ–300	ПМ–350	ПМ–400	ПМ–500
Диаметр условного прохода DN, мм	50	100	150	200	250	300	350	400	500
Присоединительные размеры фланцев на условное давление 0,6 МПа (6 кгс/см2):
D, мм	140	205	260	315	370	395	485	535	640
D1, мм	110	170	225	280	335	365	445	495	600
d, мм	14	18				22
n, шт.	4		8		12			16
Габаритные размеры, мм:
Н	230	260	280	300	320	340	360	370	380
D2	110	220	320	440	550	650	760	860	1060
S, мм	5				6
Масса, кг	4,3	11,9	18,09	24,76	32,77	44,23	56,27	66,13	82,84

Чертёж монтажного патрубка ПМ

1-фланец, 2-труба, 3-усиливающая накладка
