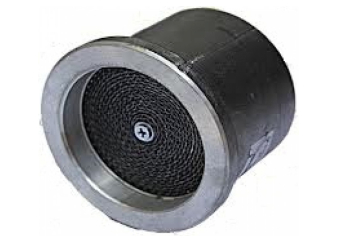

Пламяпреградитель ПП

НАЗНАЧЕНИЕ

Пламяпреградители ПП являются частью противопожарной системы нефтяного терминала, резервуарного парка или другого объекта, на котором нефтепродукты хранятся в вертикальных резервуарах.
В результате эксплуатации внутри резервуара могут образовываться взрывоопасные смеси газов и паров от испарения хранимого нефтепродукта. Пламяпреградитель серии ПП препятствует проникновению внутрь резервуара искры или огня и дальнейшему распространению огня.

Устройство пламяпреградителей ПП

Пламяпреграждающий элемент (кассета) представляет собой ось, с намотанными на нее плоской и гофрированной лентами из цветного металла. Свернутые ленты образуют параллельные каналы малого сечения. Кассета находится в жаропрочном корпусе.

Принцип работы пламяпреградителей ПП

Пламяпреградитель ПП гасит воспламенившуюся смесь за счет интенсивного теплообмена. При возгорании смесь попадает в пламяпреграждающий элемент (кассету) и, проходя через его узкие каналы, теряет температуру до безопасных пределов.
Установка пламяпреградителей осуществляется на монтажный патрубок.
Установленный срок службы пламяпреградителей ПП из алюминиевых сплавов - 5 лет, из нержавеющей стали - 10 лет.
Пламяпреградители ПП изготавливается в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Пламяпреградитель ПП-100АА У1, где:
ПП - пламяпреградитель
100 - диаметр условного прохода, мм
А - корпус алюминиевый
А - лента кассеты алюминиевая
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ПП-50АА	ПП-80АА	ПП-100АА	ПП-500 АА
Диаметр условного прохода Ду, мм	50	80	100	500
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч	25	60	100	2200
Высота H, мм	80	80	80	423
Диаметр D, мм	92	134	148	910
Масса, кг	0,7	1	1,5	93
Время сохранения работоспособности, мин.	10	10	10	10

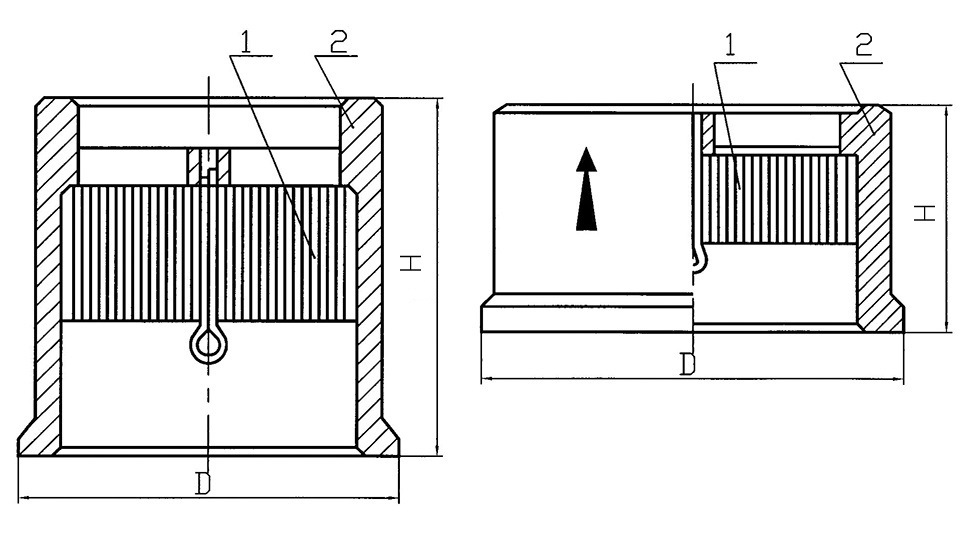

Чертёж устройства пламяпреградителя ПП

1-огнепреграждающий элемент, 2-корпус
