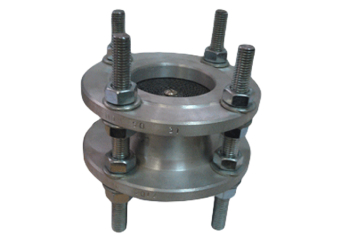

Огневые жидкостные предохранители ПОЖ

НАЗНАЧЕНИЕ

Огневые жидкостные предохранители ПОЖ используются в качестве противопожарного оборудования, которое предназначено для предотвращения возгорания вертикальных резервуаров с нефтепродуктами в результате выброса взрывоопасных газов и паров. Конструкция не позволяет образовавшимся пламени и искрам проникать внутрь резервуара.
Предохранители ПОЖ монтируются к ответным фланцам приемных трубопроводов в процессе проведения сливо-наливных операций. Герметичность соединения обеспечивается прокладками и болтовым креплением.

Устройство и принцип работы предохранителей ПОЖ

Действие жидкостных огнепреградителей заключается в гасящем эффекте огнепреграждающего элемента, который размещается в корпусе. Огнепреграждающий элемент состоит из плоских и гофрированных алюминиевых пластин. Пластины намотаны на ось, которая препятствует их выпадению. Специальная конструкция преграждающего элемента образует каналы малого сечения, через которые невозможно проникновение пламени или искр в резервуар с нефтепродуктом.
В случае возникновения искры или пламени происходит интенсивный теплообмен между узкими пластинами, что приводит к снижению температуры проходящего газовоздушного потока.
В корпусе предусматриваются картонные заглушки, которые необходимы при транспортировке оборудования.
Предохранители ПОЖ изготавливается в климатических исполнениях У и УХЛ, категории размещения 1. Установленный срок службы 8 лет.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Предохранитель ПОЖ-80АА У1, где:
ПОЖ - предохранитель огневой жидкостный
80 - диаметр условного прохода, мм
А - корпус алюминиевый; Ч - корпус чугунный
А - лента кассеты алюминиевая
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

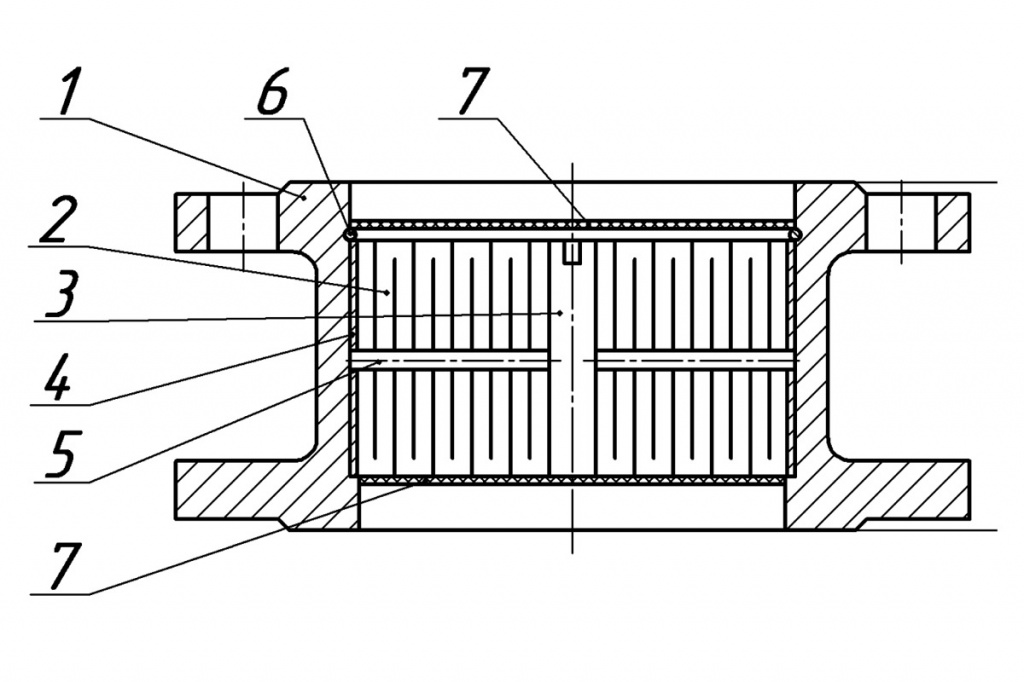

Чертёж предохранителя огневого жидкостного ПОЖ

1-корпус, 2-кассета, 3-ось, 4-кожух, 5-штифты, 6-пружинное кольцо, 7-картонные заглушки
