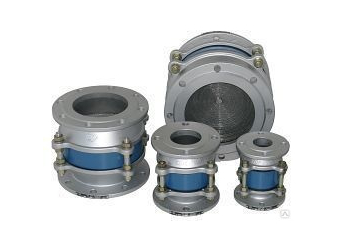

Огнепреградители ОП ААН предотвращают попадание искры или огня внутрь вертикальных резервуара с нефтепродуктами при воспламенении паров газового пространства резервуара. Огневые преградители ОП ААН являются разборными, что позволяет проводить осмотр внутренней кассеты.
Работа огневого предохранителя основана на принципе теплообмена между огнепреграждающим элементом предохранителя (кассеты) и горящей смеси. Горящая смесь, попадая и проходя через узкие проходы, отдает часть тепла, в результате чего температура горящей смеси снижается до безопасной. Узкие проходы огнепреграждающей кассеты также разбивают горящую смесь на мелкие капли, что сокращает зону воспламенения.
Огнепреградители монтируются на монтажный патрубок между дыхательным или предохранительным клапаном.
Огневой предохранитель ОП ААН состоит из двух частей: корпуса (1) и огнепреграждающей кассеты (2). В кассете находиться ось, на которую накручены прямые и гофрированные ленты алюминиевой фольги. Части корпуса стягиваются между собой шпильками. Разборная конструкция ОП ААН позволяет доставать кассету для осмотра и контроля ее работоспособности или ее замены. Корпус изготавливается из алюминиевых сплавов.
Огнепреградители ОП ААН изготавливается в климатических исполнениях У и УХЛ, категории размещения 1.
Огнепреградитель ОП-80ААН У1, где:
ОП - огнепреградитель разборный
80 - диаметр условного прохода, мм
А - корпус алюминиевый
А - лента кассеты алюминиевая
У1 - климатическое исполнение и категория размещения
Параметры | ОП–50ААН | ОП–80ААН | ОП–100ААН | ОП–150ААН | ОП–200ААН | ОП–250ААН | ОП–300ААН | ОП–350ААН | ОП–500ААН |
---|---|---|---|---|---|---|---|---|---|
Диаметр условного прохода DN, мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 500 |
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/час | 100 | 150 | 200 | 215 | 380 | 600 | 700 | 900 | 2950 |
Габаритные размеры, мм: | |||||||||
Dн | 160 | 214 | 230 | 303 | 375 | 450 | 527 | 635 | 858 |
H | 172 | 200 | 200 | 250 | 275 | 263 | 295 | 440 | 337 |
Присоединительные размеры, мм | |||||||||
D | 141 | 184 | 205 | 260 | 315 | 370 | 440 | 485 | 640 |
D1 | 110 | 150 | 170 | 225 | 280 | 335 | 395 | 445 | 600 |
d | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 22 |
n | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 16 |
Масса, кг | 3 | 5 | 6,1 | 10 | 16 | 20 | 30 | 45 | 70 |
1-корпус, 2-огнепреграждающий элемент, 3-шпилька
