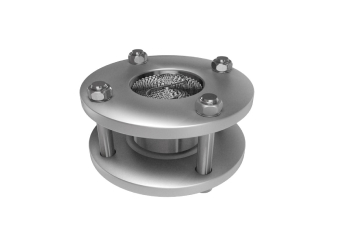

Огнепреградители ОП АА

НАЗНАЧЕНИЕ

Основное назначение огнепреградителей ОП АА - предотвращение попадания искры или пламени, вызванных реакцией газов хранимого продукта, внутрь резервуара.
Огнепреградители ОП АА изготавливаются из огнеупорного материала - алюминиевого сплава АК8 по ГОСТ 1583–93.

Принцип работы и конструкция огнепреградителя ОП АА

Внутри огневого предохранителя ОП АА находится огнепреграждающий элемент - кассета с пластинами или лентами цветного металла. В огнепреграждающем элементе происходит интенсивный теплообмен между металлом кассеты и воспламенённой смесью. За счет данного теплообмена снижается температура воспламенившейся смеси. Кроме того, узкие каналы огнепреграждающего элемента разбивают горящую смесь на капли, что сокращает площадь горения и способствует тушению воспламенения.
Огнепреградитель ОП АА состоит из корпуса и огнепреграждающего элемента. В центре огнепреграждающего элемента находится ось с намотанной плоской и гофрированной лентой из алюминиевой фольги (Д1 ГОСТ 4784–97). Ось прочно удерживает огнепреграждающий элемент в корпусе.
Огнепреградитель устанавливают на монтажный патрубок под дыхательный или предохранительный клапан.
Огнепреградители ОП АА изготавливается в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Огнепреградитель ОП-80АА У1, где:
ОП - огнепреградитель
80 - диаметр условного прохода, мм
А - корпус алюминиевый
А - лента кассеты алюминиевая
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры ОП-50 АА ОП-80 АА ОП-100 АА
Диаметр условного прохода DN, мм 50 80 100
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч 25 60 100
Высота Н, мм 80 80 95
Диаметр D, мм 140 185 205
Межцентровое расстояние отверстий, мм 110 150 170
Диаметр крепежный отверстий, мм 14 18 18
Количество крепежных отверстий, мм 4 4 4
Масса, кг 1,3 2,7 3,6

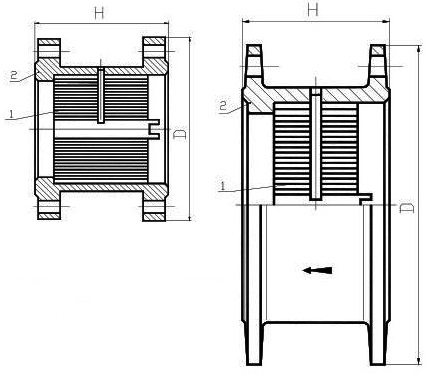

Чертёж устройства огнепреградителя ОП АА

Чертёж устройства огнепреградителя ОП АА

1-огнепреграждающий элемент, 2-корпус
