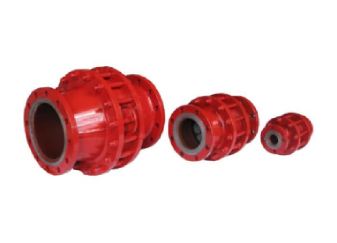

Коммуникационный огневой предохранитель ПОК

НАЗНАЧЕНИЕ

Предохранители огневые коммуникационные ПОК устанавливаются на газо- и нефтетрубопроводах и предотвращают распространение огня и пламени внутри. Предохранители ПОК рассчитаны на эксплуатацию под высоким давлением до 1,6 МПа и с жидкостями, движущимися с высокой скоростью.

Устройство и принцип работы огневых коммуникационных предохранителей ПОК

Огнепрегдаждающий элемент предохранителя ПОК состоит из плоских и гофрированных лент, которые образуют узкие каналы. Проходя по узким каналам, рабочая среда (нефтепродукт или любая другая легковоспламеняющаяся жидкость или газовоздушный поток), вступает в процесс теплообмена с лентами, за счет чего снижается температура жидкости/газа и предотвращается возгорание.
Марки стали, из которых изготавливаются предохранители ПОК, позволяют их эксплуатировать с агрессивными средами.
Огневые предохранители ПОК изготавливаются в климатических исполнениях У и УХЛ категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Огневой предохранитель ПОК-100С У1, где:
ПОК - предохранитель огневой коммуникационный
100 - диаметр условного прохода, мм
С - корпус из углеродистой стали, Н - корпус из нержавеющей стали
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ПОК-50	ПОК-80	ПОК-100	ПОК-150	ПОК-200	ПОК-250	ПОК-300	ПОК-350	ПОК-500
Диаметр условного прохода DN, мм	50	80	100	150	200	250	300	350	500
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч	25	75	100	215	380	600	900	1300	2950
Габаритные размеры, мм:
Dн	215	245	280	335	460	520	600	710	840
H	300	303	380	430	490	495	575	737	820
Присоединительные размеры, мм:
D1	125	160	180	240	295	355	410	470	650
d	18	18	18	22	22	26	30	26	33
n, шт	4	8	8	8	12	12	12	16	20
Время сохранения работоспособности при воздействии пламени, мин., не менее	10
Масса, кг	20	28	39	55	113	145	245	290	545

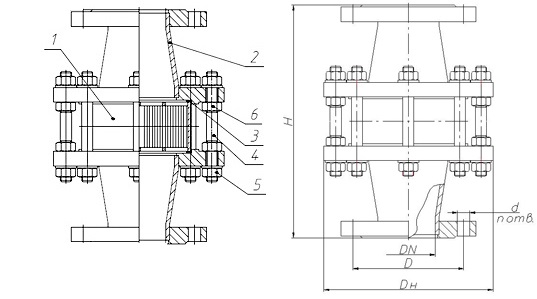

Чертёж огневых коммуникационных предохранителей ПОК

1-кассета, 2-переходники, 3-уплотняющие прокладки, 4-шпильки, 5, 6-гайки
