Замерный люк

НАЗНАЧЕНИЕ

Люк замерный ЛЗ устанавливается на вертикальных и горизонтальных резервуарах. Люк замерный обеспечивает доступ для взятия проб пробоотборниками и замеров уровня жидкости нефтепродуктов в резервуаре.
Люки ЛЗ монтируются крыше вертикальных резервуаров через монтажный патрубок соответствующего диаметра. Монтаж люков ЛЗ на горизонтальных резервуарах осуществляется на крышке горловины люка.
Основные части люка изготавливаются из алюминия, устойчивого к воздействию нефтепродуктов и других химических жидкостей.

Конструкция и принцип действия

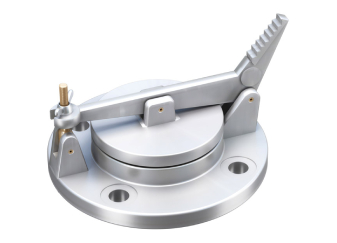

Замерный люк состоит из корпуса (1), крышки (2), педали (3), прокладки из резины (4) и откидного болта с гайкой (5), латунной вставки (6) для модели ЛЗ-150В, винта заземления (7).
Люк устанавливают на патрубок с помощью фланца в нижней части корпуса люка. Между корпусов люка и резервуаром помещается прокладка. В проушине корпуса крепится рычаг, на который смонтирована крышка с резиновым уплотнением, обеспечивающим герметичное прилегание в закрытом состоянии. За фиксацию крышки в закрытом положении отвечает гайка откидного болта.
Изготавливаются в климатическом исполнении У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Люк ЛЗ-150В У1, где:
ЛЗ - люк замерный
150 - диаметр условного прохода, мм
В - с латунной вставкой
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ЛЗ–80	ЛЗ–150
Диаметр условного прохода (диаметр горловины), мм	80	150
Габаритные размеры, мм:
диаметр, D	185	260
ширина, L	226	285
высота, Н	185	240
Присоединительные размеры, мм:
D1	150	225
d	18	18
n	4	8
Масса, кг	2,3	5

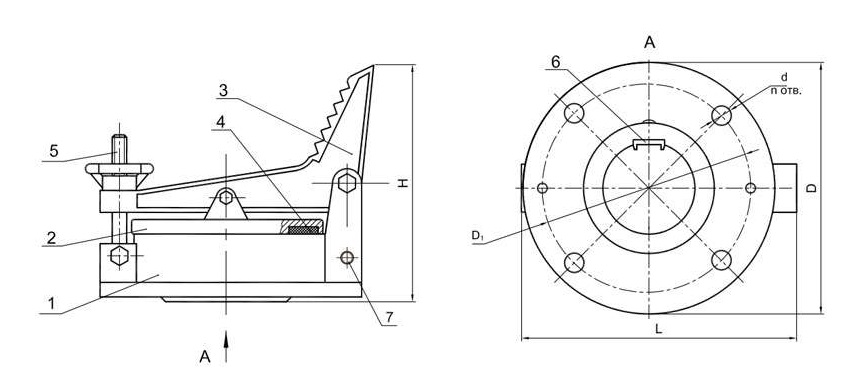

Чертёж замерного люка ЛЗ

1-корпус, 2-крышка, 3-педаль, 4-резиновая прокладка, 5-откидной болт с гайкой, 6-латунная вставка, 7-винт заземления
