Световой люк

НАЗНАЧЕНИЕ

Световые люки резервуаров необходимы для проникновения света и проветривания при осмотре, очистке резервуара или при ремонтных работах. Кроме того, световые люки поднимают крышку хлопуши в случае обрыва рабочего троса. Резервуар должен быть оснащен минимум двумя световыми люками. Световые люки устанавливаются на крыше резервуара над хлопушей приемо-раздаточного патрубка.

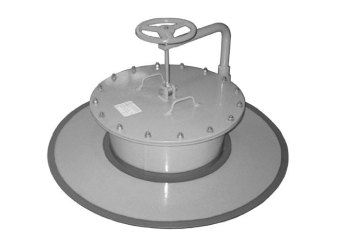

Герметичность крышки достигается за счет наличия прокладки. Специальная усиливающая прокладка гарантирует герметичность крышки люка в закрытом состоянии. Для удобства открытия/закрытия люк ЛС может быть оборудован поворотным устройством люк ЛЩП-500.

Конструкция световых люков

Световой люк состоит из корпуса и крышки, стянутыми через прокладку болтами с гайками и шайбами, и усиливающей накладки между люком и крышей резервуара. Специальная скоба в корпусе люка позволяет прикрепить запасной трос управления хлопушей.
Световые люки ЛС изготавливаются в климатическом исполнении У, Т и УХЛ категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Люк ЛС-500П У1, где:
ЛС - люк световой
500 - диаметр условного прохода, 500 мм
П - с поворотным устройством
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	ЛC-200	ЛC-300	ЛC-400	ЛC-500	ЛC-500П	ЛC-600	ЛC-1000	ЛЩП-500
Диаметр условного прохода Dy, мм	200	300	400	500	500	600	1000	500
Габаритные размеры, мм:
диаметр D	350	455	535	640	640	760	1175	640
высота H	362	500	4462	562	600	562	603	477
Диаметр усиливающей накладки, мм	440	650	860	1100	1100	1160	1500	1100
Масса, кг	32	55	69	104	110	140	200	87,5

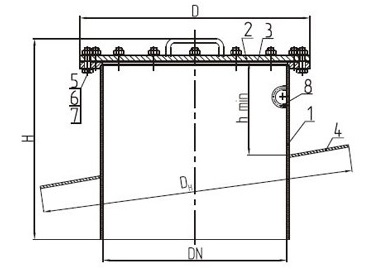

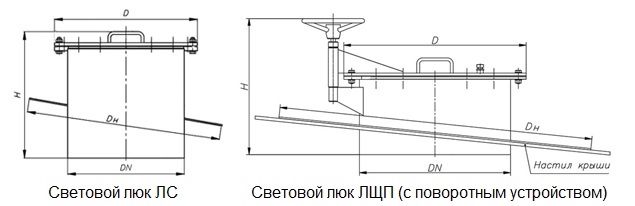

Чертёж светового люка ЛС

1-патрубок, 2-крышка, 3-прокладка резиновая, 4-накладка усиливающая, 5-болт, 6-гайка, 7-шайба, 8-скоба
