Люк-лаз

НАЗНАЧЕНИЕ

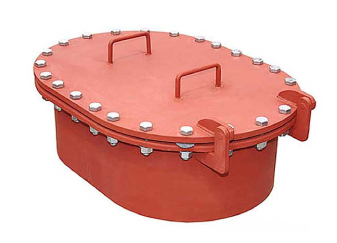

Люк-лаз ЛЛ обеспечивает доступ внутрь стального вертикального резервуара для проведения эксплуатационных работ, вентиляции и монтажа оборудования внутри РВС. Через люк-лаз обслуживающий персонал проводит осмотр, профилактические и ремонтные работы, работы по зачистке от донных отложений др. Люк-лаз также используется в процессе установки технологического оборудования.
Люки ЛЛ привариваются к стенке в первом (нижнем) поясе резервуара. Место сварки усиливается уплотняющей прокладкой. В резервуарах с плавающей крышей или понтоном люк-лаз должен быть смонтирован таким образом, чтобы обеспечивать доступ на крышу или понтон соответственно.

Конструкция и принцип действия

Люк-лаз состоит из корпуса, крышки, которые стягиваются болтами с гайками, усиливающей накладка. Крышка люка крепиться к фланцу через прокладку из резины, устойчивой к воздействию бензинов, масел и нефтепродуктов.
В закрытом состоянии люк-лаз должен обеспечивать герметичность стыка за счет качественных прокладок.
Для простого открытия или закрытия люки-лазы могут комплектоваться поворотными устройствами.
Каждый резервуар должен быть обеспечен минимум двумя люк-лазами в нижнем поясе резервуара. Конструктивно люки-лазы бывают круглой или овальной формы.
Изготавливаются в климатическом исполнении У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Люк ЛЛ-500П У1, где:
ЛЛ - люк-лаз
500 - диаметр условного прохода, 500 мм
П - с поворотным устройством
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

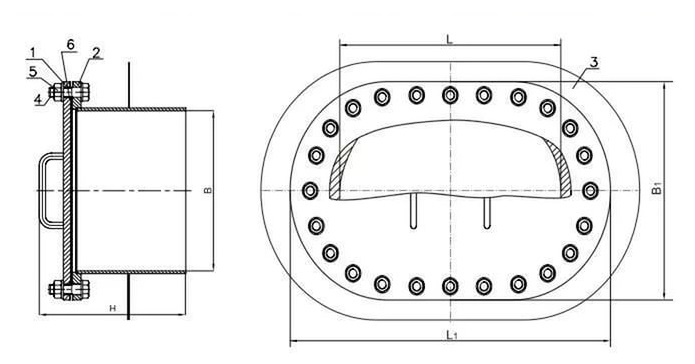

Чертёж овального люка-лаза ЛЛ 600х900

1-фланец, 2-корпус, 3-усиливающая накладка, 4-болт, 5-гайка, 6-прокладка

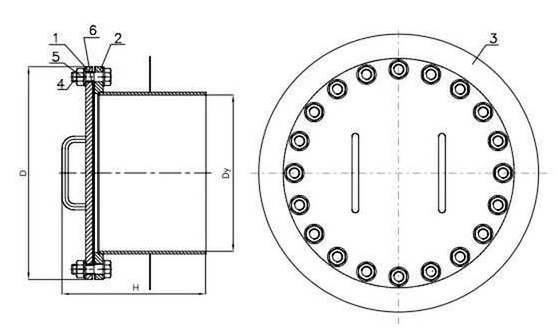

Чертёж круглого люка-лаза ЛЛ

1-фланец, 2-корпус, 3-усиливающая накладка, 4-болт, 5-гайка, 6-прокладка
