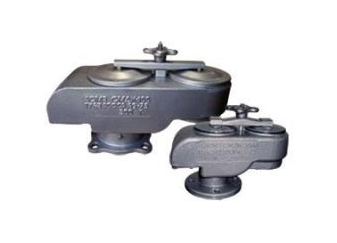

Совмещенные механические дыхательные клапаны СМДК

НАЗНАЧЕНИЕ

Дыхательный механический совмещенный клапан СМДК регулирует изменение давления газовоздушной смеси в вертикальных резервуарах для хранения нефтепродуктов при проведении сливо-наливных операций или изменении температуры окружающей среды.
Клапан СМДК оснащен огнепреградителем, который не допускает проникновение внутрь резервуара искр или пламени в случае возгорания в соседних резервуарах. Основные рабочие поверхности клапана обработаны фторопластовой пленкой, которая препятствует образованию наледи и примерзанию клапана, что способствует исправной работе при низкой температуре.

Конструкция и принцип работы

Основной элемент клапана СМДК - тарелки давления и вакуума с грузом, заключенные в корпус. Тарелки образуют камеры давления и вакуума. Камеры имеют отверстия, закрытые фильтрующими сетками, и соединены с атмосферой. Сетки защищают камеры давления и вакуума от попадания грязи, пыли и инородных частиц из атмосферы. Тарелки давления и вакуума герметично прижаты к седлам, при этом они свободно перемещаются по стержням, обеспечивающим движение тарелок. Когда значение давления или вакуума достигает заданную норму, одна из тарелок открывается, газовое пространство резервуара сообщается с атмосферой, излишнее давление спускается наружу или приток атмосферного воздуха уменьшает вакуум.
Клапаны СДМК устанавливаются на крыше вертикального резервуара на монтажный патрубок посредством фланца через усиливающую прокладку.
Клапаны СМДК изготавливаются в климатическом исполнении У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан СМДК-100 АА У1, где:
СМДК - совмещенный механический дыхательный клапан
100 - диаметр условного прохода, мм
АА - корпус алюминиевый, лента кассеты алюминиевая
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	СМДК-50АА	СМДК-100АА	СМДК-150	СМДК-200	СМДК-250
Диаметр условного прохода, мм	50	100	150	200	250
Пропускная способность, м3/ч	25-50	25-100	25-150	25-200	25-250
Габаритные размеры, мм:
длина L	285	430	546	740	946
ширина	122	180	231	340	370
высота H	202	280	350	320	506
Присоединительные размеры, мм:
D	140	205	260	315	370
D1	110	170	225	280	335
d	14	18	18	18	18
n	4	4	8	8	12
Давление срабатывания с грузом, мм вод. ст.	160-180	160-180	160-180	140-160	140-160
Вакуум срабатывания, мм вод. ст.	20-25	20-25	20-25	20-25	20-25
Масса, кг	5,5	13	22	47	94

Чертёж дыхательного совмещенного клапана СМДК

1-корпус клапана, 2-крышка тарелки давления, 3,6-тарелки вакуума и давления, 4-прижимное устройство, 5-кольцо уплотнительное, 7-груз, 8, 9-защитные сетки, 10-огнепреградитель
