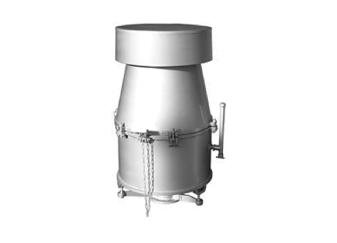

Предохранительный гидравлический клапан КПГ

НАЗНАЧЕНИЕ

Предохранительный гидравлический клапан КПГ служит для защиты вертикальных резервуаров с нефтепродуктами от повышенного давления газоводушного пространства и предотвращения разрушения резервуара.
Клапан КПГ используется вместе с механическими дыхательными клапанами НКДМ, КДМ, КДС.
КПГ срабатывает при выходе из строя дыхательного клапана.
Клапаны КПГ устанавливаются на вертикальные резервуары с нефтью и нефтепродуктами с давлением 6 - 25 кПа.
Клапан КПГ изготавливается из искробезопасных материалов.

Конструкция и принцип действия гидравлических клапанов КПГ

В предохранительный клапан КПГ наливаются незамерзающие, неиспаряющиеся и маловязкие жидкости, например, раствор глицерина, этилен-гликоль и др. При срабатывании клапана, образуется гидравлический затвор, через который из резервуара выходят излишние газы, а в резервуар поступает недостающий для нормальной работы воздух.
Когда рабочее давление в резервуаре превышает заданное значение, пары нефтепродукта внутри клапана давят на поверхность жидкости, залитой в клапан. Постепенно, с повышением давления клапан вытесняется за перегородку. Так как нижняя часть перегородки зубчатая, воздух проходит спокойно, клапан работает без рывков, плавно. Уровень залитой жидкости повышается до того момента, когда пары нефтепродукта достигают зубьев на перегородке и начинают прорываться через слой жидкости из клапана. При образовании избыточного вакуума внутри резервуара клапан действует в обратном направлении до поступления атмосферного воздуха внутрь резервуара через впадины зубцов перегородки.
Гидравлический предохранительный клапан КПГ устанавливается в комплекте с огнепреградителем.
Гидравлические дыхательные клапаны рекомендуется устанавливать точно в горизонтальном положении: жидкость в затворе может влиять на показатели срабатывания.
Изготавливаются в климатическом исполнении У, категории размещения 1.
Срок службы - 10 лет. По истечении срока требуется их замена или возможно проведение профилактических работ. Для надежной работы рекомендуется проводить технический осмотр состояния и количества масла.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан КПГ-100 У1, где:
КПГ - клапан предохранительный гидравлический
100 - диаметр условного прохода, 100 мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	КПГ–100	КПГ–150	КПГ–200	КПГ–250	КПГ–350
Диаметр условного прохода присоединительного патрубка DN, мм	100	150	200	250	350
Давление срабатывания, Па (мм вод. ст.)	1961 (200)
Вакуум срабатывания в пределах Па (мм вод. ст.)	392 (40)
Пропускная способность (по воздуху), м3/ч	200	500	900	1500	2700
Объем заливаемой жидкости гидрозатвора (трансформаторное масло), л	15			22	46,5
Габаритные размеры, мм:
длина L	980	980		1085	1180
ширина В	845	845		960	1030
высота H	1278	1295		1370	1510
Присоединительные размеры, мм:
D	205	260	315	370	485
D1	170	225	280	335	445
d	18	18	18	18	22
Масса, кг	126	130	134	245	265

Чертёж гидравлического предохранительного клапана КПГ

Рисунок 6.78.jpg

1-корпус с присоединительным фланцем, 2-чашка, 3-обойма с патрубком, 4-экран, 5-огневой предохранитель, 6-крышка, 7-трубка слива (налива), 8, 9-сливные отверстия, 10-уплотнительная прокладка, 11-переходный фланец
