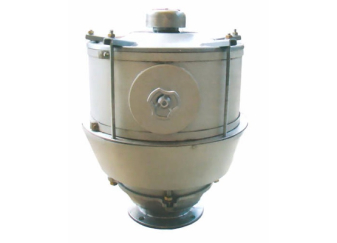

Непримерзающие дыхательные клапаны НДКМ

НАЗНАЧЕНИЕ

Дыхательный непримерзающий мембранный клапан НДКМ относится к дыхательному оборудованию вертикальных резервуаров. Использование непримерзающих клапанов НДКМ позволяет герметизировать газовое пространство и регулировать давление в резервуарах с нефтепродуктами.
Отличительной особенностью клапана НДКМ является наличие пленочного покрытия, изготовленного из фторопласта, которое наносится на рабочие поверхности клапана: тарельчатый затвор и седло. Наличие фторопластового покрытия обеспечивает непримерзание и нормальную работу клапана НДКМ при низких температурах, предотвращает слипание рабочих поверхностей.
Кроме этого, НДКМ отличаются повышенной пропускной способностью.
Непримерзающие клапаны НДКМ устанавливаются на крыше вертикальных резервуаров посредством монтажного патрубка. В конструкции специально предусмотрена крышка, которая защищает клапан от атмосферных явлений, таких как ветел и осадки.

Конструкция непримерзающих мембранных клапанов НДКМ

Конструкция клапана НДКМ состоит из верхнего и нижнего корпуса с седлом, мембраны между корпусами, диафрагмы, грибка, кожуха и крышки.
Клапан НДКМ имеет огнепреградитель, который установлен между нижним корпусом и корпусом огнепреграждающего элемента.

Принцип работы непримерзающих клапанов НДКМ

Клапан НДКМ срабатывает в том случае, когда давление (вакуум) в газовоздушном пространстве резервуара падает ниже заданного значения. Когда это происходит, седло нижнего корпуса и мембрана плотно прилегают друг к другу. Это происходит за счет образовавшейся разницы между весом мембраны и воздействием атмосферного давления на ее поверхность. Такое положение препятствует прохождению воздуха, а значит, герметизирует газовоздушное пространство.
При повышении в резервуаре уровня избыточного давления между мембраной и диафрагмой также возникает избыточное давление. При увеличении давления сила, прижимающая мембрану к седлу, возрастает и увеличивает герметичность затвора. При этом сила действует снизу на диафрагму, подгруженную диском и грузом, гибко соединенными с мембраной. Давление поднимает диафрагму, затем и мембрану, клапан НДКМ открывается.
Непримерзающие дыхательные клапаны НДКМ изготавливаются в климатическом исполнении У категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан НКДМ-150 У1, где:
НКДМ - непримерзающий дыхательный мембранный клапан
150 - диаметр условного прохода, 150 мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	НДКМ-100	НДКМ-150	НДКМ-200	НДКМ-250
Диаметр условного прохода присоединительного патрубка, мм	100	150	200	250
Давление срабатывания, Па (мм вод. ст)	1569 (160)			1667 (170)
Вакуум срабатывания, Па (мм вод. ст.)	196 (20)			200 (20)
Пропускная способность, м3/ч	200	500	900	1500
Габаритные размеры, мм, не более:
диаметр DH	300	510		610
высота H	600	850		900
Присоединительные размеры, мм:
D	205	260	315	370
D1	170	225	280	335
d	18	18	18	18
n	4	8	8	12
Масса, кг	25	50	55	77
Срок службы, лет	10
Климатическое исполнение	У категории размещения 1

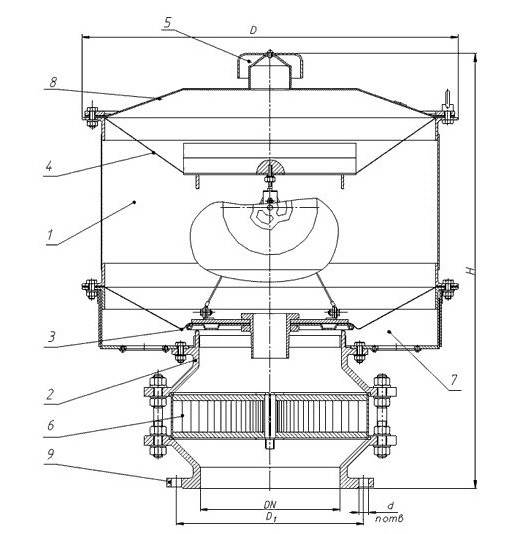

Чертёж непримерзающего мембранного клапана НДКМ

Рисунок 6.75.jpg

1-корпус клапана, 2-корпус нижний в сборе, 3-мембрана нижняя в сборе, 4-диафрагма верхняя, 5-грибок, 6-огнепреграждающий элемент, 7-кожух, 8-крышка, 9-переходник (корпус огнепреграждающего элемента)
